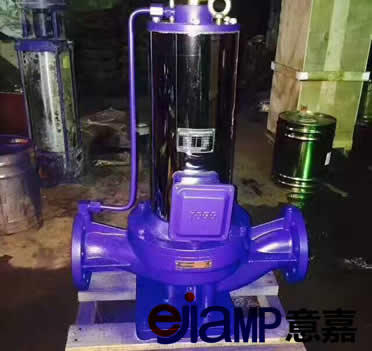

SPG系列管道屏蔽泵使用指南

首先，SPG系列管道屏蔽泵的安裝

在安裝泵之前，確保管道系統已焊接且管道已被清潔，因?yàn)殡s質，焊渣，污垢等會對泵造成損壞。

泵安裝在可以在以后修理和更換的地方。

當更換泵時，建議在入口和出口安裝一個單獨的截止閥，以避免管道中出水或重新灌溉。這樣可以防止泄漏的水滴進入泵和電纜盒。

如果安裝了開放排水系統，系統排水側應連接到泵側的進水系統。

為了使水泵不承受管道的工作壓力，安裝水泵時，水泵軸應處于水平位置。

液體流動方向應與泵體上標注的方向一致。

水泵與水管連接，扳手固定在水泵扳手的平面上。避免扭曲以確保泵可以安全地安裝。

為了獲得箱體的正確位置，請松開電機和泵體上的內六角螺釘，以便電機可以旋轉。

【注意】

小心不要損壞墊圈。 （規格86OD×76ID×2.0mmEP）

唯一需要分離的部分是泵體，電機邊緣的冷卻孔必須打開，電機和冷卻出口必須保持清潔。

二，SPG系列管道屏蔽泵的接線

為防止內部潮濕和正常工作，主電纜的外徑應符合HBO-W-F3G1.5的要求。

如果泵用于溫度高于90°C的介質，請使用耐熱電纜進行電機接線。

電機接線不得與管道部分，水泵和電機外表面接觸。 檢查電源類型和電壓，以確保其與電機銘牌一致。

根據接線圖進行電線連接

使用自動控制裝置時，請注意分離連接部分并仔細閱讀說明。管道離心泵

三，SPG系列管道屏蔽泵的調試

吸水排水系統

為確保管道系統中的水滿，泵運行一段時間后，泵可以在正常情況下自動排空，短時間運行空氣不會損害泵。必要時，水泵按照以下步驟進行供水操作：

關掉水泵。

關閉出口閥。

小心打開空氣釋放閥

小心地釋放熱蒸汽或液體。高溫液體在系統壓力下有燙傷的危險。

使用螺絲刀小心轉動泵軸幾次。

泄漏時保護電氣連接。

請打開泵。

排氣閥應扭轉15至30秒。

請?jiān)俅未蜷_排氣閥。

當打開排氣閥時，由于系統壓力，泵軸可能會卡住。

由于泵操作或管道系統（液體溫度），泵會產生極高的溫度，并在泵被觸摸時燃燒。

四，SPG系列管道屏蔽泵維修

1.檢查電動泵應在額定流量和揚程范圍內工作，控制出口閥的開度，不要將出口閥完全打開，為保證電動泵的使用壽命，電動泵不宜在小揚程大流量下長期運行的極端情況下，在運行過程中打開排氣閥，檢查排氣閥是否有水溢出。如果沒有水溢出，超過極限時應關閉出口閥。
2.定期記錄電源電壓的變化和電壓不平衡程度。如果電源電壓過高或過低，三相電壓不平衡可能會導致電流不平衡，從而導致電機過熱或發生異常。
3.定期記錄負載電流和泵的不平衡程度。當泵發生故障時，定子繞組中反射的大部分電流急劇增加，導致電機過熱。
4.定期在輸液管道中記錄輸液溫度，確保實際輸液溫度低于或等于規定的輸液溫度，避免電泵長時間處于超溫狀態，并減少服務電機的壽命。
5.定期記錄電動泵出口端壓力表的值。進口壓力表的值不得小于零。出口壓力表與進口壓力表之間的差值應符合規定的壓力值。 （高入口靜壓會增加電動泵負載）單級離心泵

6.每次使用前，電動泵必須完全耗盡。在長期運行期間，它必須每周排出一次。由于泵運行時間長，水泵分子在電動泵中受到攪拌和高速撞擊，輸送的介質有一定的溫度，液體會產生氣化現象，使石墨軸承處于脫水狀態，即干燥狀態。摩擦。干摩擦很容易損壞軸承并降低軸承壽命。
7.注意電動泵的氣味，振動和噪音。由于高溫，電機的繞組會發出燒焦的氣味。一般機械故障將反映為振動和噪音，因此立即停電檢查會檢測到異常情況。
8.定期檢查電動泵的循環路徑，過濾裝置是否有障礙物，防止結垢和過濾網生銹。
9.在定期維護期間測量石墨軸承和套筒之間的間隙，以確保定子護罩套筒和轉子護罩套筒之間的間隙一致。一般情況僅限于下表，如果超出表中的規定，應該修復和更換。

10定期檢查葉輪環與泵體之間的間隙，間隙將直接影響電動泵的性能，且由于應及時更換葉輪，間隙過大。
V. SPG系列管道屏蔽泵故障確認和注意維護

打開泵仍然不起作用：

確認保險絲。

根據泵銘牌上的數據確定電壓和電容。

由于熱水中的水垢，電機軸會卡住。

解：

請關閉泵兩端的閥門，打開排氣閥，檢查電機軸是否空轉。

當系統中的高溫水被加壓時，噴射的氣體或液體易于燙傷，因此水泵必須先冷卻。

規模：

用廁所的精靈倒入井口反復清洗。

VI。 SPG系列管道屏蔽泵噪聲

氣穴是由小的入口壓力引起的。 在允許范圍內增加系統壓力。

檢查設定速度，如有必要，降低速度。
