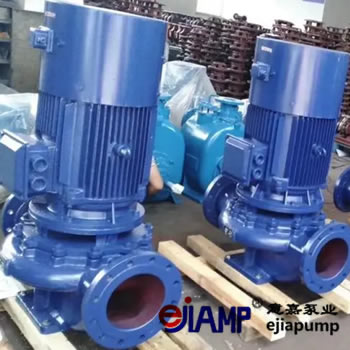

ISG立式管道離心泵使用說明書

EJIAMP/意嘉泵業，作為行業領先的管道離心泵制造商，自豪地推出ISG系列立式管道離心泵。本系列產品專為高效、節能、低噪音及長期穩定運行而設計，廣泛應用于建筑、工業、市政給排水、消防增壓、暖通空調循環水系統等領域。ISG立式管道離心泵采用先進的流體動力學設計，結合優質的材料與精湛的工藝，確保了產品的卓越性能與使用壽命。

1. 立式結構：緊湊的立式安裝設計，節省空間，便于維護與保養。

2. 高效節能：采用高效水力模型，配合優質的電機，顯著提升泵的運行效率，降低能耗。

3. 低噪音運行：經過精心設計的泵體與葉輪，有效減少流體摩擦與振動，實現低噪音工作環境。

4. 密封可靠：采用機械密封或填料密封，根據不同工況需求選擇，確保密封性能優越，防止介質泄漏。

5. 安裝便捷：泵體進出口與管道同徑，可直接安裝在管道上，無需額外基礎，安裝方便快捷。

6. 廣泛適用性：適用于輸送清水及物理化學性質類似于清水的液體，如冷卻水、冷凝水、軟化水等。

（以下參數為示例，具體參數請參考實際產品型號規格表）

? 流量范圍：5m3/h ~ 2000m3/h

? 揚程范圍：5m ~ 180m

? 轉速：2900r/min 或 1450r/min（根據電機類型）

? 功率范圍：0.55kW ~ 900kW

? 工作溫度：-15℃ ~ +120℃（特殊材質可達更高溫度）

? 介質溫度：≤80℃（特殊介質需定制）

? 材質：鑄鐵、不銹鋼（304/316L）等可選

安裝前準備

1. 檢查設備：確認泵體、電機、底座等部件無損傷，緊固件齊全。

2. 選擇位置：選擇通風良好、無腐蝕性氣體、無震動的環境安裝。

3. 基礎準備：雖然ISG泵可直接安裝于管道上，但仍需確保管道支撐穩固，避免振動傳遞。

安裝步驟

1. 連接管道：根據泵進出口法蘭尺寸，將泵與管道法蘭對接，并使用高質量螺栓緊固。

2. 安裝電機：根據電機安裝說明，將電機與泵體連接，并調整同軸度。

3. 電氣連接：按照電氣圖紙，正確連接電機電源線及控制線，確保接地良好。

4. 檢查密封：確認所有密封部件安裝到位，無泄漏點。

1. 手動盤車：啟動前，手動盤動泵軸數圈，檢查有無卡阻現象。

2. 灌泵排氣：打開泵體上的排氣閥，向泵內注入介質，直至排氣口無氣泡排出，然后關閉排氣閥。

3. 啟動電機：按照電機啟動規程，逐步增加電機負載，直至達到額定工況。

4. 檢查運行：觀察泵的運行狀態，檢查電流、電壓、振動、噪音及密封性能是否符合要求。

1. 定期檢查：每月至少檢查一次泵體、電機、密封件等部件的磨損與損壞情況。

2. 潤滑保養：對于需要潤滑的部件，如軸承，應定期加注或更換潤滑油。

3. 清洗維護：定期清理泵體內部及進出口管道的雜質，保持介質清潔。

4. 密封檢查：檢查機械密封或填料密封的泄漏情況，及時更換磨損的密封件。

5. 電氣檢查：定期檢查電機接線、絕緣電阻及保護裝置，確保電氣安全。

1. 操作前檢查：確保電源已切斷，并掛上“禁止合閘”警示牌，再進行檢修或維護作業。

2. 防護措施：操作時佩戴合適的防護用品，如手套、護目鏡等，避免介質濺射傷人。

3. 禁止超載：嚴禁泵在超出其額定工況下運行，以防電機過熱或泵體損壞。

4. 緊急停機：遇到異常情況，如電機過熱、振動過大、噪音異常等，應立即停機檢查并排除故障。
