一、W型單級漩渦泵--產品介紹:
ejiamp/意嘉W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,使用于造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、釀造、制冷、水暖安裝試壓、高層建筑水塔沖洗、在建養護、農業遠程噴灌等各工農業部門都有廣泛的使用。如配用變頻裝置可作為計量泵使用。
1、結構更緊湊,采用機泵一體化,精度更高。
2、采用機構密封,免維護,滴水不漏,提高效率更環保。
3、維修更方便,只有一級葉輪,一只機械密封,略懂水泵知道的就可更換配件。
4、互換性強,可更換1.5DB-0.7泵,無需改動接口位置。
5、比老型真料式泵提高效率2成左右。
6、葉輪材質采用合金耐磨銅,使用壽命大為提高。
7、瞬時使用揚程可在160m以上。
以上幾點是老型泵無法比擬的。
二、W型單級直連旋渦泵--結構說明:
本泵采用泵與電機直聯結構,其進水口為水平方向,吐出口垂直向上。 從泵端看,泵為逆時針轉動。 葉輪可在懸臂軸上自由滑動,運轉時能自動調正葉輪二面的間隙,外隔板可借助于葉輪上的二螺孔與葉輪一起拆出
葉輪,內隔板采用9-4鋁鐵青銅,軸采用不銹鋼,填料采用新型密封材料柔性石墨。
本泵性能穩定,結構得意,拆裝方便。

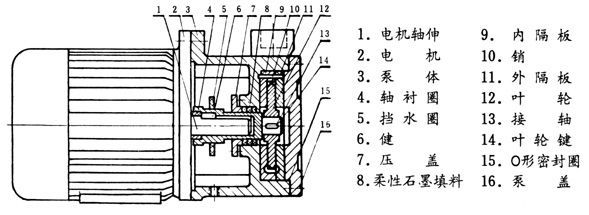

三、W型單級直連旋渦泵--結構圖:
四、使用范圍:
該泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便??蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送,選用此泵則更為理想。因此,它是有廣泛用途,我們真誠地向用戶推薦這種新產品.

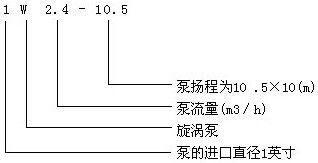

五、W型單級直連旋渦泵型號意義:
六、性能參數:
型 號 | 流量(m3/h) | 揚程 | 電壓v | 轉速(r/min) | 功率(Kw) |
20W-20( 單級 ) | 0.72 | 20 | 220/380 | 2900 | 0.75 |
20W-65( 單級 ) | 0.72 | 65 | 380 | 2900 | 2.2 |
25W-25( 單級 ) | 1.44 | 25 | 220/380 | 2900 | 0.75 |
25W-70( 單級 ) | 1.44 | 70 | 380 | 2900 | 3 |
32W-30( 單級 ) | 2.88 | 30 | 380 | 2900 | 1.5 |
32W-75( 單級 ) | 2.88 | 72 | 380 | 2900 | 4 |
32W-120( 單級 ) | 2.88 | 120 | 380 | 2900 | 5.5 |
40W-40( 單級 ) | 5.4 | 40 | 380 | 2900 | 4 |
40W-90( 單級 ) | 5.4 | 90 | 380 | 2900 | 7.5 |
50W-45( 單級 ) | 9 | 45 | 380 | 2900 | 5.5 |
65W-50( 單級 ) | 14.4 | 50 | 380 | 2900 | 11 |
