RP系列不銹鋼轉子泵--產品特點:
RP 系列不銹鋼轉子泵中凡與輸送物料接觸的零配件,均采用符合衛生標準的不銹鋼材料制作,其密封件均采用無毒橡膠。可靠的防銹性和無毒密封性確保了安全衛生。
轉子的流線結構以及轉子室中無死點和非金屬件,避免了對被輸送物質造成污染。
適合于就地CIP清洗與蒸汽消毒,完全符合美國FDA規范要求及醫藥級(GMP)規范要求。
特別適用于在輸送過程中容易其泡沫以及輸送高粘度、濃度及任何含顆粒的介質,經其輸送的物料保持原有品質不變,不起任何理化反應。
采用外裝動、靜環式機械密封,可直接水沖洗,耐高壓,不易磨損,無泄漏。
體積小,流量大,揚程壓力高,適用長距離與高阻力定量輸送。
泵的葉輪與傳動齒輪分開,且在泵腔內各零配件之間保證一定的間隙,相互不接觸,無磨損,低噪音,可靠性好,使用壽命長,節能降耗。
配置變頻器后,可以隨意調節流量,并可做一般計量泵使用。
可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。
結構緊湊,維護方便,幾乎無易損件,運(yun)行成本(ben)低(di)。
專(zhuan)門針對輸(shu)(shu)送(song)內含(han)大顆粒(li)物料(liao)二設計制造,其(qi)獨特的結構形(xing)狀和使其(qi)能夠在(zai)輸(shu)(shu)送(song)內含(han)大顆粒(li)物料(liao)時具有其(qi)他泵(beng)中不可比擬的優(you)越性,經其(qi)輸(shu)(shu)送(song)的物料(liao)保持原有品(pin)質不變,是輸(shu)(shu)送(song)含(han)顆粒(li)物料(liao)泵(beng)的首選。

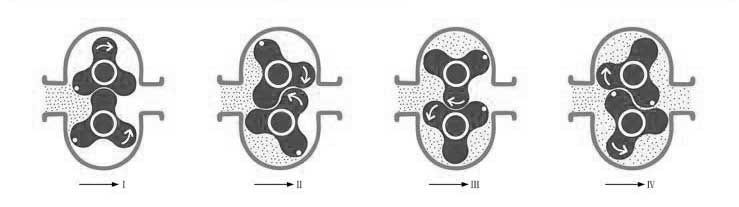

RP系列不銹鋼轉子泵--原理圖:

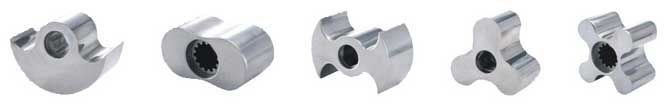

轉子類型:
RP系(xi)列不銹鋼轉子泵--說(shuo)明:
單葉轉子:適合于輸送含有大顆粒物料的介質,對大顆粒物料的破碎率較低,但其脈動大,壓力低,容積量小,很少使用。
兩葉轉子:適合于輸送含有中小顆粒物料的介質,對中小顆粒物料的破碎率相對較低,略有脈動,容積置小于三葉轉子。
三葉轉子:通用的轉子類 型,容積置大于其它類型轉子,各種性能指標優于一葉,兩葉轉子, 但其在輸送物料的過程中對顆粒物 料有一定的破碎率。
四葉(xie)轉(zhuan)子:當轉(zhuan)子葉(xie)片(pian)超過三葉(xie)后,其容(rong)(rong)積置因轉(zhuan)子葉(xie)片(pian)的增加而減少,轉(zhuan)子葉(xie)片(pian)越多(duo),容(rong)(rong)積置則(ze)越少,多(duo)葉(xie)轉(zhuan)子在(zai)輸送物(wu)料時穩定性(xing)相(xiang)對有所提高(gao),但在(zai)輸送過程中容(rong)(rong)易破碎顆粒物(wu)料。
驅動形式
電機+無級變速器
主要特點(dian):調速(su)(su)(su)精度高,變速(su)(su)(su)范圍大(速(su)(su)(su)比可(ke)在1:1.4-1:7之(zhi)間任(ren)意變化),可(ke)連續工作運轉(zhuan),運轉(zhuan)平穩,性能穩定,噪音低,扭矩大,流量無級可(ke)調。但它(ta)的(de)變速(su)(su)(su)是需手動(dong)來調節,自動(dong)化程(cheng)度不(bu)高,調速(su)(su)(su)須在運轉(zhuan)中進(jin)行,不(bu)可(ke)停(ting)車時(shi)轉(zhuan)動(dong)調速(su)(su)(su)手輪(lun)。它(ta)不(bu)宜用于可(ke)能超負荷或(huo)堵塞(sai)使用場(chang)合。
電機+定整比減速器
主要特點(dian):承載能力強,效率(lv)高,振動(dong)小,噪音(yin)低,能耗低,傳動(dong)方式簡單(dan),但由于其速比恒定,所(suo)以決定了流量不(bu)可調。
變頻電機+變頻器
主(zhu)要特點:扭(niu)矩(ju)大,調(diao)速(su)(su)精度高(gao),運轉(zhuan)平穩,性能穩定,可實(shi)現轉(zhuan)速(su)(su)的(de)自動(dong)調(diao)節,確保了流量(liang)的(de)任意控制(zhi),彌補了無級變速(su)(su)器自動(dong)化程度不(bu)高(gao)的(de)缺陷。缺點是變頻器的(de)價格較高(gao)。
RP系列(lie)不銹鋼轉子(zi)泵--性能參數:
本數據僅供參考。
型號 | 升/轉 L/R | 流量 m3/h | 建議轉速 rpm | 極限壓力 MPa | 粘度范圍 CP | 功率 kW | 進出口管徑 | |
---|---|---|---|---|---|---|---|---|
卡箍 | 法蘭 | |||||||
RP1 | 0.04 | 0.1-1 | 40-500 | 1.6 | 1-000000 | 0.37-1.5 | 25 | DN20 |
RP2 | 0.08 | 0.2-2 | 40-500 | 1.6 | 1-1000000 | 0.55-3.0 | 32 | DN25 |
RP3 | 0.13 | 0.3-3 | 40-500 | 1.6 | 1-1000000 | 0.75-4.0 | 38 | DN32 |
RP5 | 0.20 | 0.45-5 | 40-500 | 1.6 | 1-1000000 | 1.5-7.5 | 50 | DN40 |
RP8 | 0.35 | 0.85-8 | 40-450 | 1.6 | 1-1000000 | 2.2-11 | 63.5 | DN50 |
RP12 | 0.52 | 1.2-12 | 40-450 | 1.6 | 1-1000000 | 3.0-15 | 76 | DN65 |
RP20 | 0.90 | 2.1-20 | 40-400 | 1.6 | 1-1000000 | 4.0-22 | 89 | DN80 |
RP35 | 1.60 | 3.8-35 | 40-400 | 1.6 | 1-1000000 | 7.5-30 | 108 | DN100 |
RP55 | 3.20 | 7.5-55 | 40-350 | 1.6 | 1-1000000 | 11-45 | 125 | DN125 |
RP80 | 5.20 | 12.5-80 | 40-350 | 1.6 | 1-1000000 | 18.5-75 | 125 | DN125 |
RP120 | 8.00 | 19-120 | 40-300 | 1.6 | 1-1000000 | 22-90 | 150 | DN150 |

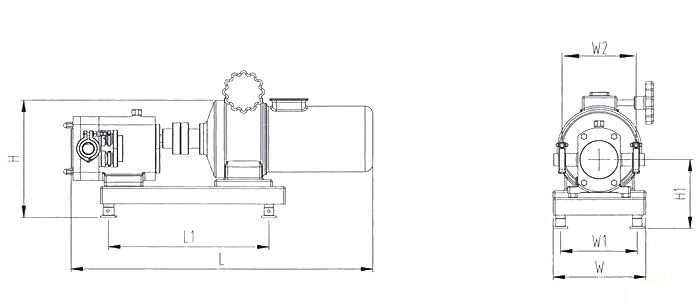

安裝尺寸:
本數據僅供參考。
型號 | 功率(KW) | L | L1 | W | W1 | W2 | H | H1 | D |
RP25-5 | 0.55 | 700 | 360 | 170 | 140 | 155 | 285 | 140 | 25 |
RP25-8 | 0.75 | 760 | 400 | 210 | 180 | 155 | 300 | 155 | 25 |
RP25-12 | 1.1 | 780 | 400 | 210 | 180 | 200 | 380 | 175 | 25 |
RP32-15 | 1.5 | 850 | 420 | 250 | 210 | 200 | 390 | 175 | 32 |
RP38-22 | 2.2 | 975 | 500 | 330 | 260 | 225 | 455 | 185 | 38 |
RP38-30 | 3 | 1000 | 500 | 330 | 260 | 245 | 465 | 185 | 38 |
RP50-45 | 4 | 1060 | 500 | 330 | 260 | 280 | 475 | 190 | 50 |
RP50-58 | 4 | 1120 | 500 | 330 | 260 | 280 | 480 | 225 | 50 |
RP50-70 | 5.5 | 1245 | 620 | 385 | 325 | 280 | 585 | 225 | 50 |
RP63.5-85 | 7.5 | 1250 | 620 | 385 | 325 | 280 | 600 | 270 | 63.5 |
RP63.5-110 | 7.5 | 1250 | 620 | 385 | 325 | 375 | 600 | 300 | 63.5 |
RP76-160 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 76 |
RP89-230 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 89 |
RP89-260 | 15 | 1510 | 680 | 470 | 420 | 375 | 660 | 320 | 89 |
RP108-320 | 18.5 | 1510 | 750 | 470 | 450 | 415 | 730 | 320 | 108 |
適用范圍:
食品工業:牛奶、酸奶、奶油、冰淇淋、巧克力、果凍、果醬、糖漿、啤酒、汽水、果汁、布丁、番茄醬、芝麻醬、花生醬、調味品、食用油、乳酪塊、乳清、麥芽汁、酵母等;
建筑工業:各種油漆、涂料、樹脂、有機溶劑、內外墻涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等;
日化工業:洗面奶、洗發精、洗潔精、洗手液、淋浴露、洗衣粉、化妝品、護膚霜、染發劑、牙膏、肥皂、鞋油、甘油、脂肪酸、發型凝膠等;
化(hua)工工業(ye):汽油(you)、柴油(you)、煤油(you)、原油(you)、油(you)泥、瀝青、油(you)漆(qi)、顏料、染料、涂料、各(ge)(ge)種催化(hua)劑、皮(pi)革、脂(zhi)肪、溶劑、樹脂(zhi)、硅油(you)、粘膠劑、各(ge)(ge)種膠體料、各(ge)(ge)種高粘度物料及含(han)固量較高的料槳等;
制(zhi)(zhi)藥工業:各種(zhong)保健品(pin)、藥劑、疫苗(miao)、生物制(zhi)(zhi)品(pin)、糖漿、藥漿、蛋白質、蜂王(wang)漿、浸膏、乳劑、藥丸漿等;
環保工業:泥漿、糞肥(fei)、肥(fei)料溶(rong)液、污(wu)水、污(wu)泥、各種有(you)毒藥劑等;
其它工業:納(na)米材料、造紙、紡織、塑料、生化、煤(mei)炭等工業等;
