無極調速轉子泵--產品特點:
RP 系列不銹鋼轉子泵中凡與輸送物料接觸的零配件,均采用符合衛生標準的不銹鋼材料制作,其密封件均采用無毒橡膠。可靠的防銹性和無毒密封性確保了安全衛生。
轉子的流線結構以及轉子室中無死點和非金屬件,避免了對被輸送物質造成污染。
適合于就地CIP清洗與蒸汽消毒,完全符合美國FDA規范要求及醫藥級(GMP)規范要求。
特別適用于在輸送過程中容易其泡沫以及輸送高粘度、濃度及任何含顆粒的介質,經其輸送的物料保持原有品質不變,不起任何理化反應。
采用外裝動、靜環式機械密封,可直接水沖洗,耐高壓,不易磨損,無泄漏。
體積小,流量大,揚程壓力高,適用長距離與高阻力定量輸送。
泵的葉輪與傳動齒輪分開,且在泵腔內各零配件之間保證一定的間隙,相互不接觸,無磨損,低噪音,可靠性好,使用壽命長,節能降耗。
配置變頻器后,可以隨意調節流量,并可做一般計量泵使用。
可輸送汽、液、固等三相混合物料。可以輸送的介質的粘度可高1000000CP和含固量達55%的漿料。
結構緊湊,維護方便,幾乎無易損件,運行成本低。
專門針對輸(shu)送內含(han)大(da)顆粒物(wu)料二設計制造,其(qi)獨特的結構形狀和(he)使其(qi)能夠在輸(shu)送內含(han)大(da)顆粒物(wu)料時具有其(qi)他(ta)泵(beng)中(zhong)不可比(bi)擬的優越(yue)性(xing),經其(qi)輸(shu)送的物(wu)料保持原有品(pin)質(zhi)不變,是輸(shu)送含(han)顆粒物(wu)料泵(beng)的首選。

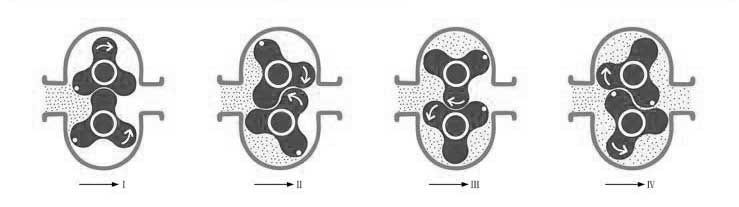

無極調速轉子泵--原理圖:
驅動形式:
電機+無級變速器
主(zhu)要特點(dian):調速(su)精(jing)度(du)(du)高(gao),變(bian)速(su)范圍大(da)(速(su)比可(ke)(ke)在1:1.4-1:7之間任(ren)意變(bian)化(hua)),可(ke)(ke)連續(xu)工作運轉(zhuan),運轉(zhuan)平穩,性(xing)能(neng)穩定(ding),噪音低(di),扭(niu)矩大(da),流(liu)量無(wu)級(ji)可(ke)(ke)調。但(dan)它的變(bian)速(su)是(shi)需(xu)手動來調節,自動化(hua)程(cheng)度(du)(du)不高(gao),調速(su)須在運轉(zhuan)中進行,不可(ke)(ke)停(ting)車時轉(zhuan)動調速(su)手輪。它不宜用于(yu)可(ke)(ke)能(neng)超負荷或堵塞使(shi)用場合。
性能參數:
無極調速轉子泵--本數據僅供參考。
型號 | 升/轉 L/R | 流量 m3/h | 建議轉速 rpm | 極限壓力 MPa | 粘度范圍 CP | 功率 kW | 進出口管徑 | |
---|---|---|---|---|---|---|---|---|
卡箍 | 法蘭 | |||||||
RP1 | 0.04 | 0.1-1 | 40-500 | 1.6 | 1-000000 | 0.37-1.5 | 25 | DN20 |
RP2 | 0.08 | 0.2-2 | 40-500 | 1.6 | 1-1000000 | 0.55-3.0 | 32 | DN25 |
RP3 | 0.13 | 0.3-3 | 40-500 | 1.6 | 1-1000000 | 0.75-4.0 | 38 | DN32 |
RP5 | 0.20 | 0.45-5 | 40-500 | 1.6 | 1-1000000 | 1.5-7.5 | 50 | DN40 |
RP8 | 0.35 | 0.85-8 | 40-450 | 1.6 | 1-1000000 | 2.2-11 | 63.5 | DN50 |
RP12 | 0.52 | 1.2-12 | 40-450 | 1.6 | 1-1000000 | 3.0-15 | 76 | DN65 |
RP20 | 0.90 | 2.1-20 | 40-400 | 1.6 | 1-1000000 | 4.0-22 | 89 | DN80 |
RP35 | 1.60 | 3.8-35 | 40-400 | 1.6 | 1-1000000 | 7.5-30 | 108 | DN100 |
RP55 | 3.20 | 7.5-55 | 40-350 | 1.6 | 1-1000000 | 11-45 | 125 | DN125 |
RP80 | 5.20 | 12.5-80 | 40-350 | 1.6 | 1-1000000 | 18.5-75 | 125 | DN125 |
RP120 | 8.00 | 19-120 | 40-300 | 1.6 | 1-1000000 | 22-90 | 150 | DN150 |

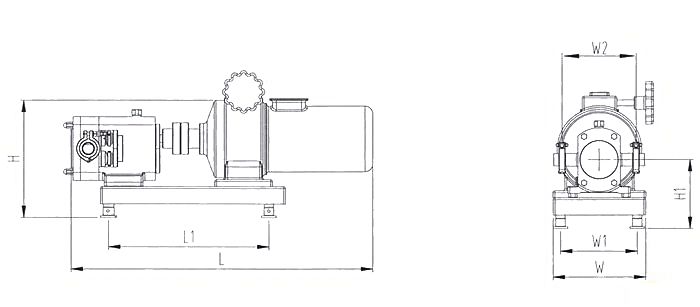

安裝尺寸:
本數據僅供參考。
型號 | 功率(KW) | L | L1 | W | W1 | W2 | H | H1 | D |
RP25-5 | 0.55 | 700 | 360 | 170 | 140 | 155 | 285 | 140 | 25 |
RP25-8 | 0.75 | 760 | 400 | 210 | 180 | 155 | 300 | 155 | 25 |
RP25-12 | 1.1 | 780 | 400 | 210 | 180 | 200 | 380 | 175 | 25 |
RP32-15 | 1.5 | 850 | 420 | 250 | 210 | 200 | 390 | 175 | 32 |
RP38-22 | 2.2 | 975 | 500 | 330 | 260 | 225 | 455 | 185 | 38 |
RP38-30 | 3 | 1000 | 500 | 330 | 260 | 245 | 465 | 185 | 38 |
RP50-45 | 4 | 1060 | 500 | 330 | 260 | 280 | 475 | 190 | 50 |
RP50-58 | 4 | 1120 | 500 | 330 | 260 | 280 | 480 | 225 | 50 |
RP50-70 | 5.5 | 1245 | 620 | 385 | 325 | 280 | 585 | 225 | 50 |
RP63.5-85 | 7.5 | 1250 | 620 | 385 | 325 | 280 | 600 | 270 | 63.5 |
RP63.5-110 | 7.5 | 1250 | 620 | 385 | 325 | 375 | 600 | 300 | 63.5 |
RP76-160 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 76 |
RP89-230 | 11 | 1325 | 680 | 470 | 420 | 375 | 660 | 300 | 89 |
RP89-260 | 15 | 1510 | 680 | 470 | 420 | 375 | 660 | 320 | 89 |
RP108-320 | 18.5 | 1510 | 750 | 470 | 450 | 415 | 730 | 320 | 108 |
適用范圍:
食品工業:牛奶、酸奶、奶油、冰淇淋、巧克力、果凍、果醬、糖漿、啤酒、汽水、果汁、布丁、番茄醬、芝麻醬、花生醬、調味品、食用油、乳酪塊、乳清、麥芽汁、酵母等;
建筑工業:各種油漆、涂料、樹脂、有機溶劑、內外墻涂料、防水涂料、陶瓷涂料、油漆涂料、陶瓷釉料等;
日化工業:洗面奶、洗發精、洗潔精、洗手液、淋浴露、洗衣粉、化妝品、護膚霜、染發劑、牙膏、肥皂、鞋油、甘油、脂肪酸、發型凝膠等;
化工工業:汽油、柴油、煤油、原油、油泥、瀝青、油漆、顏料、染料、涂料、各種催化劑、皮革、脂肪、溶劑、樹脂、硅油、粘膠劑、各種膠體料、各種高粘度物料及含固量較高的料槳等;
制藥工業:各種保健品、藥劑、疫苗、生物制品、糖漿、藥漿、蛋白質、蜂王漿、浸膏、乳劑、藥丸漿等;
環保工業:泥漿、糞肥、肥料溶液、污水、污泥、各種有毒藥劑等;
其它工業(ye)(ye):納(na)米材(cai)料(liao)、造紙、紡織、塑料(liao)、生化、煤炭等工業(ye)(ye)等.
