本單位生產的WSY型、FSY型兩種型式的泵,1.WSY型泵為立式玻璃鋼液下旋渦泵。2.FSY型泵為立式玻璃鋼液下離心泵,該泵(beng)因(yin)伸入貯罐(guan)(guan),貯槽(cao)的(de)深度(du)長(chang)短不同,設(she)計液(ye)下深度(du)800mm##3000mm之間任意選擇。只(zhi)要液(ye)體(ti)高(gao)于(yu)泵(beng)體(ti),即(ji)可不灌液(ye)而(er)起動送液(ye),平蓋板下設(she)有泄(xie)(xie)漏(lou)孔(kong),液(ye)體(ti)不會向(xiang)貯罐(guan)(guan)外泄(xie)(xie)漏(lou)。
本玻璃鋼泵與介質(zhi)接(jie)觸的(de)零部件(jian),系用(yong)聚(ju)乙烯醇(chun)縮(suo)丁醛(quan)改性酚(fen)(fen)(fen)醛(quan)玻(bo)璃(li)(li)纖維,經高(gao)溫模壓成(cheng)型(xing)的(de)酚(fen)(fen)(fen)醛(quan)玻(bo)璃(li)(li)鋼制(zhi)件(jian),聯(lian)接(jie)管、出(chu)液(ye)管采用(yong)半干法卷(juan)制(zhi)工藝制(zhi)成(cheng)的(de)酚(fen)(fen)(fen)醛(quan)玻(bo)璃(li)(li)鋼管,葉輪(lun)軸套的(de)裝(zhuang)配均用(yong)酚(fen)(fen)(fen)醛(quan)膠(jiao)(jiao)泥和泵(beng)軸粘(zhan)成(cheng)一體,液(ye)下各部裝(zhuang)配均用(yong)酚(fen)(fen)(fen)醛(quan)膠(jiao)(jiao)泥粘(zhan)結,伸入液(ye)下全無金屬與介質(zhi)接(jie)觸,耐腐(fu)性能絕對可靠,產品具有輕質(zhi)、高(gao)強、不變形、耐溫、耐腐(fu)蝕等(deng)優良性能,在防腐(fu)方面可部分替代(dai)含鉬不銹鋼、鈦及(ji)鈦合金等(deng)貴重金屬。
泵(beng)在(zai)傳動和旋轉方向:泵(beng)通過爪(zhua)型彈性聯(lian)軸器由(you)電動機(ji)直接驅動,從電動機(ji)端看(kan)泵(beng)為順時(shi)針方向旋轉。
性能參數:
型號 | 流量Q | 揚程H | 轉速n | 功率N | 葉輪直徑D | 吸上高度 | ||
(m3/h) | (L/S) | |||||||
25WSY-22 | a 型 | 2.88 | 0.80 | 22 | 2900 | 2.2 | 120 | 800 至 3000 |
25WSY-30 | 2.88 | 0.80 | 30 | 2900 | 3 | 120 | ||
40WSY-258 | 5.76 | 1.60 | 25 | 2900 | 4 | 142 | ||
40FSY-22 | 8.10 | 2.24 | 22 | 2900 | 3 | 140 | ||
40FSY-18 | 6.48 | 1.80 | 18 | 2900 | 2.2 | 132 | ||
40WSY-50 | b 型 | 6.48 | 1.80 | 50 | 2900 | 7.5 | 144 | |
40FSY-35 | 10 | 2.8 | 34 | 2900 | 4 | 162 | ||
50FSY*35 | 30 | 8.3 | 35 | 2900 | 7.5 | 182 | ||
50FSY-35A | 25 | 7.0 | 26 | 2900 | 5.5 | 168 | ||
50FSY-20 | 18 | 5.0 | 20 | 2900 | 4 | 150 | ||
80FSY-35 | 56 | 15.5 | 35 | 2900 | 15 | 184 | ||
80FSY-35A | 45 | 12.5 | 26 | 2900 | 11 | 163 |

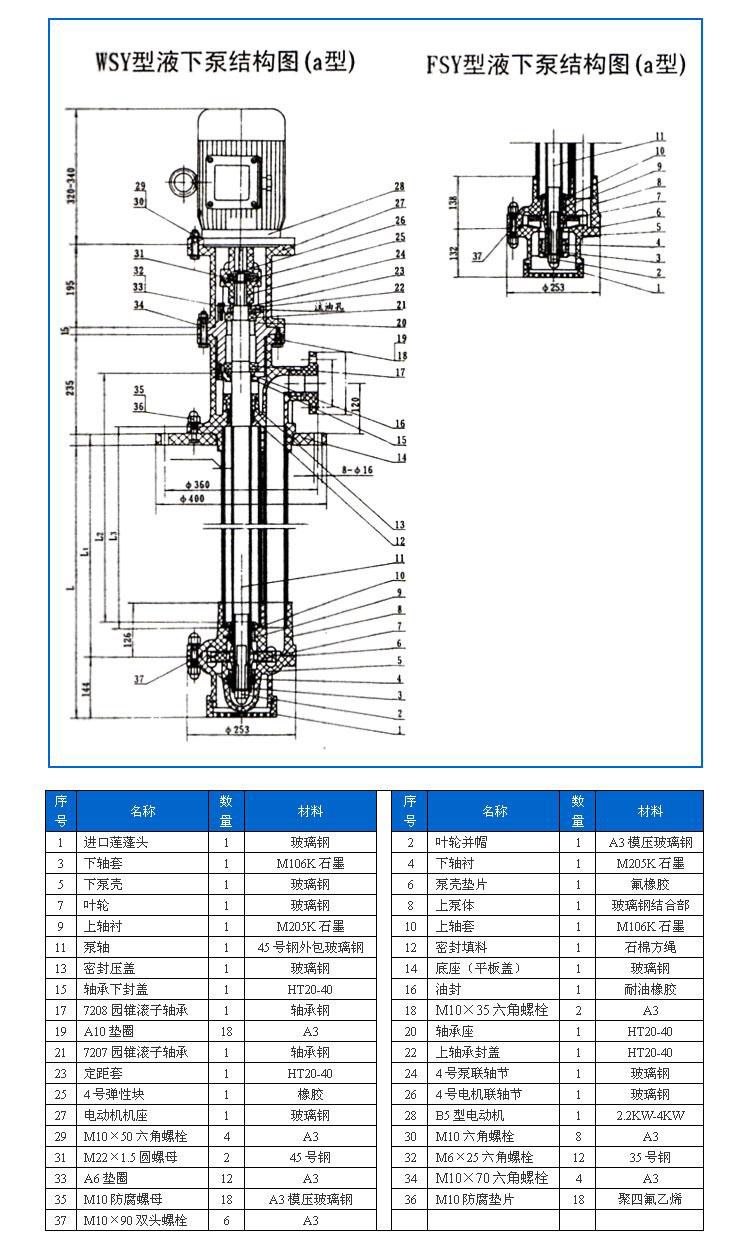

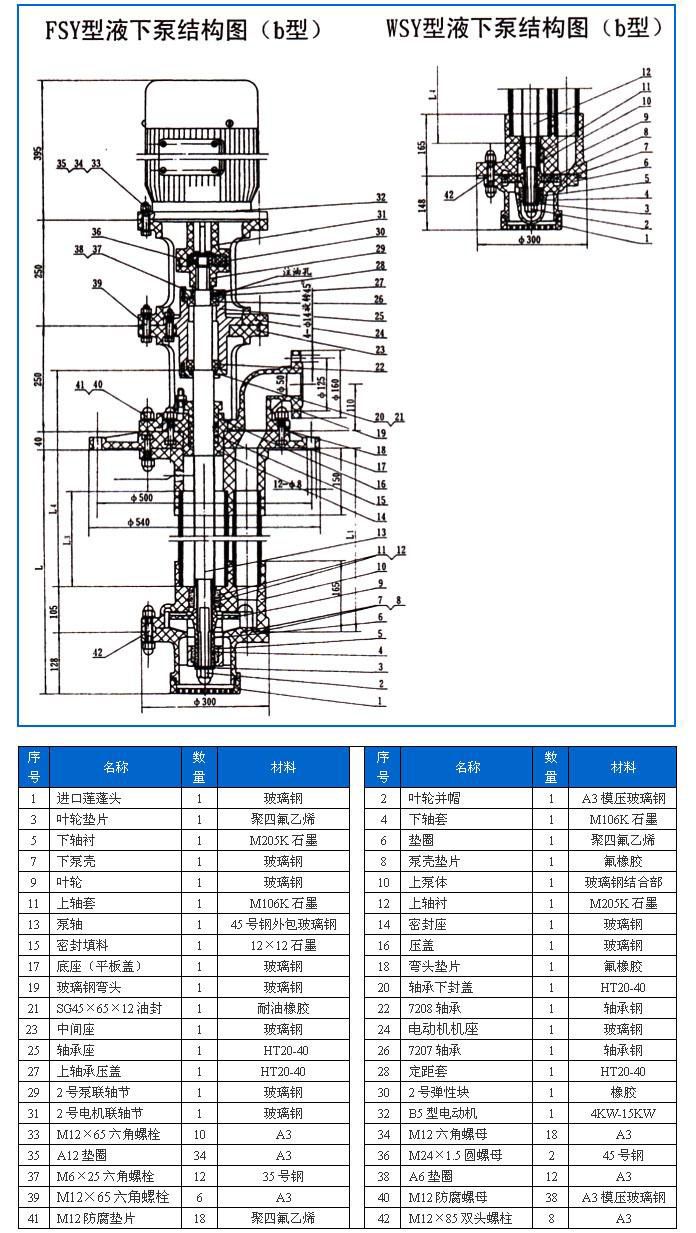

結構圖紙:

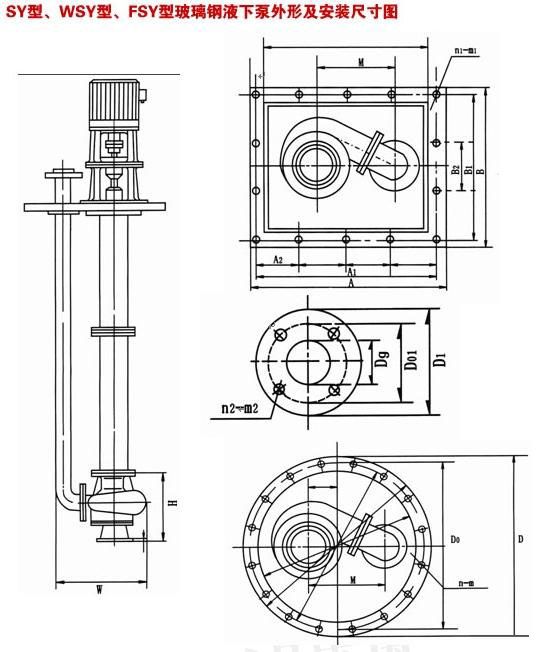

安裝尺寸:
型號 | W | M | H | D | DO | n-m | Dg | D1 | DO1 | n2-m2 |
SY40×32-20 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
SY50×40-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
SY65×50-20 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
25WSY-22 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
25WSY-30 | 330 | 205 | 200 | 450 | 400 | 8-F16 | 25 | 110 | 85 | 4-F14 |
40WSY-25 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40FSY-22 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40FSY-18 | 340 | 205 | 200 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
40WSY-50 | 410 | 330 | 230 | 600 | 550 | 8-F18 | 32 | 140 | 100 | 4-F18 |
50FSY-35 | 370 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
40FSY-35 | 340 | 205 | 220 | 450 | 400 | 8-F16 | 50 | 160 | 125 | 4-F18 |
50FSY-20 | 340 | 205 | 210 | 450 | 400 | 8-F16 | 40 | 145 | 110 | 4-F18 |
80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 65 | 180 | 145 | 4-F18 |
80FSY-35 | 500 | 330 | 250 | 600 | 550 | 8-F18 | 80 | 190 | 160 | 4-F18 |

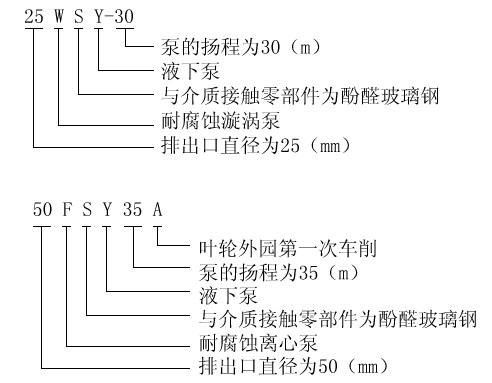

型號定義:
適用范圍:
本玻璃鋼泵廣泛(fan)用于(yu)化(hua)(hua)(hua)工、石(shi)化(hua)(hua)(hua)、冶(ye)煉(lian)、染料、農(nong)藥(yao)、制(zhi)藥(yao)、稀土、化(hua)(hua)(hua)肥等(deng)行(xing)業,在貯罐上輸送不含懸浮(fu)固體顆粒,不易結晶,溫(wen)度不高于(yu)100℃的各種非氧化(hua)(hua)(hua)性(xing)酸(suan)(鹽酸(suan)、稀硫酸(suan)、甲酸(suan)、醋酸(suan)、丁(ding)酸(suan))等(deng)腐(fu)蝕介質的最理想設備。
