多級泵結構有哪些組成

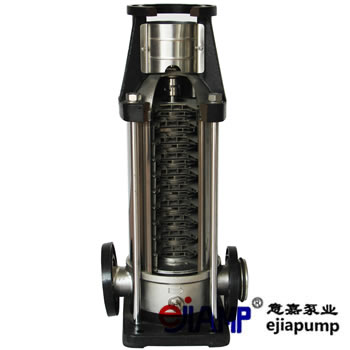

多級泵為多級分段式。其吸入口在進水段，出水口在出水口垂直向上。其揚程可根據使用需要增減。 泵是否組裝好對性能影響很大，尤其是每個葉輪的出口和導葉的進出口中心。稍有偏差就會降低泵的流量，降低揚程。效率低，維修后組裝時要小心。

多級泵的主要部件有：進口段、出口段、葉輪、導翼擋板、出口段導翼、軸、密封圈、平衡板、軸套、尾蓋和軸承體。
進口段、中段、導葉擋板、出口段導翼、出口段和尾蓋均采用鑄鐵制成，共同構成泵的工作腔。
葉輪采用優質鑄鐵制成，內有葉片。液體從軸向的一側進入。由于葉輪前后受壓不同，必然存在軸向力。該軸向力由平衡盤承受。葉輪在制造過程中經過靜平衡測試。

軸采用優質碳鋼制造，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。
軸的一端裝有聯軸器部分，與電機直接相連。
密封圈采用鑄鐵制成，防止泵的高壓水回漏進入進水部分。分別固定在進水段和中間段上。它們是易損件，磨損后可以更換。
平衡環由鑄鐵制成，不銹鋼多級泵固定在出口部分。它與平衡盤構成平衡裝置。
平衡盤由耐磨鑄鐵制成，位于填料腔內。用于固定葉輪和保護泵軸。屬于易損件，磨損后可更換備件。
軸承為單列向心球軸承，采用鈣基潤滑脂潤滑。
填料具有密封作用，防止空氣進入和大量液體泄漏。填料密封由進水段和尾蓋上的填料室、填料壓蓋、填料環和填料等組成。少量高壓水流入填料室起到水的作用海豹。
填料的松緊度一定要合適，不能太緊也不能太松，液體可以一滴一滴的滲出來。
如果填料太緊，套管容易發熱，消耗電能。
如果填料太松，會因液體流失而降低泵的效率。
