IHG型立式化工管道泵

IHG型立式化工管道泵
產品介紹

一、IHG型立式化工管道泵--產品概述：


ejiamp牌立式化工泵IHG型，是在ISG管道泵技術的基礎上，自行研究開發的新一代節能、環保立式離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。是意嘉泵業參照國際ISO2858和國家標準JB/T53058-1993所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品。系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。

1、ISG型立式管道泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為－20℃~+120℃。
4、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。
5、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵，適用于環境聲要求很低的場合及空調循環等。


二、IHG型立式化工管道泵--工作條件:


1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。管道離心泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

三、產品特點:


運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

1、立式單級單吸化工泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
6、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。

四、IHG型立式化工管道泵--用   途：


IHG型立式化工管道泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食口制藥等部門，使用溫度為-20℃~+105℃。


五、IHG型立式化工管道泵--結構說明:


1、機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，適用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。
2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。
3、機械密封采用硬質合金材質。

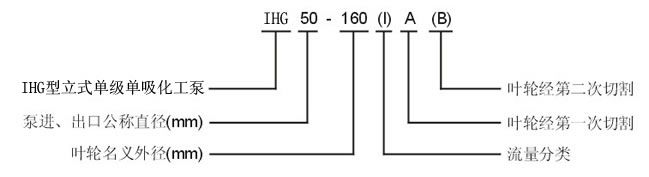

六、IHG型立式化工管道泵--型號意義：



 七、結構說明：

ihg結構說明



1
排氣閥
4
泵蓋
7
聯體座
10
葉輪螺母
2
葉輪
5
軸承
8
機械密封
11
泵體
3
沖洗冷卻水管
6
電機
9
承磨付

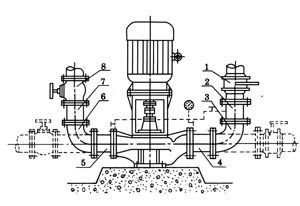

八、安裝方式：

管道離心泵安裝方式





1
進口閥門
3
彎管
5
直管
7
直管
2
直管
4
直管
6
彎管
8
出口閥門

技術參數：



流量
揚程
m
效率
%
轉速
r/min
電機
功率
kw
汽蝕
余量
m
重量
kg
m3/h
l/s
IHG15-80
1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2900
0.18
2.3
17
IHG20-110
1.8
2.5
3.3
0.50
0.69
0.91
16
15
13.5
25
34
35
2900
0.37
2.3
25
IHG20-160
1.8
2.5
3.3
0.50
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
29
IHG25-110
2.8
4.0
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
26
IHG25-125
2.8
4.0
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
28
IHG25-125A
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
35
35
2900
0.55
2.3
27
IHG25-160
2.8
4.0
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
39
IHG25-160A
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
31
31
2900
1.1
2.3
34
IHG32-100I
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32
IHG32-125
3.5
5.0
6.5
0.97
1.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
28
IHG32-125A
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
43
43
2900
0.55
2.3
28
IHG32-160
3.1
4.5
5.8
0.86
1.25
1.61
33
32
30
34
40
42
2900
1.5
2.3
28





IHG32-160I
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
47
IHG32-200
3.1
4.5
5.8
0.86
1.25
1.61
51
50
48
28
35
37
2900
3
2.0
47
IHG32-200I
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
43
IHG32-200IA
2.8
4.0
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
74
IHG40-100
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
32
IHG40-100A
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
52
52
2900
0.37
2.3
32
IHG40-125
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
34
IHG40-125A
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
33
IHG40-160
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
47
IHG40-160A
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
43
IHG40-160B
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
38
IHG40-200
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
74
IHG40-200A
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
62
IHG40-200B
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
29
29
2900
2.2
2.3
52
IHG40-250
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
105
IHG40-250A
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
98
IHG40-250B
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
77
IHG40-100I
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55 62 60
2900
1.1
2.3
34
IHG40-100IA
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
60
60
2900
0.75
2.3
32
IHG40-125I
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
38
IHG40-125IA
8
11
14.5
2.22
3.05
4.03
17
16
14
57
57
57
2900
1.1
2.3
33
IHG40-160I
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
56
IHG40-160IA
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
47
IHG40-160IB
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
50
50
2900
1.5
2.3
43
IHG40-200I
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
85
IHG40-200IA
8.3
11.7
15.3
2.31
3.25
4.25
45
44
42
37
45
45
2900
4
2.3
75
IHG40-200IB
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
44
44
2900
3
2.3
63
