ISG、ISW單級離心泵的工作原理

ISG、ISW單級離心泵的工作原理

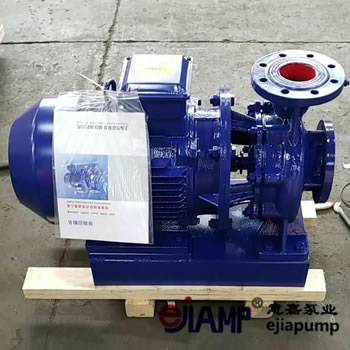

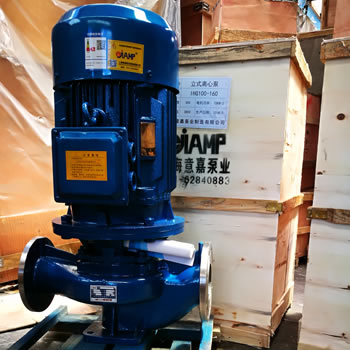

ISG、ISW單級離心泵分別為立式單級管道離心泵和臥式單級管道離心泵是指泵軸上只有一個葉輪的離心泵，那么單級離心泵的工作原理又是怎樣的？這里介紹液下單級離心泵（以下簡稱離心泵）的工作原理：離心泵的主要過流部件有吸水室、葉輪和壓水室。吸水室位于葉輪的進水口前面，起到把液體引向葉輪的作用；壓水室主要有螺旋形壓水室（蝸殼式）、導葉和空間導葉三種形式；葉輪是泵的最重要的工作元件，是過流部件的心臟，葉輪由蓋板和中間的葉片組成。 離心泵工作前，先將泵內充滿液體，然后啟動離心泵，葉輪快速轉動，葉輪的葉片驅使液體轉動，液體轉動時依靠慣性向葉輪外緣流去，同時葉輪從吸入室吸進液體，在這一過程中，葉輪中的液體繞流葉片，在繞流運動中液體作用一升力于葉片，反過來葉片以一個與此升力大小相等、方向相反的力作用于液體，這個力對液體做功，使液體得到能量而流出葉輪，這時液體的動能與壓能均增大。

ISG、ISW單級離心泵的工作原理動畫圖：

    離心泵依靠旋轉葉輪對液體的作用把原動機的機械能傳遞給液體。由于管道離心泵的作用液體從葉輪進口流向出口的過程中，其速度能和壓力能都得到增加，被葉輪排出的液體經過壓出室，大部分速度能轉換成壓力能，然后沿排出管路輸送出去，這時，葉輪進口處因液體的排出而形成真空或低壓，吸水池中的液體在液面壓力（大氣壓）的作用下，被壓入葉輪的進口，于是，旋轉著的葉輪就連續不斷地吸入和排出液體。

單級離心泵
