氣動雙隔膜泵工作原理||意嘉氣動隔膜泵
在氣動雙隔膜泵的兩個對稱工作腔中中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從氣動雙隔膜泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。

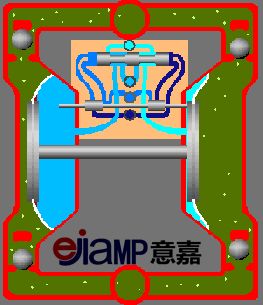

在下圖所示中壓縮空氣由進入配氣閥，使氣動雙隔膜泵膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。
性能特點：
1．不需灌引水，吸程高達5米，揚程達70米，出口壓力≧7bar；
2．流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3．揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)；
4．該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5．不必用電，在易燃、易爆場所使用安全可靠；
6．可以浸沒在介質中工作；
7．使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8．結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9．可輸送較粘的液體(粘度在1萬厘泊以下)；
10．本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
11．塑料法蘭壓力：PN0.6MPa(10bar),金屬法蘭壓力：PN1.0MPa(10bar)。
