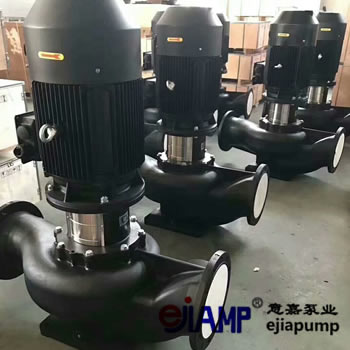

TD250-20/4SWHC管道離心泵

1. TD250-20/4SWHC管道離心泵-產品概述：
 ejiampTD250-20/4SWHC管道離心泵是由意嘉研發生產的綠色，環保，節能，高效的管道離心泵。丹麥技術的泵業。同時，根據溫度和介質，將TD高效立式管道離心泵用于熱水，高溫，腐蝕性化學泵和油泵。本產品具有節能，低噪音，性能穩定的特點。 該單位的科學技術人員是聯合國水泵專家。他們選擇了出色的液壓模型，使用了ISG單級離心泵的性能參數，并在常規立式泵的基礎上進行了巧妙的組合設計。該系列產品具有高效，節能，低噪音，性能可靠的優點。符合最新的國家機械部門JB /T53058-1993標準。產品根據ISO02858標準進行設計和制造。TD管道離心泵是新一代立式單級管道離心泵，該泵配有標準的電機和機械密封。與上一代產品相比，該產品的工作曲線范圍更廣，效率更高，并且不易受液體中雜質的影響。該系列產品設計為可從頂部拉出的管道結構，并且無法拆卸管道進行常規維護。多級泵所有系列的泵都使用創新的易于拆卸的機械密封，無需拆卸電機即可更換機械密封。

第二，TD250-20/4SWHC管道離心泵-主要功能：
 1。 TD250-20/4SWHC管道離心泵，配備標準電機和機械密封。與同類產品相比，此類產品的結構不易受到泵送液體中雜質的影響。
該產品設計為可在頂部拆卸，可以在不影響管道系統的情況下維護泵。
 2。葉輪直接安裝在電機軸上，以確保泵的同心度，從而提高了泵的運行穩定性，并延長了泵的使用壽命。
 3。軸封采用機械密封或機械密封組合，并采用優質的硬質合金密封圈，提高了密封的耐磨性，有效地延長了泵的使用壽命。
 4 。方便的安裝和維護，無需拆卸管道系統。
泵的入口和出口具有相同的口徑，從而簡化了管道的連接。
 5。根據流量和揚程的需要，可以采用泵的串聯和并聯運行模式。
 6。根據需要，吸入口和排出口可以安裝在同一方向或90°，180°和270°的不同方向，以適應不同的連接場合。
 7?？梢愿鶕?jù)泵的需要增加或減少泵頭，并結合切割葉輪的外徑滿足要求，而無需更改安裝面積。
第三、TD250-20/4SWHC管道離心泵主要用途：
隔膜泵該產品適用于不含雜質的清潔，稀薄，無腐蝕性，無爆炸性和易燃的液體任何可能對泵造成機械或化學損壞的固體顆粒和纖維。液體的具體要求和應用如下：當液體為粘性或稠密液體時，將導致泵的特性曲線減小并降低能耗。
液體溫度：-15℃?110℃系統
最大壓力：PN12 bar（常規類型）；特殊類型的PN16棒。
當TD立式管道離心泵產品用于輸送水時，可用于生活用水，工業用水，冷卻系統水和區域供熱系統冷和熱水。
TD產品可在以下位置使用：
※主循環泵 ※混合回路中的泵
※鍋爐混流泵
※燃?xì)庵评浔?
※部分流量過濾泵
 ※恒壓系統用泵
※家用熱水循環
TD250-20/4SWHC管道離心泵產品已在工業上使用。
例如化學，制藥，食品加工和其他行業。
可用于：
※原材料
※系統增壓
※混合回路循環泵
四，TD250-20/4SWHC管道離心泵的工作條件：
 1。吸氣壓力≤1.0Mpa，或泵系統的最大工作壓力≤1.6Mpa，即泵的吸入口壓力+泵壓頭≤1.6Mpa，泵的靜壓試驗壓力為2.5Mpa，TD立式管道離心泵訂貨號
請指出系統的工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時另外提出。
為了在制造過程中將鑄鋼材料用作泵的流動部件和聯接部件。
 2。排污泵輸送介質中固體顆粒的體積含量不超過每單位體積0.1，并且顆粒尺寸小于0.2mm。注意：如果使用的介質帶有細小顆粒，請?jiān)谟嗁彆r(shí)注明，以便使用耐磨的機械密封。
 3。環境溫度\\ u003c40℃，相對濕度\\ u003c95。
注：如果所用介質是細顆粒，請?jiān)谟嗁彆r(shí)注明，以便制造商使用耐磨的機械密封。
 V。結構說明：
 1。泵和電機的端蓋相同，軸向尺寸縮短，結構簡單。
 2。泵體上有一個取壓孔和一個排水孔。
 3。泵體上有一個排氣閥，可以在工作之前將泵中的空氣排出。
 4。泵體的底部設有安裝底板和螺栓孔，以確保牢固地安裝整個單元。
 6。型號意義：
 TD高效節能
 250進出口尺寸
 20G /4頭/電機系列
