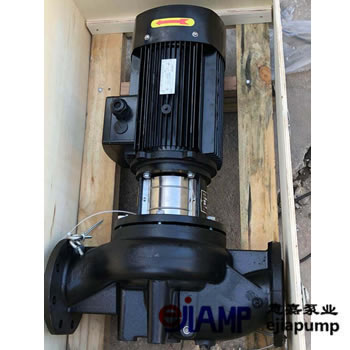

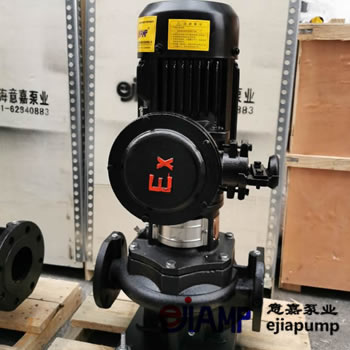

TD立式離心泵

1.TD立式離心泵-產品概述：
 ejiamp品牌TD立式離心泵是由開發和生產的綠色，環保，節能，高效的管道離心泵意嘉泵業隨著丹麥技術的引進。它用于輸送不含固體顆粒和液體的清水，其物理和化學性質類似于水。
同時，基于TD高效立式管道離心泵，根據使用溫度和介質調配適用于熱水，高溫，腐蝕性化學泵和油泵的泵。
該產品具有節能，低噪音，性能穩定等特點。
本機的技術人員和內部水泵專家選擇了出色的水力模型，采用了ISG離心泵的性能參數，并在通用立式泵的基礎上進行了巧妙的組合設計。
該系列產品具有高效，節能，低噪音，性能可靠的優點。
它符合中華人民共和國機械部的最新JB / T53058-1993標準。
產品根據ISO02858標準進行設計和制造。

TD立式離心泵是新一代立式單級管道離心泵，該泵配有標準的電動機和機械密封。與上一代產品相比，該產品的工作曲線范圍更廣，效率更高，并且不易受到液體中雜質的影響。
該系列產品的設計具有頂部可拉出的管道結構，可以將管道卸下以進行常規維護和修理。
所有系列的泵均使用創新的機械密封件，可以輕松拆卸，并且無需卸下電動機即可更換機械密封件。
 2。TD立式離心泵的主要特點：
 1。TD立式離心泵，配備標準電機和機械密封。與同類產品相比，此類產品的結構不易受到泵送液體中雜質的影響。
該產品設計為帶有拉出式頂部的拆卸和組裝形式，可以在不影響管道系統的情況下維護泵。
 2。葉輪直接安裝在電機軸上，以確保泵的同心度，從而增強了泵的運行穩定性并延長了泵的使用壽命。
 3。軸封采用機械密封或機械密封組合，并采用優質的硬質合金密封圈，提高了密封的耐磨性，可以有效地延長泵的使用壽命。
 4，方便的安裝和維護，無需拆卸管道系統。
泵的入口和出口具有相同的口徑，從而簡化了管道的連接。
 5。根據流量和揚程的需要，可以采用泵的串聯和并聯運行模式。
 6。根據需要，可將吸氣口和排氣口安裝在同一方向或90°，180°，270°的不同方向上，以適應不同的連接場合。
 7?？梢愿鶕?jù)泵級的需要來增加或減少泵頭，并結合切割葉輪的外徑來滿足要求，而無需更改安裝面積，這是其他泵所沒有的。
 三。TD立式離心泵-主要用途：
該產品適用于清潔，稀薄，無腐蝕性，非爆炸性和易燃，不含任何固體的液體可能對泵造成機械或化學損壞的顆粒和纖維。液體的具體要求和應用如下：如果在濃稠液體的情況下使用液體，則會導致泵的特性曲線下降，并增加能耗。
液體溫度：-15℃?110℃系統＃ ##最大壓力：PN12 bar（常規類型）； PN16特殊型號。
 TD產品可在以下位置使用：
※主循環泵
 ※混合回路中的泵
※鍋爐混流泵
※燃?xì)饫鋮s器泵
※部分流量過濾泵
※泵用于恒壓系統
※家用熱水循環
 TD立式管道離心泵產品已在工業中使用。
例如化學，制藥，食品加工和其他行業。
可用于：
※※原料運輸
※系統增壓
※混合循環泵
四。 TD立式管道離心泵的工作條件：
 1。吸氣壓力≤1.0Mpa，或泵系統最大工作壓力≤1.6Mpa，即泵吸入口壓力+泵壓頭≤1.6Mpa，泵靜壓力試驗壓力為2.5Mpa，宜家泵業TD立式管道離心泵訂購請注明系統的工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時另行說明。
為了使泵的流通零件和連接零件使用鑄鋼材料。
 2。輸送介質中固體顆粒的體積含量不超過單位體積的0.1，粒徑小于0.2mm。注意：如果使用的介質是細顆粒，請?jiān)谟嗁彆r(shí)注明，以便可以使用耐磨的機械密封。
 3。環境溫度\\ u003c40℃，相對濕度\\ u003c95。
注意：如果使用的介質是細顆粒，請?jiān)谟嗁彆r(shí)注明，以便制造商可以使用耐磨的機械密封。
 五。結構說明：
 1。泵和電機的端蓋相同，軸向尺寸縮短，結構簡單。
 2。泵體上設有承壓孔和排水孔。
 3。泵體上有一個排氣閥，可以在工作之前將泵中的空氣排出。
 4。泵體的底部設有安裝基板和螺栓孔，以確保整個裝置的穩定安裝。
