管道離心泵基礎知識

管道離心泵基礎知識：

內部窩輪轉動使水上升，內部壓強變小，由于大氣壓，水又進入窩輪部分。實際上也是水泵，一般直接裝在水管道上、叫管道泵。

民用小型管道泵常用于水壓不足的水管上增加水壓，也可用于其他水循環系統。

另外還有熱水管道泵、微型管道泵等...。

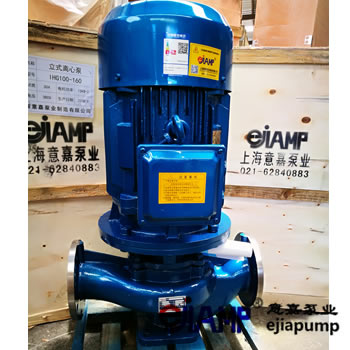

ISG管道泵，由電機殼體1、電機定子2、電機轉子3、密封套筒4、水泵殼體5、水泵葉輪6、端蓋7、電機轉軸8、過濾器9、端蓋槽10、密封膠圈11和石墨軸承12組成，其特征在于密封套筒4將電機定子2和電機轉子3屏蔽隔開，并用密封膠圈11密封，在端蓋7內有一過濾器9，端蓋7上有端蓋槽10，軸承采用石墨滑動軸承12，水泵葉輪6采用改性聚苯醚PPO塑料，電機殼體1采用壓鑄鋁合金或鑄鐵材料，供電電壓常見380v/3相,220v/單相AC.一般功率幾＋瓦至幾百瓦不等。

管道離心泵特點和作用

IRG管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式單級離心泵具有很大的優越性。管道泵具有以下特點：

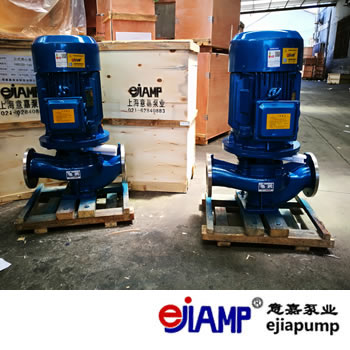

　　管道泵結構緊湊，機泵一體化，體積小。其立式結構具有安裝占地面積小，運行平穩，安裝無需調整。

　　2、泵進出口設計成規格相同法蘭，且位于同一中心在線，可象閥門一樣直接安裝在管路上，且中心低，便于管道布置，安裝方便。

　　3、泵與電機同軸，軸向尺寸短，使泵運行更加平穩，噪音低。

　　4、取消傳統軸封方式，避免了輸送介質的外泄，因此具有完全無泄漏的顯著特點。

　　
　　TD管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。管道泵的優越性主要體現在以下幾點：

　　1．管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。

　　2．管道泵適用于采暖、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。

　　3．管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。

　　4．ISG管道離心泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

　　5．管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T(mén)1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下
