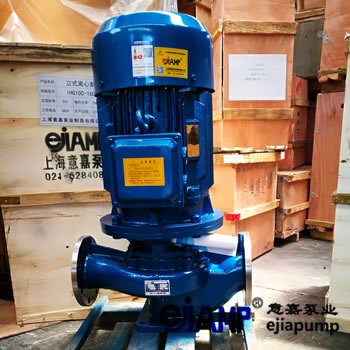

ISG型單級立式管道泵

ISG型單級立式管道泵產品概述：
ISG單級立式管道泵是采用IS型離心泵性能參數和立式泵獨特之長是代替IS型離心泵、DL型多級泵、SG型管道泵等常規泵的理想產品。
   同時根據使用溫度、介質的不同在ISG型立式管道離心泵的基礎上派生出熱水管道泵、高溫管道泵、腐蝕性化工泵、油泵等系列產品，ISG管道泵具有高效節能、嗓音低、性能可靠等優點。

ISG單級立式管道泵產品特點：
   1.泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2.葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4.安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5.可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6.可根據管路布置的要求采用泵的豎式和橫式安裝。
流量范圍：
1.5～1200m3/h，揚程范圍8～150m，分基本型、流分型、A、B切割型等200多種規格。根據流量介質和溫度不同，設計、制造成同參SLY型熱水泵、SLH化工泵、SLY（YG）型和SLHY型化工防爆管道油泵等系列產品。
ISG型單級立式管道泵產品用途：
ISG單級立式管道泵供輸送清水及物理性質類似清水的其它液體之用。使用介質溫度80℃以下。適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、采暖、浴室冷暖特環增壓及設備配套等。
工作條件：
1.吸入壓力≤1.0Mpa，或泵系統*工作壓力≤1.6Mpa，即泵吸入口壓力+泵揚程≤1.6Mpa。
2.泵靜壓試驗壓力為2.5Mpa。訂貨時請注明系統工作壓力。
3.泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
4.環境溫度
5.所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度
安裝注意事項：
1、安裝前應檢查水泵和電機有無損傷，泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免水泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
3、泵與電機是整體結構，安裝時無需找正，十分方便。
4、當輸送熱水液體時，為了不使泵承受管路的熱變形，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。
5、泵體兩端法蘭規格均按1．6 M Pa標準確定，所以配備管路時應規格相同。
6、為了不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
7、排出管路如裝逆止閥應裝在閘閥的外面。
8、泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
9、為了維修方便和使用安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
10、安裝完畢后盤動泵軸，葉輪應無摩擦和卡死現象。
管道泵啟動與停止：
起動前準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵使?jié)櫥哼M(jìn)入機械密封端面。
5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正桷。
4、調節出口閥幵度以所需工況，如用戶在泵出口處裝有流靈表或壓力表，應通過調節出口閥門幵度使泵在性能參數表所列的頷定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口闔門幵度，測璗泵的電機電流，使電機在額定電流內運行，否則將造成泵超員荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門幵啟大與小和管道工況有關。5、檢査軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
6、檢查電機、軸承處溫升≦70℃。
停止：
1、高溫型管道泵先降溫，降溫速度
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期不使用，應將泵內液體放盡。
