污水處理設備中常用泵類選用

污水在整個處理工藝過程中，從污水處理廠進水口到出水口，期間使用的設備比較多的就是各種各樣的泵。通過梳理發現，污水處理廠常用的泵，主要分為三大類：污水提升泵、加藥泵、污泥泵，下面簡單為大家介紹下這三種常用泵。

　　污水提升泵

　污水提升泵的主要作用，就是將污水從一個水池抽送到另一個水池，或從一個污水處理環節輸送到另一個處理環節，實現污水的傳輸作用，在污水處理過程中使用的比較多些。

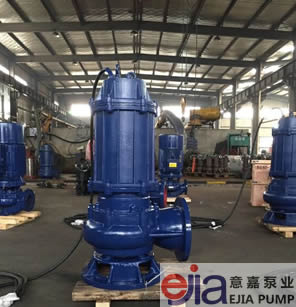

　　污水提升泵放在污水處理廠進水口，污水管網輸送過來的污水，水位較低，需要用污水提升泵，將水位較低的污水抽送到后續的處理工藝設備中。很多污水處理設施按高程設置，通過水位差，使污水實現自流，自動流向后續設施中，從而減少能耗。另一個作用，是把上一個水池處理過的污水，抽送到下一個水池，進行下一個不同的污水處理工藝。此類污水提升泵主要是高揚程、大流量，滿足快速輸送水體要求，提高污水處理效率。可選用QW潛水排污泵，ZW自吸排污泵，YW液下排污泵，GW管道排污泵，LW污水泵，QBY氣動隔膜泵等。

　　加藥泵

　　加藥泵主要是添加污水處理藥劑到污水池，使污水處理藥劑與污水中的某些污染物發生中和反應，去除污染物，凈化水體。污水處理藥劑在加藥箱內配制好，經攪拌器攪拌均勻后，投入溶液箱。加藥泵從溶液箱中吸入藥液，然后與工作介質的水混合，輸送到污染水體中，實現加藥的目的。加藥泵接觸的污水處理藥劑理化性質不同，根據藥劑特點選擇相應的加藥泵，加藥過程的平穩性、準確性也是要考慮的。

　　污泥泵

　　污泥泵主要作用，是把污水處理后產生的污泥，從水池底部抽取出來，去做污泥處理。污泥泵主要用在產生污泥的池子，比如沉淀池、污泥池、生化池、過濾池等。污泥泵把產生的污泥抽送給壓濾機，壓濾機把污泥中的水分去除，實現污泥處理。污泥泵的壓力大小，決定污泥泵抽送污泥的含水量大小，對后面的壓濾機的污泥處理產生直接影響?？蛇x用G型單螺桿泵，NL泥漿泵，QW污泥泵，QBY氣動污泥泵。

G型單螺桿泵

G系列單螺桿泵產品概述：

上海意嘉泵業制造有限公司生產的ejiamp牌G型單螺桿泵是一種內嚙合的密閉式螺桿泵，屬轉子式容積泵，由于這種泵對介質的適應性強，流動平穩，壓力脈動小，自吸能力高，這是其它任何泵種所不能替代的。我廠對國外生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產品進行不斷的改革創新。目前我單位的產品已自成一體系，零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。揚程為60-120m，可滿足廣大用戶對單螺桿泵的不同需求。

G型單螺桿泵產品優點：

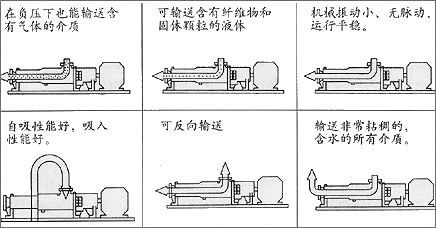

螺桿泵與其他泵類的優勢比較：

1、與離心泵相比螺桿泵無需安裝閥門，流量是穩定的線性流動;
2、與柱塞泵相比螺桿泵具有自吸能力強、吸入高度強;
3、與隔膜泵相比螺桿泵可輸送各種混合雜質含有氣體及固體顆?；蚶w維的介質，也可輸送各種腐蝕性物質;
4、與齒輪油泵相比，螺桿泵可輸送高粘度的物質;
5、與柱塞泵，隔膜泵及齒輪泵不同的是，螺桿泵可用于藥劑填充和計量。

QXB潛水離心曝氣機

一、品牌介紹:

　　上海意嘉泵業制造有限公司生產的潛水?dāng)嚢铏C(jī)、低速潛水推流器、雙曲面攪拌機、潛水曝氣機、射流曝氣機、旋流曝氣器、機械格柵、污水處理設備等產品，擁有完整、科學的質量管理體系。濟上海意嘉泵業的誠信、實力和產品質量獲得業界的認可。

二、設備名稱：

　　離心式曝氣機、潛水曝氣機、潛水離心曝氣器、自吸式潛水曝氣機、潛水射流曝氣機、曝氣器、qxb 潛水曝氣 、dsa系列潛水曝氣機、潛水離心曝氣機、潛水推流曝氣機、曝氣機、污水處理曝氣機、射流曝氣機、表面曝氣機，造流曝氣機。

三、型號表示方法：

四、設備用途：

　　QXB型離心式潛水曝氣機用于污水處理廠曝氣池、曝氣沉砂池，對污水污泥的混合液進行充氧及混合，以及對污水進行生化處理或養殖塘增氧，進氣量為10-32m3/h，增氧能力0.37-24kg2/h，電機功率為0.75-22kw。
　　
五、設備原理：

　　QXB型離心式潛水曝氣機采用電機和葉輪直接聯結傳動結構，簡稱直聯式。旋轉的葉輪在水中產生一個離心力，通過離心力在葉輪周圍形成一個負壓區，空氣通過進氣管被吸入，被吸入的空氣和水在混合盤內混合，隨后這種良好的均勻的混合物自動從排出口四周噴出。由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
　　此過程包括以下幾個方面：混合盤中的空氣與水混合產生氣液混合效應，出口排出的氣液混合液形成循環和對流；大量空氣分子中的氧氣高速運動獲得一個極高的氧氣吸收效率。
　　
六、結構特點：

　?。?）潛水離心式曝氣機采用引進德國ABS潛污泵技術，葉輪流道采用無堵塞式，運行安全、可靠；
　　（2）潛水離心式曝氣機無需要提供氣源，省去鼓風機，工程投資少；
　　（3）潛水離心式曝氣機吸入空氣多，產生氣泡多而細，溶氣率高；
　?。?）潛水離心式曝氣機除吸氣口外，其余部分潛入水中運行、噪聲?。?br />　?。?）潛水離心式曝氣機結構緊湊、占地面積小、安裝方便。
　　

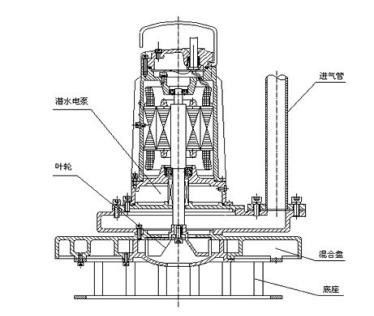

七、結構示意圖：

八、設備特性：

　　1、獨特的混氣室設計，吸入空氣量多，混合效果好，氧氣溶解率較高，微小氣泡所占比率大，充氧效率高且充氧面積寬；
　　2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；池中無死區，夾帶氣泡的水平曝氣流能完全沖刷池底的每個角落；
　　3、結構簡單、緊湊、機組壽命長，能承受大負荷的軸承，采用油浴的轉軸密封和吸入葉輪腔的空氣防止工作時水與密封件接觸，這些都保證曝氣機在24小時連續工作，長期無故障運行；
　　4、節省工程投資，無需提供氣源，省去鼓風機，安裝方便，噪音?。贿M(jìn)氣管出水面可加裝消音器，增強消音效果。

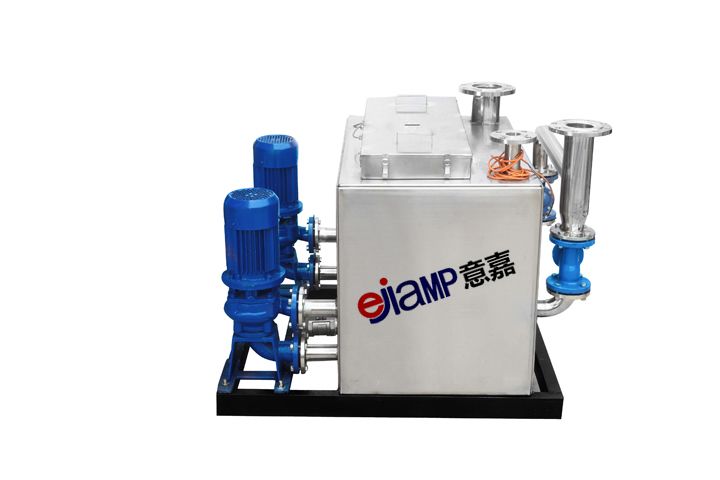

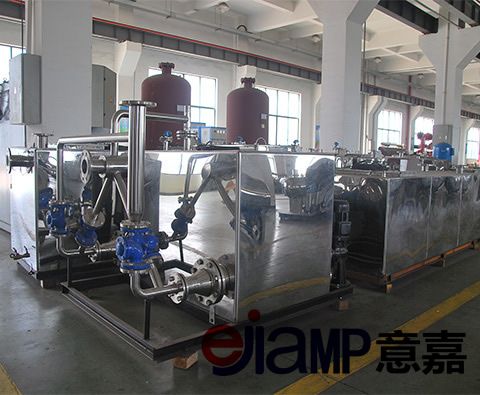

EJWB系列一體化污水提升設備

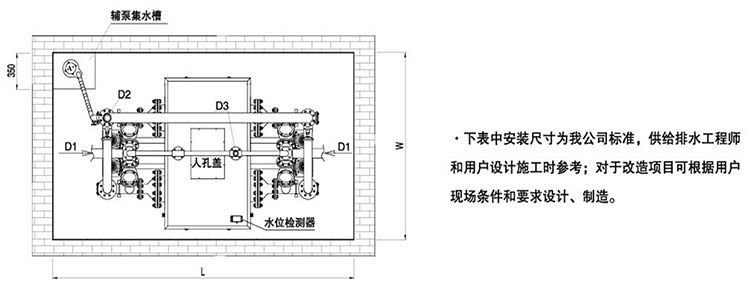

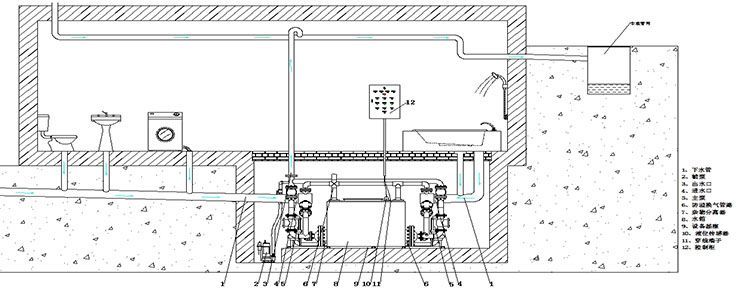

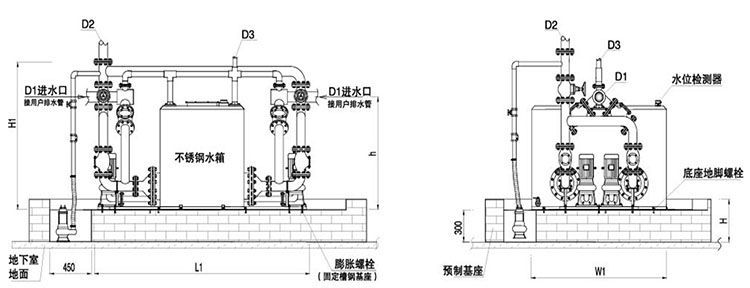

EJWB系列一體化污水提升設備可以內置止回閥并額外提供一個DN100的上進水口和一個DN50的側進水口，EJWB系列一體化污水提升設備可用于收集廁所排泄物、淋浴、洗手盆、洗衣機等的液體并泵送至主排污系統，也可用于空調冷凝水的收集,并泵送到排水系統。污水提升設備應用領域: 地鐵站、工程、醫院、學校、會所、商場、別墅、地下室等等，還有一些需要污水提升排污場所都可以使用,該設備是目前公司的一款污水提升設備,如果需要了解更多詳情,客戶可以咨詢意嘉廠家!

產品細節

搭扣設計，穩固性好，簡單方便易操作

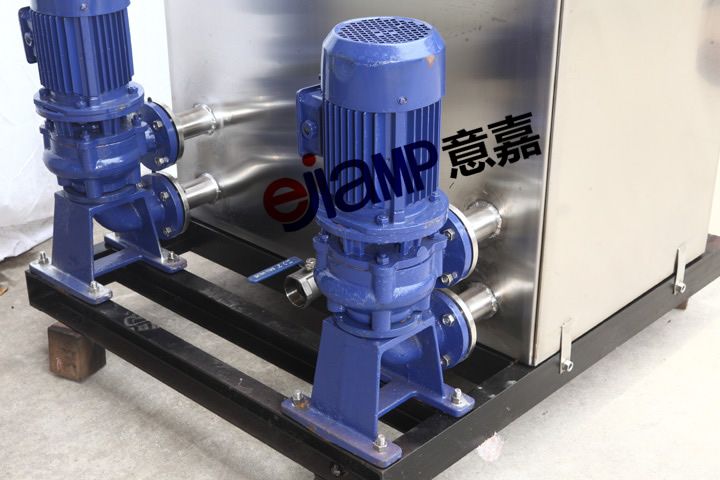

高性能LW立式排污泵

主要特點：

1、EJWB系列一體化污水提升設備排污能力強、無堵塞污物不經過污水泵葉輪，不會對污水泵造成堵塞，延長了泵的使用壽命；而且排污物直徑不受限于葉輪流道大小，可排污物直徑最大為排出管徑80%。
2、環保、無污染污水在密封狀態下儲存及排放，不外溢、無臭味，不會污染周邊環境；生活排水管道上單向閥有效的阻擋了臭味的回流。
3、免清掏、免維修污水與污物先進入粉碎過濾器內，將過濾器中德纖維、固體顆粒粉碎后分離，污水進入集水箱，粉碎后的雜質擋在沉積腔里。再通過反沖洗的功能一起排出，設備每運行一次，污物排出一次，同時利用自動沖洗能共將水箱沖洗一次，真正實現無沉淀、免清掏、免維修，大大減少了日常維護工作及維護費用。
4、提高建筑物使用率產品的緊湊設計不僅使得外形美觀，而且占地面積小、安裝方便、節省地下室空間，大大降低運行費用和土建費用。
5、EJWB系列一體化污水提升設備自動化控制系統，系統能實現全自動控制，具有手動/自動切換、主副泵定時交替動行、高低水位自動啟動、各種故障報警等功能，綜合樓宇自動化設計；另可根據用戶需求配置人機界面，可視化遠程調整、監測和維護。

性能特點：
1、應用范圍廣 2、結實耐腐蝕 3、完全密閉,無異味散發 4、方便連接,多個進水口 5、維護方便,耦合安裝  6、內置球形止回閥 7、專利設計的切割系統 8、智能控制、聲光報警。

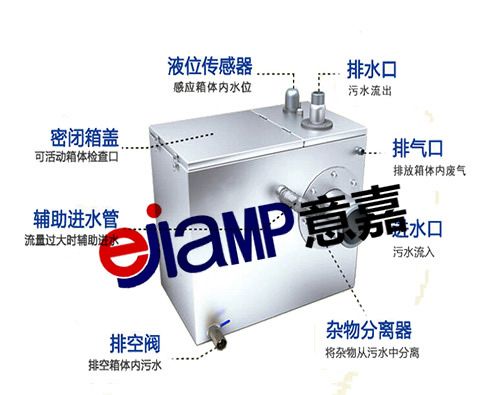

污水提升器特點：

1、304不銹鋼箱體：304不銹鋼箱體，具有抗震、耐蝕性、毫不滲漏、外形美觀、使用壽命長等特點。
2、密閉式箱體：水箱采用全密閉式，設有檢查專用活動密閉式蓋板，保證設備無臭氣、異味產生，保證箱體內污水無外溢。
3、采用品牌排污泵：連宇污水提升器（設備）采用安全可靠的優質排污泵，即可保證排水的順暢，降低了使用和維修成本，打破依賴進口絞刀泵進行污水提升易纏繞堵塞的弊端。

4、分體式雜物分離裝置：分體式雜物分離實現了雜物和污水的分離，雜物通過進水管路進入雜物分離裝置，并暫存在雜物分離器中，污水正常流入密閉式箱體，雜物不接觸排污泵葉輪，排污泵工作排水時，通過排水管路，利用排污泵的排水水壓，帶走雜物分離器中暫存的雜物，提升排放到市政管網。徹底杜絕了用絞刀泵解決堵塞，但會纏繞泵、卡泵的停機情況發生。
5、管路材質無縫鋼管：PW系列地下室污水排放設備管路均采用無縫鋼管。
6、全自動智能控制：采用可編程PLC控制技術，手動、自動轉換，降低了人工控制的難度和強度。獨有設計模式保證各種使用環境中污水提升設備的正常安全運行工作，并具有報警提示功能，保證用戶使用的連續性。

QSB潛水射流曝氣機

一、潛水射流曝氣機的原理及用途：

　　潛水射流曝氣機是通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，可以調節進氣量。正因?yàn)槿绱?，射流式曝氣機可以在水位變化較大的池中應用。

二、潛水射流曝氣機的主要特點：

　　該潛水曝氣機由潛水電泵與噴射泵組成，從而使水體攪動與充氧同時進行，既可獲得較高的氧氣吸收率，又具有葉輪無堵塞優點；強有力的單向液流，造成有效的對流循環，且電機負荷隨水位的變化很小，安裝簡單。
　　1、效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高3～4倍，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。
　　2、結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。
　　3、系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音小；曝氣機選用專用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。
　　4、投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、潛水射流曝氣機的使用范圍：

　　QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的專用曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；也可用于水產養殖塘增氧和景觀水養護；也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

　　適用工況：

　　可在下列條下下正常連續運行：
　　1、最高介質溫度不超過40°C；
　　2、介質的PH值在5~9；
　　3、介質密度不超過1150kg/m3。

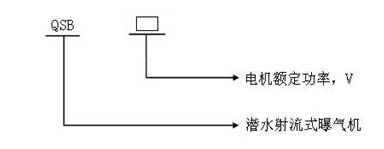

四、潛水射流曝氣機的型號表示方法：

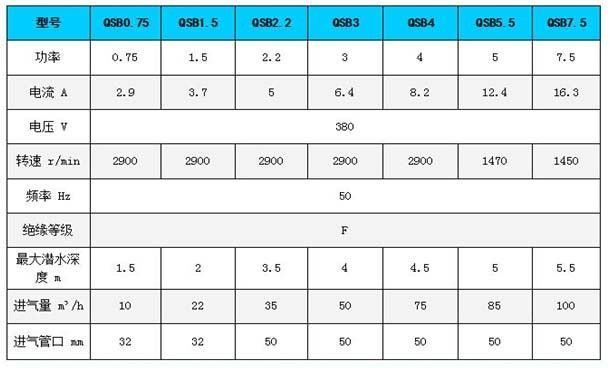

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

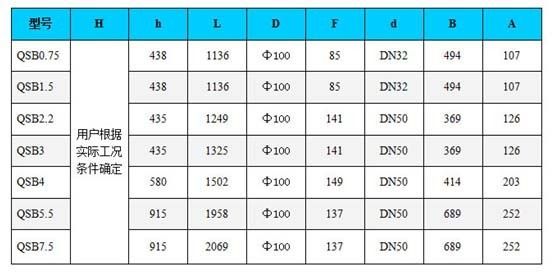

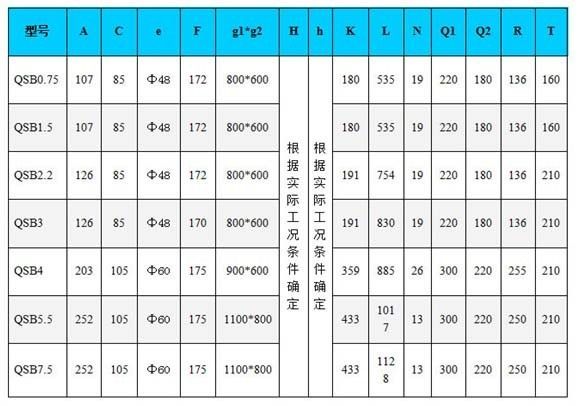

六、潛水射流曝氣機的選型與安裝：

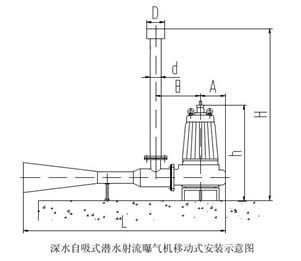

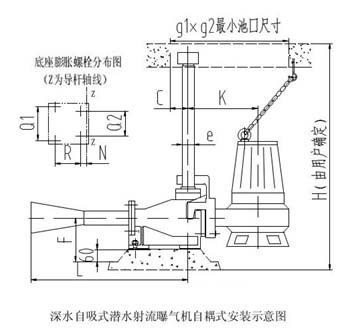

　　 潛水射流曝氣機需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優質設備，更好地滿足用戶的需求。安裝形式有自耦式和移動式兩種。自耦式安裝是將曝氣裝置和專用的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、成本低等特點。

　　曝氣裝置由曝氣器、布?xì)夤艿馈⑷?、四通、彎頭、調節器、連接件、清除裝置等組成。布?xì)夤艿腊赐ǔ５沫h(huán)形布置，曝氣器按供氣量和池形布置密度，曝氣器和布?xì)夤艿赖倪B接采用G3/4螺紋連接，底座為內螺紋（固定于布?xì)夤艿郎希┢貧馄鳛橥饴菁y，安裝時先把調節器按所需尺寸用膨脹螺栓固定在池底，然后用抱箍把布?xì)夤艿拦潭ㄔ谡{(diào)節器上，為防止其它作業如電焊火花和土建時，混凝土等重物 損壞曝氣裝置，必須等土建工程結束后在放水前把曝氣器裝上，為防止管道和連接部分漏氣，應放水超過曝氣器10cm左右底深度試漏，然后通氣如發現有管道連接部分漏氣應及時排除，然后正式投運。

　　空氣管設計應考慮壓力平衡，好聯成環狀網，每組進氣管應設置閥門，便于調節空氣量?？諝夤茉O(shè)計流速：干管為10-15米/秒；支管為5米/秒。曝氣器表面距池底安裝高度：270mm、250mm，推板式為200mm。
