QSB潛水射流曝氣機

一、潛水射流曝氣機的原理及用途：

　　潛水射流曝氣機是通過潛水泵產生的水流經過噴嘴形成高速水流，在噴嘴周圍形成負壓吸入空氣，經混合室與水流混合，在喇叭形的擴散管內產生水氣混合流，高速噴射而出，夾帶許多氣泡的水流在較大面積和深度的水域內渦旋攪拌，完成曝氣，并且其軸功率不隨潛沒深度的變化而變化，可以調節進氣量。正因為如此，射流式曝氣機可以在水位變化較大的池中應用。

二、潛水射流曝氣機的主要特點：

　　該潛水曝氣機由潛水電泵與噴射泵組成，從而使水體攪動與充氧同時進行，既可獲得較高的氧氣吸收率，又具有葉輪無堵塞優點；強有力的單向液流，造成有效的對流循環，且電機負荷隨水位的變化很小，安裝簡單。
　　1、效能高，應用范圍廣。由于其高速的射流流態，液氣混合充分，氧吸收率高，動力效率高。比傳統曝氣池處理效率高3～4倍，曝氣時間可明顯縮短，并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。
　　2、結構緊湊，占地面積小，安裝方便。曝氣機由潛污泵、曝氣器和進氣管三部分組成，結構緊湊，占地面積少；另外，曝氣機提供兩種安裝方式，安裝便捷，維護方便。
　　3、系統簡單，可靠性高。無需鼓風機等設備，系統簡單，除吸氣口外，其余部分均潛入水中運行，噪音?。黄貧鈾C選用專用帶切割潛污泵，高效無堵塞，設備安全可靠，使用壽命長。
　　4、投資和運行費用低。由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。

三、潛水射流曝氣機的使用范圍：

　　QSB系列潛水射流曝氣機是給水預處理和污水生化處理工藝中的專用曝氣設備，用于曝氣沉沙池、預曝氣池、氧化池等的曝氣與攪拌；也可用于水產養殖塘增氧和景觀水養護；也可以用于自來水工藝前段除鐵、錳工藝中，還可以用于高層建筑自來水補水循環工藝中。

　　適用工況：

　　可在下列條下下正常連續運行：
　　1、最高介質溫度不超過40°C；
　　2、介質的PH值在5~9；
　　3、介質密度不超過1150kg/m3。

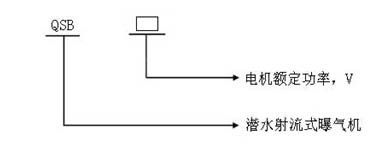

四、潛水射流曝氣機的型號表示方法：

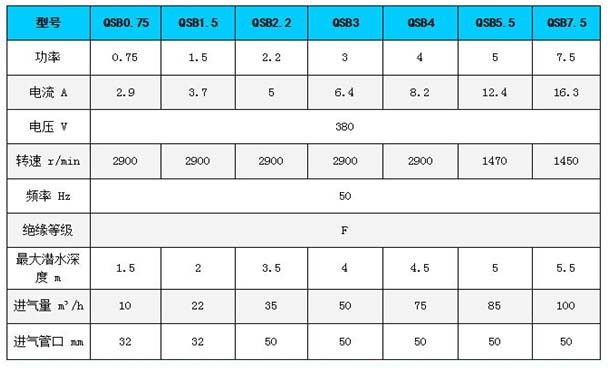

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kPa），曝氣機潛水深度3m，試驗介質為清水。在中度污水中，增氣能力可按系數0.85作為設計依據。

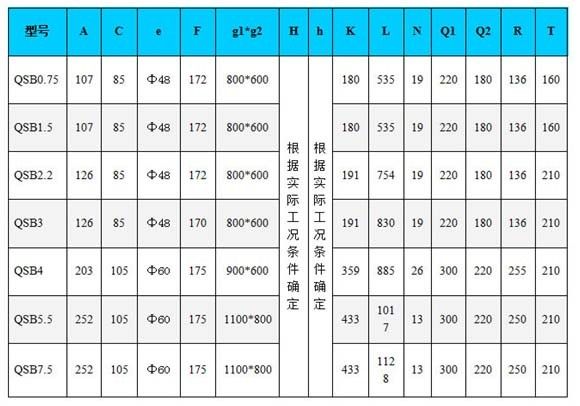

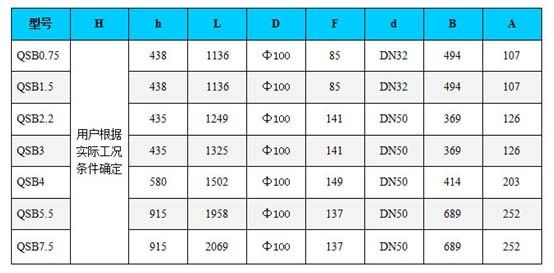

六、潛水射流曝氣機的選型與安裝：

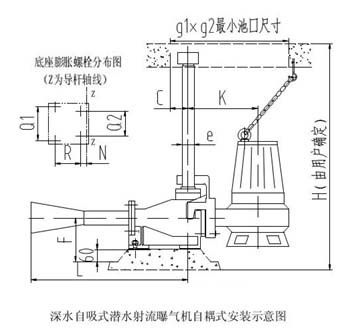

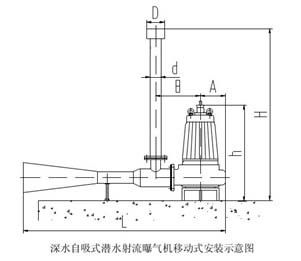

　　 潛水射流曝氣機需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供優質設備，更好地滿足用戶的需求。安裝形式有自耦式和移動式兩種。自耦式安裝是將曝氣裝置和專用的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、成本低等特點。

　　曝氣裝置由曝氣器、布氣管道、三通、四通、彎頭、調節器、連接件、清除裝置等組成。布氣管道按通常的環形布置，曝氣器按供氣量和池形布置密度，曝氣器和布氣管道的連接采用G3/4螺紋連接，底座為內螺紋（固定于布氣管道上）曝氣器為外螺紋，安裝時先把調節器按所需尺寸用膨脹螺栓固定在池底，然后用抱箍把布氣管道固定在調節器上，為防止其它作業如電焊火花和土建時，混凝土等重物 損壞曝氣裝置，必須等土建工程結束后在放水前把曝氣器裝上，為防止管道和連接部分漏氣，應放水超過曝氣器10cm左右底深度試漏，然后通氣如發現有管道連接部分漏氣應及時排除，然后正式投運。

　　空氣管設計應考慮壓力平衡，好聯成環狀網，每組進氣管應設置閥門，便于調節空氣量?？諝夤茉O(shè)計流速：干管為10-15米/秒；支管為5米/秒。曝氣器表面距池底安裝高度：270mm、250mm，推板式為200mm。

七、潛水射流曝氣機的注意事項:

　　1、決不允許用潛水曝氣機的電纜線起吊或懸掛曝氣機。在搬運或懸掛曝氣機可用帶釣的鏈條鉤在把手上或上蓋吊環上。
　　2、 如果曝氣機仍在使用或浸在水中，在0°C以下的氣溫時，可以繼續使用。
　　3、 曝氣機使用油脂或潤滑油，由于密封磨損，油脂或潤滑油會漏出。這時。請趕快將曝氣機送至本公司維修部或委托維修點，更換密封，以免將電機燒壞。
　　4、 末切斷電源時，不得移動曝氣機，人不得進入水中。
　　5、 潛水曝氣機安裝以后，不能長期浸在水中不用，建議每半月至少運行4小時以檢查其功能和適應性，或提起放在干燥處備用。
　　6、 潛水曝氣機不能放在污水入口外。當?shù)妆P放在泥地或浮沙上，潛水曝氣機由于震動產生下陷，在這種情況下，建議將曝氣機懸置起來或放在一個較大的底版上。
　　7、 潛水曝氣機必需保證安全。

八、潛水射流曝氣機的使用說明:

　　在潛水曝氣機起動之前，應由一名合格的電工對該系統進行檢查，確保采取下述各項所要求的電器保護措施。
　　1、 潛水曝氣機在運行前，應用0-500V兆歐表檢查電機定子繞組對絕緣電阻，最低不得低于1兆歐。
　　2、電源電壓一定要在銘牌上標出的額定電壓5℅的范圍內，電源電壓升高值不允許超過額定電壓的10℅，如果電源離潛水曝氣機使用的地方距離較遠時，電纜的截面積應當加粗，接頭應盡可能減少些，否則會使用電壓下降得太多，且接頭處應密封防水。
　　3、四芯電纜中，帶有接地符號的為地線，一般為黃綠線，為保證安全，必須將地線接牢并比其它線長出50mm
　　4、檢查葉輪旋轉方向。
　　使用三相電源的潛水曝氣機，在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向，轉動方向不正確，會降低效率，并損壞水泵。
　　檢查方法為：潛水曝氣機在最終安裝前，從底部向上看潛水曝氣機的吸水口，葉輪按逆時針方向旋轉。如果幾臺潛水暴氣機連到一個控制器上，各臺暴氣機必須單獨進行檢查。如果旋轉方向不正確可以交換控制器上三相線中的任意兩條線的位置，就能改變轉動方向。

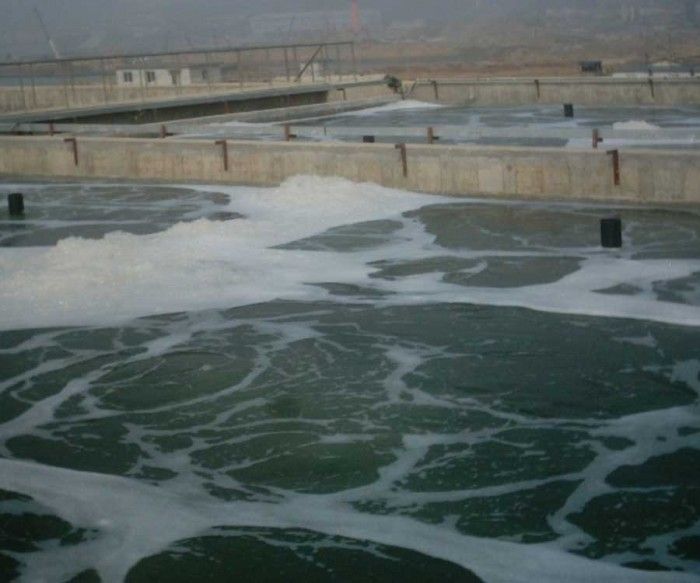

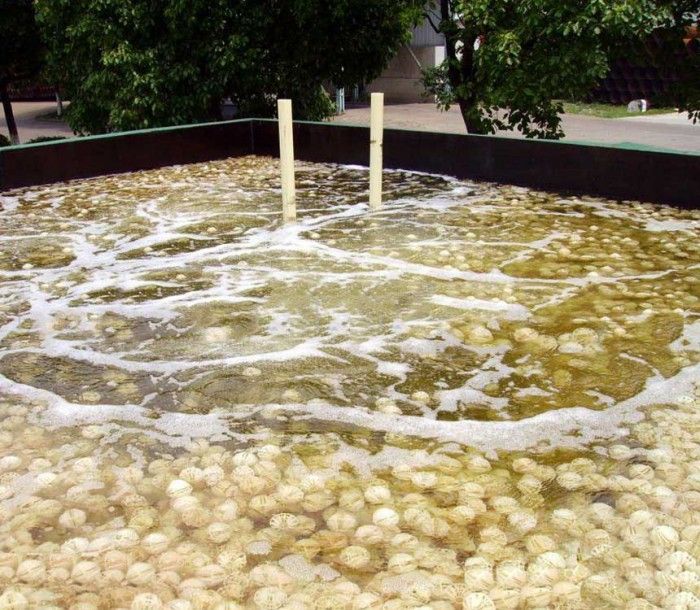

九、潛水射流曝氣機曝氣效果
