旋渦泵的缺點及優點
單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,使用于造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、釀造、制冷、水暖安裝試壓、高層建筑水塔沖洗、在建養護、農業遠程噴灌等各工農業部門都有廣泛的使用。如配用變頻裝置可作為計量泵使用。
分聯式旋渦泵的主要零件有泵、泵蓋、葉輪、托架結合體、泵軸、爪型彈性聯軸器、特別組合體機械密封。該型泵與電機合裝在同一底座上，進、出口方向為斜朝上，經接彎管可變?yōu)榇怪毕蛏?。葉輪在軸上能夠自由地作軸向移動，泵在工作中葉輪能自行調節好與泵體和泵蓋之間的間隙。
旋渦泵是葉片泵的一種，是一種小流量、高揚程的泵，其比轉速Ns一樣通常小于40。旋渦泵的事情流量最小可到0.05L/s或更?。涣髁看蟮目蛇_12L/s，以是可以在某些場所取代離心泵。當比轉速Ns凌駕40時，因其服從遠遠低于離心泵，一樣通常較少利用。
旋渦泵的優點
1、比轉速低。
2、結構簡單、重量輕、體積小、制造和維修方便。體積小、重量輕的特點在船舶裝置中具有極大的優越性。與同樣尺寸、轉數相同的離心泵相比，其揚程高2-4倍。與相同揚程的容積泵相比，其尺寸要小、結構也簡單。

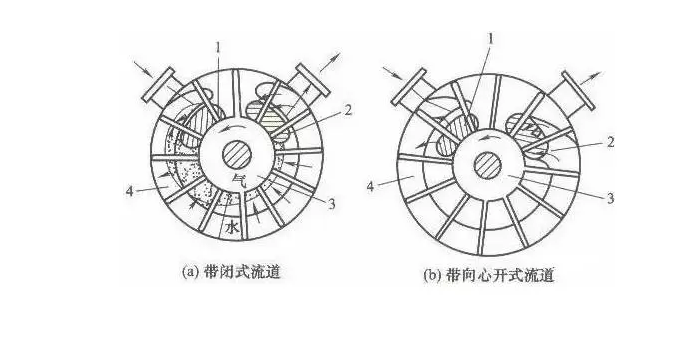

3、開式漩渦泵有自吸能力；
4、H-Q曲線陡降，在小流量范圍內可獲得較高壓頭，因此，對系統中的壓力波動不敏感。
4.某些旋渦泵可實現汽液混輸。
5.旋渦泵結構簡單、鑄造和加工工藝都容易實現，某些旋渦泵零件還可以使用非金屬材料，如塑料、尼龍模壓葉輪等。
旋渦泵的缺點
1.效率較低，最高不超過50%，大多數旋渦泵的效率在20%-40%，因此妨礙了它向大功率方向發展。
2.旋渦泵的汽蝕性能較差。
3.旋渦泵不能用來抽送粘性較大的介質。因隨著液體粘性的增加，泵的揚程和效率會急劇降低，介質的粘度限制在114厘沲(15°E)之內。
4.旋渦泵葉輪和泵體之間的徑向間隙和軸向間隙的要求較嚴(一般徑向間隙為0.15~0.3mm，單側軸向間隙為0.07~0.15mm)給加工和裝配工藝帶來一定的困難。
5.抽送的介質只限于純凈的液體。當液體中含有固體顆粒時，就會因磨損引起軸向和徑向的間隙增大而降低泵的性能或?qū)е滦郎u泵不能工作。
6.葉輪承受不平衡徑向力和軸向力；

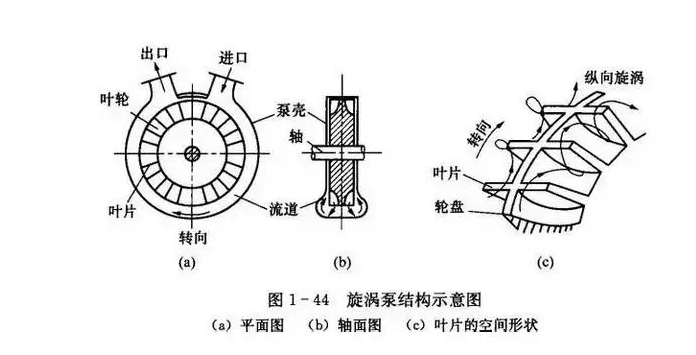

旋渦泵的結構
葉片形狀有徑向直葉、前傾直葉、后傾直葉、后轉角、前轉角。
按葉片的型式分類, 葉片形狀有徑向直葉、徑向彎葉。
旋渦泵的應用
1. 小型設備 , 如小型農用設施。城市公共設施，家庭設施。
2. 化工企業中用來抽送小流量、高揚程的酸類、堿類和其它帶有腐蝕性及易揮發的化學液體;
3. 加油車、油罐車和固定分配裝置用來抽送汽油、煤油、酒精等揮發性的液體;
用作移動式和固定式的消防泵、船舶的供水泵以及用于增壓和抽送補給水等。
旋渦泵的工作原理
主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開。
泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度，又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。
在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”最強，揚程最高。由于流道內液體是通過液體撞擊而傳遞能量。同時也造成較大撞擊損失，因此旋渦泵的效率比較低。
