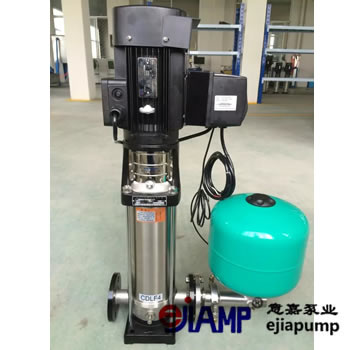

不銹鋼多級泵跳閘故障排除方法

不銹鋼多級泵跳閘故障的故障排除方法
 1。故障現象：自某個電廠的125 MW機組投入運行以來，給水泵一關閉就偶爾跳閘，并且沒有信號繼電器掉落。
消除開關機構故障后，按照常規方法檢查電纜，二次回路接線，繼電器及其固定值。重新啟動通常是成功的。
稍后，懷疑是由dcs系統的軟故障引起的，但是當在控制面板上更改操作時，仍然會出現此現象。
 2。測試以找出原因：為了找出這種現象的原因，請?jiān)陂_(kāi)關閉合過程中觀察電表的變化，以確認導致泵跳閘的原因。在測試中，電壓表監視微機跳閘電路，毫安表監視差動繼電器1cj和2cj的動作，電流表監視熱保護電路。
連接儀表后，啟動供水泵。經過一段時間的測試，泵終于在啟動后立即跳閘。同時，觀察到毫安表的指針發生了偏轉，其他監控表沒有響應。新的xjl- 0025/31集成塊信號繼電器1xj也起作用并掉落，表明不銹鋼多級泵因差動保護動作而跳閘。

 3。根本原因分析：差動保護措施，首先懷疑被保護設備存在故障。
經過定期檢查，多級泵電機及其電纜是否正常，差動繼電器是否正常，電流互感器極性是否正確。
消除設備故障和接線錯誤的原因后，差動保護在電動機啟動過程中運行，這表明在此過程中，差動電路的差動電流超過了差動繼電器的設定值。在正常情況下，差分環路中的差分電流有兩個主要原因。
一個是電動機兩側的電流互感器比率誤差不同，并且存在一個小的電流差，小于電動機額定電流id的5。
第二個是頭部和尾部?jī)蓚?cè)的電流互感器的次級負載的差異也會導致其變壓比的差異，因此電流存在差異。
給水泵電機的差動保護電路中的電流互感器負載差僅是二次電纜長度的差，約為50m，并且在額定電流下差動繼電器的功耗不會大于3va，并且次級負載不重。
檢查發現給水泵電機的差動保護前后側電流互感器為lmzbj-10，b級為額定電流的15倍，變壓比為600/5，容量為40va，可以完全滿足
以上對不銹鋼多級泵跳閘的分析是基于正常運行條件而進行的，當電動機啟動時，情況有所不同。
電動機啟動時，電流很大，頭部和尾部?jī)蓚?cè)的電流互感器可能會飽和。此時，由于電流互感器的磁化特性不一致，因此次級差電流可能會很大。
根據阿城繼電器廠lcd-12差動繼電器的設置說明，繼電器的工作電流izd \\ u003d△i1×kk×in / n \\ u003d0.06×3×356/120的設置值\\ u003d0.534a其中：
，尾部電流互感器正常運行時的最大誤差為0.04?0.06； kk-可靠的系統
數2?3；電動機額定電流； n-電流互感器的變壓比。
應設置為1.0a。
在使用b類變壓器的情況下，將差動繼電器的工作電流設置為1.5a，制動系數為0.4，由于磁化特性的飽和點，在電動機啟動時，有時會保護差動保護。 b類電流互感器的
低，飽和電阻低，無法滿足差動繼電器的要求。通常，差動保護電路的電流互感器必須使用d級。 d類變壓器的飽和點較高，并且不容易飽和，這可以減少電動機啟動時流過差分電路的差分電流。
更換為d類電流互感器并將差動繼電器動作電流設置為1.0a并將制動系數設置為0.4之后，就不會出現開關閉合時水泵跳閘的故障。
