最新水泵選型手冊||意嘉泵業提供

前言：上海意嘉泵業制造有限公司是一家專業設計、開發、制造和銷售通用流體設備的股份制企業，公司堅持“平等互利、共同發展”的經營方針，秉承“以質量求生存、以誠信占市場、以科技求效益、以品牌促發展”的經營理念來勉勵自己。產品嚴格按照ISO9001標準進行生產，廣泛用應于環保、給排水、建筑、石油、化工、醫藥、電力等領域，深得用戶的好評。

產品涵蓋管道泵、計量泵、排污泵、潛水泵、螺桿泵、自吸泵、多級泵、磁力泵、離心泵、隔膜泵、化工泵、齒輪油泵、衛生泵、真空泵、消防泵、深井泵等系列。上海意嘉泵業產品素以工藝精湛、性能穩定可靠、質量?jī)?yōu)良享譽國內外市場，在石油、化工、電力、市政、水利、建筑、環保、冶金、食品、醫藥等行業樹立了良好的口碑和品牌知名度。

液體泵

1、按泵軸方向可分為臥式、立式、斜式

2、按殼體剖分型式分為徑向剖分式和軸向剖分式

3、按級數分為單級和復級

4、按吸入形式分為單吸和雙吸

5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式

6、按驅動方式分為直接連接、齒輪傳動式、液力偶合傳動式、皮常傳多式和共軸式

7、按特殊結構分為液下式、筒式、雙壁殼式、地坑筒式、抽出式、自吸式、潛液式和屏蔽式

8、按軸向力平衡方式分為平衡鼓式、平衡盤式、自身平衡式和平衡孔式

9、按用途不同主要分為鍋爐給水泵、循環水泵、排污泵、雜質泵、砂泵、渣漿泵、泥漿泵、污水泵、清水泵、消防泵、流程泵、增壓泵、耐腐蝕泵

10、按材質不同分為：鑄鐵泵、不銹鋼泵、塑料泵、氟塑料泵、工程塑料泵

11、按結構形式分為離心泵，隔膜泵，齒輪泵，柱塞泵，往復泵，真空泵，噴射泵

離心泵型號

離心泵及離心泵的型號

離心泵型號、品種規格及其變型產品在農用泵中是最多的。根據水流入葉輪的方式、葉輪多少、泵本身能否自吸以及配套動力大小和動力品種等，離心泵有單級單吸離心泵、單級雙吸離心泵、多級離心泵、自吸離心泵、電動機泵和柴油機泵等。

1、單級單吸離心泵老的泵型號有BA、B型單級單吸離心泵，80年代，我國根據國際標準和排灌機械實際情況，對離心泵產品進行更新?lián)Q代研制工作，并生產IB型、IQ型單級離心泵系列產品，已列為國家專業標準和行業標準。

單級單吸離心泵，水由軸向單面進入葉輪，葉輪只有一個，因此稱為單級單吸離心泵。其特點是，與混流泵、軸流泵相比，揚程較高，流量較小，結構簡單，使用方便。

IQ型單級單吸離心泵（又稱輕小型離心泵）是針對我國國情并滿足用戶提出結構簡單、重量輕、價格低、性能好和配套方便的要求而設計的，共有84種產品，分3個派生系列，413個規格型號。

（1）性能范圍泵口徑50～200毫米，流量12.5～400立方米/時，揚程8～125米，配套動力有柴油機直聯、皮帶傳動，電動機直聯，功率1.1～110千瓦，轉速1450～2900轉/分。

（2）結構型式輕小型離心泵為軸向吸入單級單吸懸架式離心泵，泵體后開門，出口位于中心向上，后蓋為壓嵌式，軸承體與泵體直接聯結，泵腳位于泵體下方，軸承用黃油潤滑，軸封分為軟填料、機械密封、橡膠油封三種。葉輪均為閉式，傳動分為聯軸器傳動和皮帶傳動兩種。泵葉輪轉向：從泵進口方向看，葉輪轉向?yàn)轫槙r(shí)針，當泵與柴油機直聯傳動時，為逆時針。泵出口可裝置手動泵，可去掉底閥，減少水力損失，并能使泵自吸。

2、雙吸離心泵

它是從葉輪兩面進水的雙吸離心泵，因泵蓋和泵體是采用水平接縫進行裝配的，又稱為水平中開式離心泵。與單級單吸離心泵相比，效率高、流量大、揚程較高。但體積大，比較笨重，一般用于固定作業。適用于丘陵、高原中等面積的灌區，也適用于工廠、礦山、城市給排水等方面。

雙吸離心泵有S型、Sh型、SA型、SLA型幾種型號，S型與Sh型的區別是，從驅動端看，S型泵為順時針?lè)较蛐D(zhuǎn)，Sh型為逆時針?lè)较蛐D(zhuǎn)。SLB型為立式便拆式雙吸泵。

S型泵性能范圍流量160～18000立方米/時，揚程12～125米，進水口直徑150～1400毫米，轉速2950、1450、970、730、585、485、360轉/分。

3、多級離心泵

與單級泵相比，其區別在于多級泵有兩個以上的葉輪，能分段地多級次地吸水和壓水，從而將水揚到很高的位置，揚程可根據需要而增減水泵葉輪的級數。多級泵主要用于礦山排水、城市及工廠供水，農業灌溉用的很少，僅適用于高揚程、小流量的高山區提水來解決人畜飲水的困難。多級高心泵有立式和臥式兩種型式，主要型號有D型、DL型多級離心泵，DW、DWL型小型多級離心泵。

（1）D型多級泵性能范圍流量6.3～720立方米/時，揚程16～600米，進水口徑：50、75、100、125、150、200毫米，其中50～125毫米泵型為高轉速2950轉/分，150～200毫米泵型轉速為1480轉/分。

（2）結構型式D型多級離心泵為臥式多級（2～12級），葉輪為單吸，泵體為分段式。當首級葉輪為雙吸時，用DS表示，當同時規定有兩種轉速時，低速用DA表示，用于鍋爐給水的多級離心泵，用DG表示。

4、自吸泵

自吸泵是靠泵自身的特殊結構而產生自吸作用的單級單吸離心泵，稱為自吸離心泵。和普通離心泵相比，在泵體結構上有顯著差別：一是泵進口位置提高，有時還裝上吸入閥；二是在出水側設置了一個氣水分離室。

泵外自吸泵，是在泵外加有自吸裝置，如帶有旋渦泵、水環真空泵、射流泵以及手動泵等。

自吸泵與普通離心泵相比，具有結構緊湊、使用操作簡單，不但省去了起動前灌大量引水的麻煩，也省去了進水管低閥，減少了進水阻力，增加泵的出水量，但與同規格的普通離心泵的效率相比要低3%～5%。自吸泵較多的是應用在輕小型噴灌機組和管道灌機組上。

自吸離心泵品種規格較多，有ZX型、TC型、BPZ型和ZB型等。

（1）ZB型性能范圍流量2～200米3/時，揚程8～100米，配套功率0.25～45千瓦。

（2）結構型式特點按泵的配套動力機類型分為電動機配套自吸泵和柴油機配套自吸泵。按實現自吸功能的結構與工作特點可分為內滑式、外滑式、水環輪式和其他型式。傳動方式有直聯傳動（包括內軸）和皮帶傳動。進口直徑25～200毫米，共10個口徑，54個規格。

◆ ◆ ◆
離心泵型號，ISG離心泵型號，ISG管道離心泵型號

離心泵的型號有很多，在這里只介紹一部分，如果想知道特別詳細和準備的型號意義，還須向離心泵生產廠家咨詢。先看一組所有泵類產品型號字母所代表的含義。

B:單級單吸懸臂式離心泵。
D:節段式多級泵。
DG:節段式多級鍋爐給水泵。
DL:立軸多級泵。
DS:首級用雙吸葉輪的節段式多級泵。
F:耐腐蝕泵。
JC:長軸深井泵。
KD:中開式多級泵。
KDS:首級用雙吸葉輪的中開式多級泵。
QJ:井用潛水泵。
QX.:單相干式下泵式潛水泵。
QS:充水上泵式潛水泵。
QY:充油上泵式潛水泵。
R:熱水泵。
S:單級雙吸式離心泵。
WB:高揚程橫軸污水泵。
Y:液壓泵。
YG:管道式液壓泵。
ZB:自吸式離心泵。

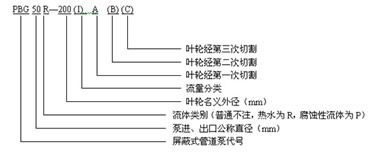

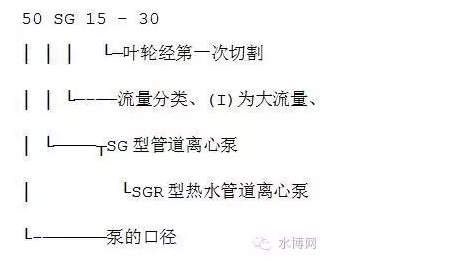

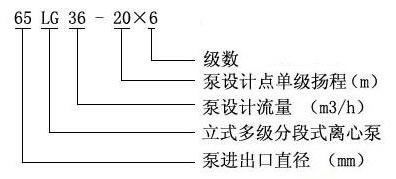

目前離心泵產品型號一共有32種，分別是：SG管道離心泵、ISW臥式管道離心泵、QDLF不銹鋼多級離心泵、GC鍋爐給水離心泵、DL立式多級離心泵、GDL多級管道離心泵、PBG屏蔽式管道離心泵、YG立式管道油泵、ISWR臥式熱水泵、ISWH臥式化工泵、ISWB臥式管道油泵、ISG立式管道離心泵、IRG立式熱水循環泵、IHG立式管道化工泵、ISGB便拆式管道離心泵ISGD低轉速離心泵、ISWD低轉速離心泵、IS單級單吸清水離心泵、IH單級單吸化工離心泵、FS臥式玻璃鋼離心泵、S型玻璃鋼離心泵、GBW濃硫酸離心泵、FSB型氟塑料合金離心泵、AFB、FB耐腐蝕離心泵、TSWA臥式多級離心泵、ZX自吸式離心泵、S、Sh單級雙吸離心泵、LG高層建筑給水多級離心泵、CDLF不銹鋼立式多級離心泵、D多級離心泵、CYZ-A自吸式離心泵、IHF氟塑料合金化工離心泵。

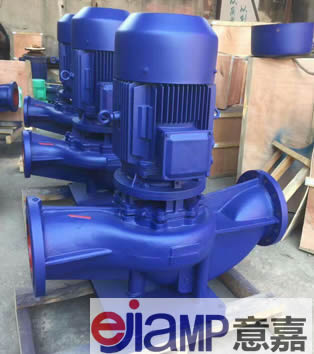

IRG立式單級單吸熱水泵
◆ ◆ ◆
下面以ISG管道離心泵為例簡單的講一下離心泵型號中各部分所表示的含義。

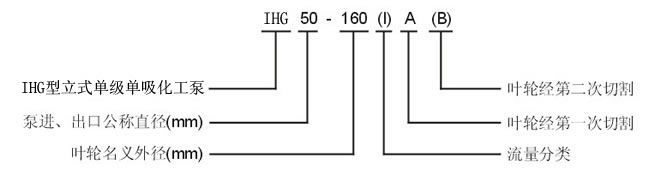

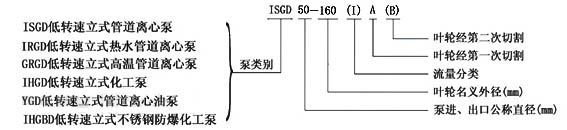

ISG系列立式管道離心泵共分為ISG,IRG,GRG,IHG,YG,ISGD六個類別。ISG為單級單吸管道離心泵,IRG單級單吸熱水管道離心泵,GRG單級單吸高溫管道離心泵,,IHG單級單吸化工泵,YG單級單吸管道離心油泵,ISGD單級單吸低轉速離心泵。

ISG50-160(I)A(B)
ISG表示ISG型立式單級單吸離心泵。
50表示泵進口公稱直徑和出口直徑，單位為MM。
160表示葉輪名義外徑，單位為MM。

(I)表示流量分類。
A表示葉輪第一次切割。
B表示葉輪第二次切割。

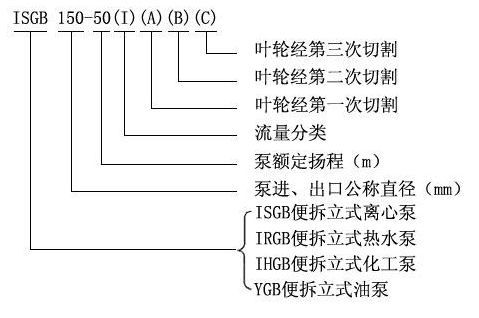

ISGB型便拆立式管道離心泵，ISGB便拆立式離心泵。ISGB150-50(I)(A)(B)(C)

ISGB又分三種型號，分別表示為：ISGB便拆立式離心泵，IRGB便拆立式熱水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。

150表示泵進口公稱直徑和出口公稱直徑，單位為MM。

50表示離心泵的額定揚程，單位為M。

(I)表示流量分類。
(A)(B)(C)分別表示葉輪經過第一次切割，第二次切割，第三次切割。

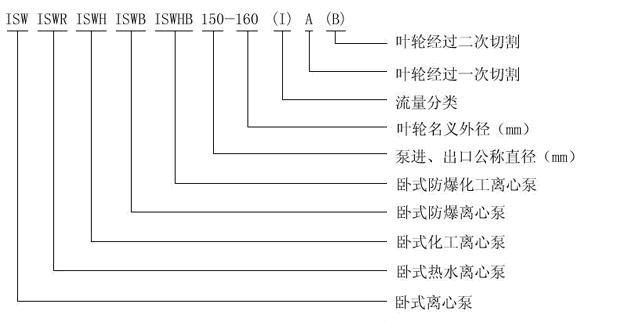

ISW型臥式管道離心泵：ISW150-160(I)A(B)

臥式管道離心泵共有五種型號，分別是：ISW臥式離心泵，ISWR臥式熱水離心泵，ISWH臥式化工離心泵，ISWB臥式防爆離心泵，ISWHB臥式防爆化工離心泵。

150表示離心泵的進口公稱直徑和出口公稱直徑，單位為MM。
160表示葉輪名義外徑，單位為MM。

(I)表示流量分類。
A(B)分別表示葉輪經過第一次切割和第二次切割。

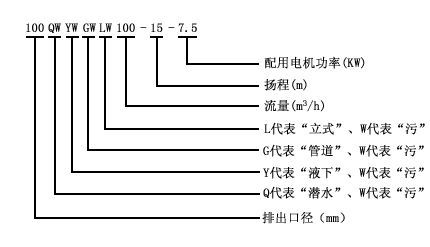

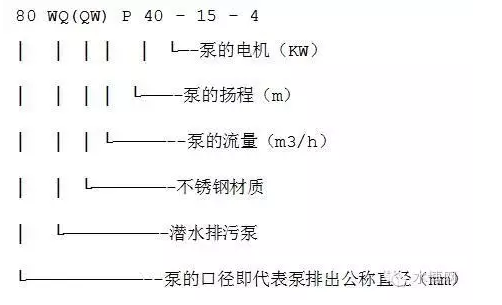

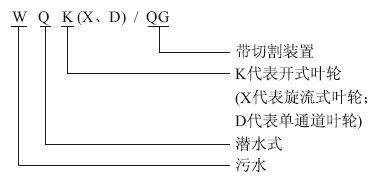

WQ（QW）無堵塞潛水排污泵
◆ ◆ ◆

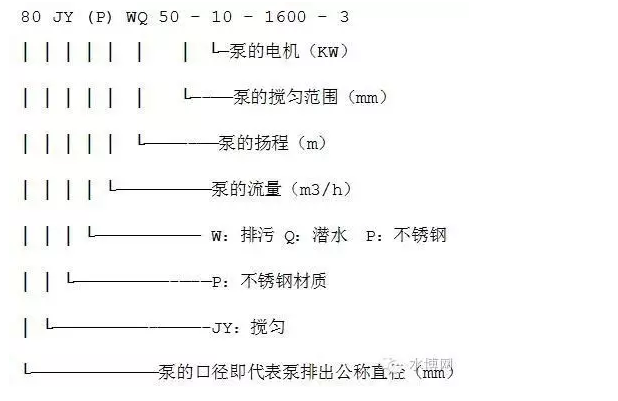

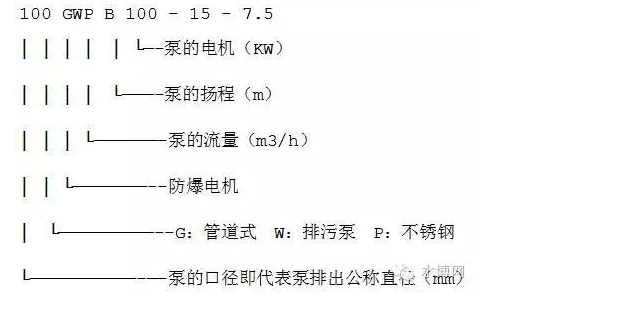

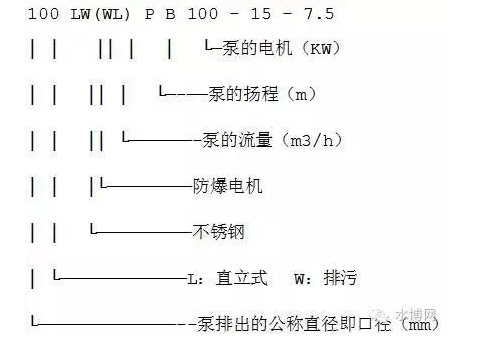

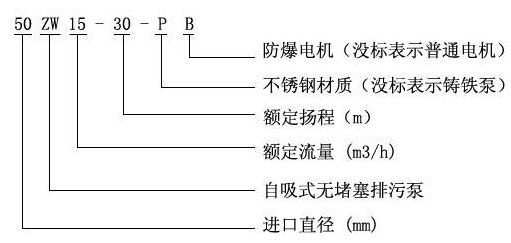

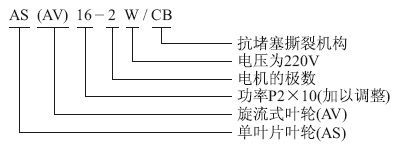

排污泵系列型號意義
