排污泵排出壓力與揚程的關系

 一、排污泵排出壓力

排污泵排出壓力是指被送液體經過水泵后，所具有的總壓力能(單位：MPa)。它是泵能否完成輸送液體任務的重要標志，對于水泵的排出壓力可能影響到用戶生產能否正常進行。因此，水泵的排出壓力是根據實際工藝的需要設計確定的。

根據生產工藝的需要和對制造廠的要求，排出壓力主要有以下幾種表示方法。

1、正常操作壓力  企業生產在正常工況下操作時，所需的泵排出壓力。

2、最大需要排出壓力  企業生產工況發生變化時，可能出現的工況昕需的泵排出壓力。

3、額定排出壓力  意嘉泵業規定的并保證達到的排出壓力。額定排出壓力應等于或大于正常操作壓力。對于葉片式泵應為最大流量時的排出壓力。

4、最大允許排出壓力  泵制造廠根據泵的性能、結構強度、原動機功率等確定的泵的最大允許排出壓力值。最大允許排出壓力值應大于或等于最大需要排出壓力，但應低于泵受壓元件的最大允許工作壓力。

二、排污泵揚程H

排污泵的揚程是指單位重量的液體通過泵后獲得的能量．以H表示，單位是m，即排出液體的液柱高度。

單位壓量的液體通過泵后所獲得的有效能量，又稱總揚程或全揚程。也可以講在水泵的出口處與進口處液體所具有的能量差。但必須說明：它僅僅與泵本身性能有關，而與進、出口管路無關。揚程的單位為N·m或m液柱高度。

對高壓泵，有時也近似地采用泵出口和進口的壓力差(p2一P1)表示揚程的大小，此時，揚程H可表示為：

式中 P1——泵的出口壓力，Pa；

P2一泵的進口壓力，Pa；

p——液體密度，kg／m3；

g——重力加速度，m／S2。

揚程是水泵的關鍵性能參數,根據石油、化工工藝需要和對泵制造廠的要求.

①正常操作揚程企業正常生產工況下，泵的排出壓力和吸入壓力所確定的泵揚程。

②最大需要揚程企業生產工況發生變化，可能需要的最大排出壓力(吸人壓力未變)時泵的揚程。

③額定揚程  額定揚程是額定葉輪直徑、額定轉速、額定吸入和排出壓力下水泵的揚程．是由意嘉泵業確定并保證達到的揚程，且此揚程值應等于或大于正常操作揚程。一般取其值等于最大需要揚程。

④關閉揚程  關閉揚程是水泵流量為零時的揚程。為水泵的最大極限揚程，一般以此揚程下的排出壓力確定泵體等受壓元件的最大允許工作壓力。

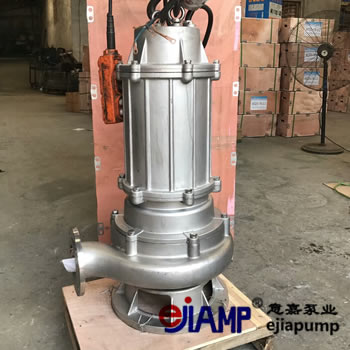

產品展示
