泵制造標準API610最新中文版

首先，API610是國際知名的離心泵標準
目前，世界上有三個最權威的泵標準化組織：美國國家標準協會（ANSI標準協會）的B73標準;國際標準化組織（ISO）的TC-115標準;美國石油協會API（美國石油化學研究所）屬于610標準。在三個著名的標準中，由于API610是專為石油和化學工業準備的離心泵標準，并且是對煉油廠和化工廠的泵設計或泵制造的事故和經驗教訓的綜合總結，許多專家認為API610標準是血液和智慧的結晶，因此是石油，化工和天然氣行業離心泵中最具權威性的。 API610標準對泵的設計和制造質量有非常嚴格的要求，因此根據API標準生產的泵的價格也很高，因?yàn)橘|(zhì)量成本增加了。
第二，API610標準簡介
 API610標準的第八版于1995年8月出版。該標準規定了范圍，術語，相關標準等;壓力泵殼體的基本設計，作用在噴嘴上的力，轉子，軸封，軸承，材料等;驅動機器，聯軸器，底座和儀器等。機器和配件;檢查，測試和交付;各種特定的泵和供應商數據部分。
第八版與第七版的不同之處在于六點：
（1）本章從原來的5章到6章，即“特種泵”第1章;
（2）名稱也有變化，從原“中央煉油廠離心泵”到“石油，重化工，天然氣工業離心泵”;
（3）在權重方面，主機的第八單元采用SI國際單元系統，美國單元作為輔助單元，參考轉換值在（）中給出;
（4）第八版給出了適用于每個國家的標準比較表;
（5）第八版還給出了各國材料標準的對照表;
（6）第八版增加了動力學，軸振動，特別是機器密封方面的新內容;

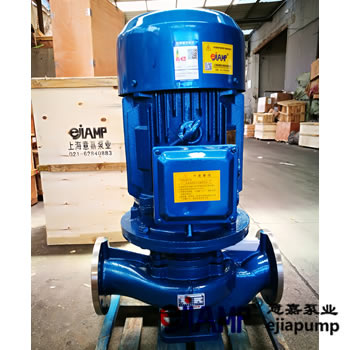

第八版涵蓋了六個懸臂泵的基本形式：OH1腳安裝泵;OH2-中心線安裝泵; OH3獨立軸承立式管道泵; OH4-剛性聯軸器立式管泵; OH5-同軸傳動立式管道泵和OH6-與高速齒輪箱泵一體化。前兩個是臥式離心泵，后四個是立式離心泵。它還涵蓋了五種端部支撐泵的基本形式，所有這些都是多級離心泵。此外，該標準涵蓋了七個垂直懸掛離心泵的形式。
 第六版API610在“前言”中引入了該標準的目的：目的是提供采購規范，以促進石油，化工和天然氣工業的離心泵的制造和采購。本標準的內容主要是為機械方面設定最低要求。該標準要求買方（用戶）提供某些細節和功能，以確保泵的質量。該標準建議添加，刪除和擴展內容以補充本標準，并且不贊成將本標準的各部分重寫或合并到其他標準中。本標準規定在發布時：使用本標準造成的任何損失或損害，因?yàn)樵摌?biāo)準可能與某些法律沖突，API聲明不承擔任何義務或責任。
三，API610適用于高速泵乞討
由于美國盛達泵業公司的努力，高速泵被列入API610的第八版，基本泵型為“OH6”。 在這里，我們重點介紹API610對高速泵的獨特要求。 不包括一些一般要求，如原材料，驅動方法，管道和工藝。

1，API610要求高速泵驅動
API 610將高速泵定義為整體式齒輪箱驅動泵，其需要與泵成一體的增速齒輪箱。葉輪直接安裝在變速箱的輸出軸上。泵和變速箱之間沒有聯軸器;然而，齒輪箱作為柔性聯軸器聯接到驅動器。泵可以是垂直的或水平的。
2，API610要求高速泵葉輪形式
API 610規定高速泵的葉輪可以是開式，半開式或全封閉式。葉輪應制成單個鑄件或焊接件。焊接葉輪需要買方特別批準。由于高速泵通常以較低的比速使用，因此開式葉輪是最有效的，因?yàn)樗鼈儨p少了葉輪的車輪摩擦損失。
3，API610要求高速泵動力學
API 610需要高速泵執行橫向臨界速度分析以確保振動幅度在整個預期操作速度范圍內處于可接受的水平。該標準規定高速泵在開發過程中經常得到很好的研究，典型的轉子動力學分析是有效和適用的。僅適用于在獨特，新的或危險條件下工作的泵設置為水平分析。
臨界速度是對應于轉子的橫向固有頻率（固有頻率）的轉速。所謂的干臨界速度是指根據轉子僅支撐在軸承上并且軸承具有無限剛度的假設計算的轉子自振頻率。所謂的濕臨界速度是指：考慮到在工作條件下泵送液體在轉子工作間隙中的附加支撐和阻尼效應，并考慮到軸承中的柔性和阻尼因素，轉子的固有頻率。對于傳統的剛性轉子，API 610要求一階臨界速度大于泵的最大允許連續速度。對于濕式轉子，安全百分比設計為20％，對于干式轉子，安全百分比設計為30％。 。
4，API610要求高速泵軸承
API610的第八版要求滾動軸承適用于dm?n值不超過500,000 mm?r / min;在額定條件下連續運行至少25,000小時;在最大徑向和軸向載荷以及額定速度下，應至少為16000h;泵的能量強度（額定功率kW和額定轉速r / min的乘積）不超過400萬。如果超過上述條件，也就是說，如果dm?n值大于500,000 mm?r / min，則使用壽命小于25000 h或16000 h，能量強度大于400萬，流體動力徑向軸承和推力軸承應該 選擇時，需要流體動力徑向力。 軸承是不可或缺的。 與第六版API610相比，第八版對軸承的要求更高，更嚴格。 在第七版中，滾動軸承的dm?n值為300,000 mm?r / min，能量強度為200萬。 生命沒有變化，它是25000h或16000h的指標。

5，API610要求動態平衡高速泵旋轉部件
API610對動態平衡問題有以下要求：
一個。當組件的工作速度≥3800r/ min時，應進行動態平衡。
灣平衡軸的重量不應超過被平衡部件的重量。
C。當平衡部件的外徑與其寬度的比率為6或更大時，允許僅在一個平面上平衡。否則，它應該在兩個平面上平衡。
d。低于3800r / min的轉子根據ISO標準1940的G2.5平衡質量等級進行平衡。超過3800r / min的轉子根據ISO標準1940的G1.0平衡質量等級進行平衡。
即當轉子（旋轉部件）平衡時，不包括套管類型和機械密封的旋轉部件，但任何空的單鍵槽應填充一半的鍵。
F。靈活性更高的轉子（柔性系數L4 /D2≤1.9X109mm2）用于在超過3800r / min時達到并保持G1.0的平衡水平，需要特殊的設計，制造和維護。注意。其中L是軸承的跨度，D是葉輪軸的直徑。
6，API610機械密封的主要機械要求
一個。機械密封應具有內置結構，用于測試和安裝。
灣標準單端機械密封應為內部平衡密封。
C。標準的無壓雙機械密封（以前稱為串聯密封）也應該是平衡密封，應能承受275 kPa的緩沖壓力。
d。標準加壓雙機械密封（以前稱為雙面機密封）也應該是平衡密封。該密封件設計用于承受反向壓差，而無需打開密封表面。
即指定的密封界面和泵上的接口應在零件和圖紙上標明耐用的標記符號。
F。是否需要冷卻（或加熱）機械密封應由買方，賣方和機器密封制造商商定。
G。機械密封輔助裝置可以在API610的附錄D中找到。有各種選擇。
7，API610對泵測試和泵性能的要求
一個。買方有權參與賣方的泵測試。要檢查的項目應事先商定。賣方應提供完整的信息和便利的現場觀察。
b，賣方應至少執行4個積分（高速泵的揚程，流量，功率和振動的測試數據無法在死點進行測試。 這四個點是最小連續穩定流量點，最小流量和額定流量的中間點，額定流量點和最大允許流量點（至少為最高效率點的120％）。

C。降低3％的水頭應視為泵性能損壞的標志?？栈囼?yàn)應在上述四點進行。 NPSHr的額定值不應超過合同規定的值。這里，簡要介紹泵空化，NPSH，有效NPSH（器件NPSH）和必要的NPSH（NPSHr）。離心泵以一定的速度，流速，溫度和吸頭壓力運行。當這些條件中的一個或多個改變時，泵中的液體（通常是葉輪入口）的壓力等于或低于液體的蒸發。在壓力的情況下，當泵送的液體蒸發時，泵性能惡化或甚至不能產生液體，并且振動增加。這種現象稱為泵的空化現象。所謂的NPSH是泵吸入口距基面的總絕對吸入頭（以米為單位）減去液體的蒸發壓力（絕對壓力，以米為單位）。對于立式泵，底座是泵入口中心線;對于臥式泵，底座是泵軸中心線。所謂的有效NPSH（裝置NPSH NPSHa）由買方（用戶）基于泵裝置（基于額定流量和正常泵送溫度下的液體）確定。儀表）。 所謂的所需NPSH（NPSHr）是賣方根據水試驗確定的NPSH（以米為單位）。 測量所需的NPSH并將其校正（轉換）到吸入法蘭處的參考表面。 額定流量和其他流量點所需的NPSH等于NPSH（NPSH），其中由于泵中的氣穴現象，壓頭減少了3％。

8，API610規定了泵的最小流量
1.最小連續穩定流量：泵在不超過規定振動極限的情況下運行的最小流量。 如果用戶沒有另外指定，則最小泵流量是此處定義的情況。
2.最小連續熱限制流量：泵在不受泵送液體溫度上升影響的情況下保持其運行的最小流量。
3.根據泵測試的振動數據確定最小流量：
a，流動和振動曲線
API610標準要求對每個泵進行流量與振動的測試，如下圖所示。

泵振動隨流量的變化
 API 610認為離心泵的振動隨流量而變化，通常是在最佳效率點附近的最低效率，并隨著流量的增加或減少而增加。從最佳效率點開始，振動隨流速的變化取決于泵的能量密度（比能量），比轉速和空化率。通常，隨著能量密度增加，比振速增加，空化率增加，振動的變化增加。
C。泵流量工作區劃分
 API 610根據上述振動隨流量變化的特性將離心泵的工作流量范圍分成兩個區域，并且一個稱為“優先工作區”，其中泵表現出低振動。另一個被稱為“允許的工作區域”，其由泵的振動達到較高值但仍處于“可接受”水平的流動點限定。上圖顯示了這個概念。還應該注意的是，除了振動之外的幾個因素，例如溫度升高，隨著流量的減少而增加，或者必要的NPSH，隨著流速的增加，可能導致工作空間“變得更窄。
d。劃分流動工作區域的振動參考值
對于立式高速泵，API610標準將優先工作區中每個流點的振動參考值設置為未過濾的振動速度有效值（RMS）Vu <3.0mm / s，這超出了泵的優先工作區域，但在允許的工作范圍內 區域。 每個流動點的允許振動增加為30％，即基于優先區域振動參考值增加30％，Vu = 3.9mm / s。
著名的盛丹泵數據表和使用說明書的允許振動值與API610的規定值不同。 升達泵試驗未經過濾的振動速度允許≤7.6mm/ s，現場振動速度可達11mm。 s，超過11mm / s時應進行大修。 實際操作證明了盛丹泵的規定安全可靠。

四是引進中國的水泵標準
1.國家標準概況
中國“GB3215-82煉油，化工和石化工藝離心泵通用技術條件”是專門針對中國石油和化工行業的離心泵標準。該標準引用了兩項國家標準的試驗和試驗：“GB3214-91泵流量測量方法”和“GB3216離心泵，混流泵，軸流泵和渦流泵試驗方法”。為便于與API610標準進行比較，此處僅描述了與高速泵相關的一些要求。
2. GB3215關于臨界速度的規定
單級泵的軸應該是剛性的。軸的最大允許連續轉速n應小于第一臨界轉速nc1，取n <0.8 nc1。對于具有柔性軸的泵，軸的最大可允許連續轉速n大于第一臨界轉速nc1且小于第二臨界轉速nc2，取1.4nc1 <n <0.7nc2。
3. GB3215動態平衡規定
1）滿足下列條件之一的產品轉子應平衡
一個。轉速n> 1800rpm，流量Q> 55m3 / h，葉輪直徑D2> 150mm;
灣速度n> 3600rPm泵。
2）動態平衡精度要求
在上述條件a下運行的泵不得低于ISO1940的G6.3水平;按上述b條件運行的泵不得低于ISO1940的G2.5。
3）GB3215對振動速度的要求
當泵在沒有氣蝕的情況下運行時，在軸承體上測量的均方根振動速度VRMS≤4.5mm/ s。
4，GB3215對軸承選擇的要求
當軸直徑和泵轉速D?n> 300,000 mm?rpm的乘積或泵的軸功率與轉速P?n> 2100000 kW?rpm的乘積時，使用滑動軸承否則可以使用滾動軸承。
5，GB3215要求泵性能測試精度
GB3215提供符合GB3216和GB3214的測試和測量。當泵頭小于或等于300m時，按C級執行。當泵頭大于300m時，按B級執行.B級和C級精度指定GB3216中的數據如下表所示。
由于術語，原動機，壓力測試，材料，密封輔助系統和包裝交付的原則與API610相同，因此不介紹該部分。
