潛水排污泵怎么樣安裝

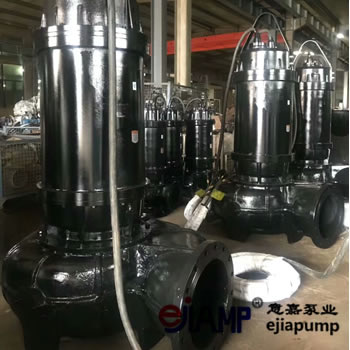

潛水排污泵
潛污泵是潛水排污泵的縮寫。在潛水泵的基礎上，通道采用防堵設計，用于一級提升，中間提升和污泥回流。主要用于市政工程，建筑施工，工業污水和污水處理，排放含有固體和長纖維的污水，廢水和雨水。
常用的兩種安裝方法
該潛水排污泵安裝條件簡單，流量范圍大，是水處理工程中最常用的起重設備之一，特別適用于中小型工程。潛水排污泵有兩種主要的安裝方法：耦合安裝和移動安裝。

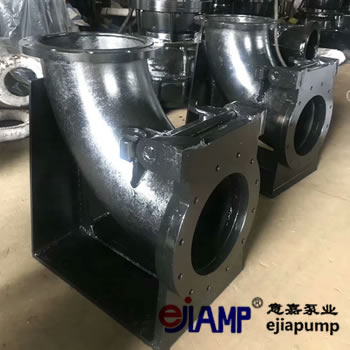

聯軸器裝置是通過聯軸器將泵連接到管道，泵和出水管道很容易分開，在維護過程中泵可以通過提升裝置提升。聯軸器類型適用于各種規格的潛水排污泵。這是潛水排污泵最常用的安裝方法。耦合器由設備制造商提供。
移動設備意味著泵出口管線通過軟管直接連接到水面，并且潛水排污泵懸掛在池底部或通過鏈條等懸掛在提升裝置上。移動設備不需要連接器和水箱底部固定，因此易于移動，并且管道可以在維護期間一起提升。同時，由于采用安裝方法，難以承受較大的扭矩，僅適用于小型潛水排污泵。安裝條件圖解釋

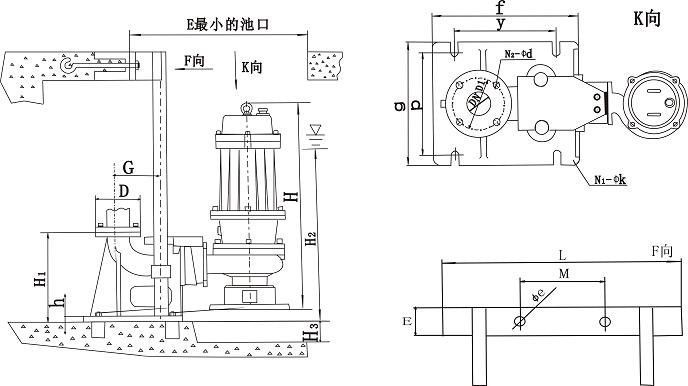

在確定選擇后，潛水排污泵的制造商將提供安裝條件的地圖，并且設計者需要能夠理解每個尺寸和符號的含義。一個例子如下：

（1）最低操作水平
功率為11kW或以上的泵可以選擇設備的電機冷卻系統來冷卻泵。如果未選擇冷卻系統，則泵送介質直接冷卻電動機。兩種不同的冷卻方法對應于最低液位，直接冷卻方式需要比帶冷卻系統更高的液位。
在制造商提供的安裝條件圖中，實心三角形“▼”和空心三角形“▽”用于區分，其中“▼”表示冷卻系統，“▽”表示沒有冷卻系統。
在上述情況的安裝條件圖中，當使用冷卻系統時，耦合裝置底部的有效最小液位為570mm，沒有冷卻系統的距離為785mm。也就是說，當存在冷卻系統時，有效液位可以低215mm。
（2）平面開口和定位
當潛水泵以耦合方式安裝時，平坦開口應考慮潛水泵的最小安裝尺寸。在這種情況下，A方向視圖顯示泵的最小安裝孔的尺寸，1000×700mm。
定位時安裝導軌的池方是基線。這是因?yàn)闈撍玫姆胖檬峭ㄟ^(guò)連接到聯接裝置的導桿實現的，并且導桿的位置由池的邊緣確定。當定位耦合器基座的螺栓時，還必須使用池邊緣作為參考線。根據上述情況，應首先確定距離水池邊緣253 mm的螺栓孔位置，然后另外兩個螺栓孔的位置應由螺栓孔間距350 mm確定。
最終反映在圖紙中的最重要的尺寸是：頂部平面開口的位置和尺寸，以及底部的預腳螺釘?shù)奈恢煤统叽纾ㄍǔＪ怯糜诤鬂仓炷猎O(shè)計的預留孔）。
頂部導桿通常通過膨脹螺栓固定。
（3）電氣保護措施
由于潛水排污泵是通過潛水操作的，因此可能由于漏水等而發生漏水，并且需要防止。以潛水排污泵制造商為例，采取的措施是：
低于7.5 kW的泵配有電機繞組過熱保護組件和漏水探頭。 11kW及以上的泵配有電機繞組過熱保護元件，浮動開關和漏水探頭。溫度為30kW或更高的泵在電動機的上端蓋中設有漏水探頭。
過熱保護元件放置在電動機的定子繞組中，并且在異常工作條件下穩定地達到繞組。當過熱保護原件的設定值時，請通過機柜過熱保護裝置停止電機。
漏水探頭用于漏水檢測，電機側進水，然后通過電控柜報警停止。 浮動開關用于檢測電機側機械密封是否無效，電機腔是否在水中，檢測到水后電控柜檢測并停止報警。
在潛水排污泵的電氣安裝中，電控柜的設計需要根據制造商反饋的選擇條件和電氣要求進行，以達到保護效果。
