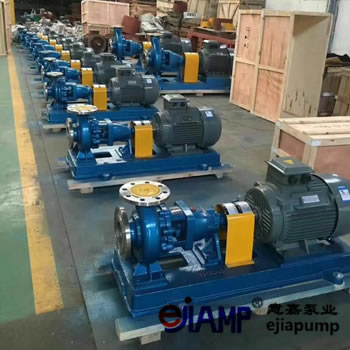

IH型防爆化工泵|IH化工專用離心泵

IH型防爆化工泵|IH化工專用離心泵概述：
IH型防爆化工泵|IH化工專用離心泵是單級單吸懸臂式離心泵。其標志性的額定性能點和尺寸相當于國際標準ISO2858-1975（E），這是一種替代F型耐腐蝕泵的節能產品。適用于化學，石油，冶金，電站，食品，醫藥，合成纖維等行業，在-20°C~105°C的溫度范圍內輸送腐蝕性介質或與水相似的理化性質。
IH型化學泵性能范圍（按設計點）
流量Q：6.3~400 m3 / h
頭H：5~125m
該泵的高工作設計壓力為1.6MPa
用戶可以根據待輸送介質的腐蝕程度為泵的溢流部分的主要部分選擇不同的材料。

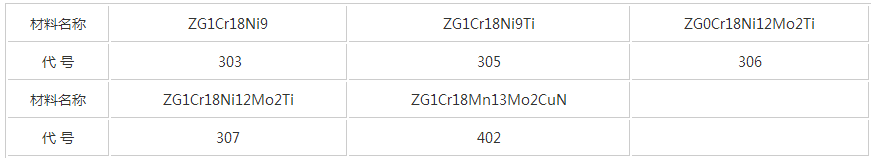

泵的溢流部分的主要部分的材料及其代號有以下五種類型：

IH型化工泵輸送介質溫度為-20°C~105°C，需要時采用雙面密封冷卻裝置，介質溫度可在20°C至+ 280°C范圍內運輸。適用于行業等化學，石油，冶金，電力，造紙，食品，制藥，環保，廢水處理和合成纖維，以運輸各種腐蝕性或非污染性水樣介質。質量。
IH型化學泵性能范圍
流量Q：6.3~400m3 /
頭H：5~132m
速度n：2900,1450r / min
功率：0.55~110KW
進口直徑：50~200mm
高工作壓力：1.6Mpa
IH型防爆化工泵|IH化工專用離心泵有29種基本型，其中22種雙速（2900,1450r / min）在A型和B型葉輪直徑切割后被切割成112種規格。
IH型防爆化工泵|IH化工專用離心泵的結構
IH泵是由國家泵業聯合設計的一系列產品，采用ISO國際標準。它主要由泵體，葉片傳輸線，密封圈，葉輪螺母，泵蓋，密封件，中間支架，軸和懸掛部件組成。
IH型防爆化工泵|IH化工專用離心泵結構特點
     泵蓋通過擋塊固定在中間支架上，然后通過泵體與中間支架擋塊的連接將泵蓋夾在中間。泵體被軸向吸入，徑向排出，并且腳支撐型可以直接固定到基座上。上。懸架部件通過止動件固定地固定到中間支架上，并通過懸架支撐在底座上。為便于拆卸，延長接頭專為維護而設計。無需拆下入口和出口連接管路，泵體和電機。只需拆下聯軸器的中間聯軸器，然后退出轉子組件即可使用。這是一種在世界上普遍存在的結構形式。
泵旋轉方向
泵由馬達通過延長聯軸器直接驅動，并且從馬達端看時順時針旋轉。
泵軸密封型
包裝密封：泵蓋內有填料函，用軟包裝密封。包裝箱內可裝滿一定壓力的水，以便密封，冷卻，潤滑和清潔。
機械密封：單端機械密封和雙面機械密封。密封腔內充滿一定的水壓，沖洗兩端的摩擦力，同時冷卻。
泵的密封類型采用填料密封或機械密封，可根據用戶要求使用。同時，允許采用適合ISO3069規定的密封腔尺寸和其他結構的軸封類型，如波紋管機械密封和葉輪密封。還有很多。

IH型防爆化工泵|IH化工專用離心泵--拆卸和組裝拆卸

由于使用了延伸聯軸器，因此在拆卸泵時不需要拆卸入口管和出口管，泵體和電機。僅需要移除延伸聯接器中的中間聯接器以移除轉子部件以進行維護。保養。
1.拆下泵體上的排水管塞和懸掛體上的排油管塞，排出泵中的液體和懸浮體中的潤滑油。 （注意：如果泵上有其他管路，則應將其拆下）。
1.斷開泵體與中間支架的連接，并從泵體中抽出所有轉子組件，如中間支架，懸架組件和泵蓋。
2.拆下葉輪螺母，拆下葉輪和鑰匙。
3.將泵蓋與軸襯，機械密封端蓋和機械密封一起從軸上拉出。小心不要使襯套相對于泵蓋等滑動，然后拆下機械密封端蓋，將襯套與襯套一起拆下，然后拆下襯套和機械密封。

如果密封件由填料制成，則可以直接從泵蓋上取下套管，并且可以依次取下填料壓蓋，填料和填料環。如果密封件采用特殊結構，則應遵守不同的拆卸方法。
4.卸下中間支架和懸架支架。

5.拆下泵接頭和鑰匙。
6，取下懸浮液主體兩端的灰塵盤和軸承的前后蓋板與軸承一起從懸架主體上拆下。
7.從泵軸上拆下軸承。
裝配和拆卸程序相反。
開始，運行和停止
1.開始前的準備
1）在啟動前清潔泵和現場。
2）檢查支架中的潤滑劑量是否合適（油位距離油位計中心線約2mm）。油位計完好無損。
3）在連接聯軸器之前檢查原動機的轉向。在泵的轉向箭頭對齊后，連接聯軸器。
4）安裝機械密封或填料和聯軸器后，用手轉動泵軸。不應摩擦并安裝聯軸器的保護蓋。
5）泵應在吸入條件下使用。泵啟動前應泵送或抽真空;泵應在回流條件下使用。在開始之前，泵應該裝滿輸送的液體。在泵中的空氣被驅除后，排放管的閘閥關閉。 。
6）在開始之前檢查基本螺紋檢查是否松動。壓蓋是否傾斜以及潤滑油和冷卻水的供應。
2.開始
1）關閉進口和出口壓力（或真空）流量計和出口閥。 （如果有旁通管，此時應關閉。）啟動電機（請先慢跑，確認泵旋轉）正確后，正式開始運作。 ），然后打開進出口壓力（或真空）儀表，當泵達到正常速度，并且儀表指示相應的壓力，然后慢慢打開出口閥門，以調整到所需的工作條件。在排出管路關閉的情況下，泵不能連續工作超過3分鐘。
2）在啟動過程中始終注意原動機的功率讀數和泵的振動。振動數不應超過0.06 mm。測量位置是軸承箱。
3）密封條件：機械密封應無泄漏，熱量和填料密封^ I處于連續滴落狀態。
3.跑
1）務必檢查泵和電機的熱量（軸承的溫升不應超過75°C）和油位計的供油量。 （通常，每運行1500小時后，應更換一次油。
2）吸入閥不能用于調節流量以避免氣穴現象。
3）泵不應以低于30％的流速連續運行。如果在這種情況下需要連續運行，應在出口處安裝旁通管以排出多余的流量。
4）注意泵是否有噪音運行。如果發現異常情況，應及時消除或停止。
停下來
1）慢慢關閉吐痰端口線閘閥<如果在回流的情況下使用泵，也關閉吸入管路的閘閥）并關閉各種流量計的開關。
2）關閉電源
3）如果密封件在外部排空，請關閉外部排水閥。
4）如果環境溫度低于液體的凝固點，則排出泵中的液體以防止開裂。
5）如果長時間不使用停車位，除了泵內的腐蝕性液體外，應拆除并清洗零件，特別是密封腔。 拆下泵并清潔它，然后重新安裝它是很好的。 除防油防銹處理和封閉式泵入口和出口外，還應定期檢查。

IH型防爆化工泵|IH化工專用離心泵--注意事項
這種泵可根據不同的使用條件安裝不同類型的機械密封，如內置單端平衡和不平衡型，雙端平衡和不平衡型，以及外部機械密封。根據所選密封的類型，使用方法和注意事項也不同。有關詳細信息，請參閱機械密封安裝和操作手冊，GB3215-82“煉油廠，化工和石化過程離心泵的一般技術條件”，下面應注意幾點。
1.由于機械密封通常適用于清潔，非懸浮介質，因此應仔細清潔新安裝的管道系統和液體儲存裝置，以防止固體雜質進入機械密封端面并導致密封失效。

2.在易結晶的介質中，使用機械密封并注意頻繁沖洗。在停車后重新啟動之前，清潔機械密封上的晶體。
3.小心拆卸機械密封。不要用錘子或鐵釘敲擊，以免損壞動態和靜態環密封表面。

4.如果有污垢被清除，請嘗試清除污垢，沖洗干凈，然后將其拆開，以免損壞密封組件。

5.在安裝機械密封之前，檢查所有密封組件是否有故障或損壞，必要時進行維修或更換。
6.應嚴格檢查移動環和固定環的相對摩擦密封面。不允許有輕微劃痕或凸起。所有其他部件，包括泵體，葉輪，密封腔等，應在組裝前沖洗，特別是移動和靜止環端面。用干凈的軟布或棉紗擦拭干凈，然后涂上干凈的層。油脂或油
7.注意消除裝配時的偏差。擰緊螺釘時，將它們均勻擰緊，以避免偏斜并使密封失效。

8.正確調整黃變的壓縮量。在安裝泵之后，當用手拉動轉子時，應該感覺到密封黃色具有一定的壓縮量，并且可以輕微且柔性地旋轉而不會感覺到緊握。如果你感覺太緊或不動，你應該適當地松開它們中的一些。
9.對于帶外部沖洗的機械密封，應在開始用密封液填充密封腔之前打開沖洗波。停車時，先停泵，然后關閉密封圈。
