磁力泵隔離套設計之耐高溫磁力泵

耐高溫磁力泵

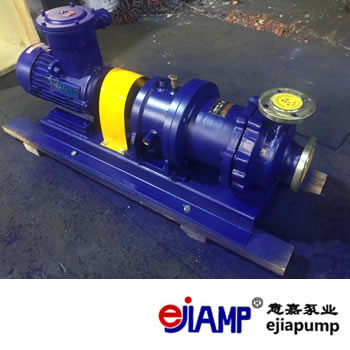

CQB-G型耐高溫磁力泵隨著我國石油化工裝置現代化建設的需要，為了盡快適應以節能為中心的設備更新?lián)Q代，發展符合國際先進的按規劃生產的產品。最近我單位會同泵業界有關專家，共同研究、討探、發明了達到國際先進水平的型耐高溫磁力泵系列，填補了國內空白。磁力泵用在石油精制、石油化工和化學工業及其它地方輸送特殊的石油、印隔膜泵染原料及其高溫介質。該泵的設計具有可靠性高、使用壽命長、通用化程度高的特點，磁力驅動泵又稱無軸封泵，它以靜密封取代動密封，使泵的過流部件完全處于密封狀態，因采用磁力聯軸器傳動，排污泵所以能代替原機械泵機械密封一直解決不了的跑、冒、滴、漏之弊病。無軸封泵是唯一的泄漏量為零的泵，因為該種泵無軸封.

磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵氣動隔膜泵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，多級泵將動密封轉化為靜密封。
將n對磁體（n為偶數）按規律排列組裝在磁力傳動器的內、外磁轉子上，使磁體部分相互組成完整藕合的磁力系統。當內、外兩磁極處于異極相對，即兩個磁電動隔膜泵極間的位移角Φ＝0，此時磁系統的磁能最低；當磁極轉動到同極相對，即兩個磁極間的位移角Φ＝2π/n，此時磁系統的磁能最大。去掉外力后，由于磁系統的磁極相互排斥，磁力將使磁體恢復到磁能最低的狀態。于是磁體產生運動，帶動磁轉子旋轉。
在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。
渦流的表達式中：
Pe－渦流；
K—常數；
n—泵的額定轉速；
T－磁傳動力矩；
F－隔套內的壓力；
D－隔套內徑；
一材料的電阻率；—材料的抗拉強度。當泵設計好后，n、T是工況給定的，要降低渦流只能從F、D、、等方面考慮。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。
