一、CQB-G型高溫磁力驅動離心泵--產品概述:
ejiamp牌高溫磁力驅動離心泵CQB- G型采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于磁力泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列泵適用于輸送高溫介質，溫度≤300℃。

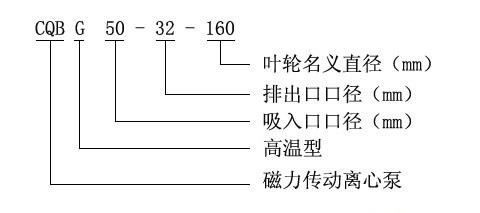

二、CQB-G型高溫磁力驅動離心泵--型號意義:
三、CQB-G型高溫磁力驅動離心泵--防漏設計：
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的用泵。
四、CQB-G系列高溫磁力驅動離心泵--性能參數:
型 號 | 口徑 | 流量 | 揚程m | 氣蝕余糧 | 電機功率 | 轉速 | 電壓 | |
進口 | 出口 | |||||||
CQB32-20-125G | 32 | 20 | 3.2 | 20 | 4.5 | 1.5 | 2900 | 380 |
CQB32-20-160G | 32 | 20 | 3.2 | 32 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-125G | 40 | 25 | 6.3 | 20 | 4.5 | 2.2 | 2900 | 380 |
CQB40-25-160G | 40 | 25 | 6.3 | 32 | 4.5 | 3 | 2900 | 380 |
CQB40-25-200G | 40 | 25 | 6.3 | 50 | 4.5 | 5.5 | 2900 | 380 |
CQB50-32-125G | 50 | 32 | 12.5 | 20 | 4.0 | 3 | 2900 | 380 |
CQB50-32-160G | 50 | 32 | 12.5 | 32 | 4.0 | 4 | 2900 | 380 |
CQB50-32-200G | 50 | 32 | 12.5 | 50 | 4.0 | 7.5 | 2900 | 380 |
CQB50-32-250G | 50 | 32 | 12.5 | 80 | 4.0 | 15 | 2900 | 380 |
CQB65-50-125G | 65 | 50 | 25 | 20 | 4.0 | 5.5 | 2900 | 380 |
CQB65-50-160G | 65 | 50 | 25 | 32 | 4.0 | 7.5 | 2900 | 380 |
CQB65-40-200G | 65 | 40 | 25 | 50 | 4.0 | 15 | 2900 | 380 |
CQB65-40-250G | 65 | 40 | 25 | 80 | 4.0 | 22 | 2900 | 380 |
CQB80-65-125G | 80 | 65 | 50 | 20 | 3.5 | 7.5 | 2900 | 380 |
CQB80-65-160G | 80 | 65 | 50 | 32 | 3.5 | 15 | 2900 | 380 |
CQB80-50-200G | 80 | 50 | 50 | 50 | 3.5 | 22 | 2900 | 380 |
CQB80-50-250G | 80 | 50 | 50 | 80 | 3.5 | 37 | 2900 | 380 |
CQB100-80-125G | 100 | 80 | 100 | 20 | 3.2 | 15 | 2900 | 380 |
CQB100-80-160G | 100 | 80 | 100 | 32 | 3.2 | 22 | 2900 | 380 |
CQB100-65-200G | 100 | 65 | 100 | 50 | 3.2 | 37 | 2900 | 380 |
CQB100-65-250G | 100 | 65 | 100 | 80 | 3.2 | 55 | 2900 | 380 |
