一、QZ型系列潛水混流泵--產品簡介：
潛水泵站因土建簡單，工程造價低，維護管理簡便易于自動化，工作可靠性好，美化環境而得到迅速發展。
潛水泵站的主要設備-潛水電泵（簡稱潛水泵），有QZ型潛水軸流泵和QH型潛水混流泵，是將電機與軸流泵和混流泵結合而成的機電合一產品，是傳統長軸軸流泵和混流泵的更新?lián)Q代產品。
潛水泵與傳統長軸泵除使用場合、進出水每件]特性參數基本上保持一致外。還具有以下幾點顯著優勢：
⊙ 泵站工程總投資節省30%以上；
⊙ 建設周期節約40%以上；
⊙ 機組安裝時間節約95%以上；
⊙ 機組重量減輕50%以上；
⊙ 省去泵站防洪墻投資；
⊙ 維護費用低；
⊙ 無運轉噪音，操作簡便，易于自動化運行；
⊙ 地面建筑高度低，可省去泵房建筑，甚至可在地面以下建泵站。
因此，軸流泵和混流泵的新老客戶，在新建泵站項目中可以方便地以潛水泵替代，可在老泵站改造項目中以潛水泵更新，此類泵型主要適用于下列場合：
⊙ 農田灌溉與水利；
⊙ 市政排放雨水及輕度污水；
⊙ 工業中工藝用水、冷卻水；
⊙ 水利中調水工程。
本公司潛水泵名義出水口徑從350、500、600、700、800、900、1000、1200、400、1600共計十種口徑，流量范圍0.12--12m*m*m/s，揚程范圍2--14m；功率范圍7.5--630KW；電壓等級380V、66V、3KV、6KV、10KV。
二、QZ型系列潛水混流泵--型號說明

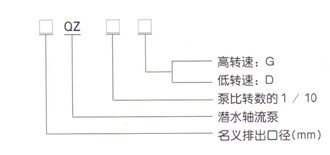

潛水軸流泵

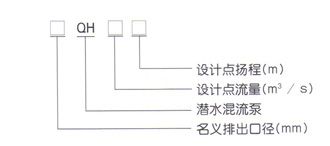

潛水混流泵：
三、QZ型系列潛水混流泵--結構說明:
QZ潛水軸流泵 QH潛水混流泵，泵段由進水喇叭口，葉輪部位，葉輪外殼和導葉體四大零件組成。
潛水電機是全密封干式異步電動機，機殼將電機封閉，電機上端電纜出線處有靜密封裝車，電機下端蓋出軸處有轉動密封裝置，潛水電機具有一切運行的安全可靠性能。對密封滲漏、線圈和軸承溫升均有監測、報警和保護裝置，不影響電機正常運轉的早期滲漏（只報警）。當線圈溫度超過135℃、軸承溫度超過90℃時，采用斷電保護，所有保護器由一個潛水泵專用保護器進行監控，以保證潛水泵的安全使用。

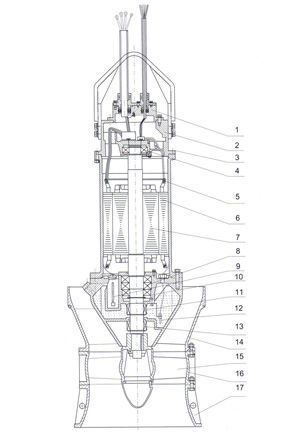

 QZ型潛水軸流泵結構總圖 | 1、接線盒蓋 2、上端蓋 3、滲漏報警器 4、上軸承 5、熱保護器 6、定子 7、轉子 8、下軸承 9、滲漏報警器 10、下端蓋 11、上機械密封 12、電極探頭 13、下機械密封 14、導葉體 15、葉輪部件 16、葉輪外殼 17、進口喇叭 |

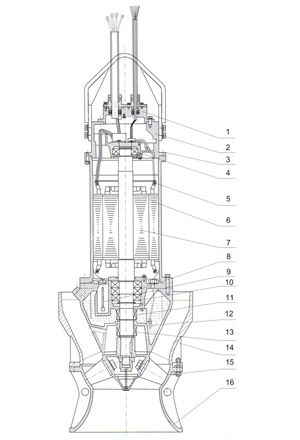

 QH型潛水流泵結構總圖 | 1、接線盒蓋 2、上端蓋 3、滲漏報警器 4、上軸承 5、熱保護器 6、定子 7、轉子 8、下軸承 9、滲漏報警器 10、下端蓋 11、上機械密封 12、電極探頭 13、下機械密封 14、導葉體 15、葉輪部件 16、進口喇叭 |

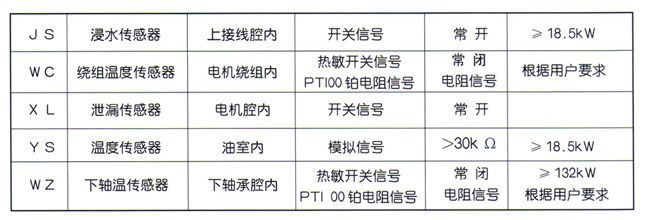

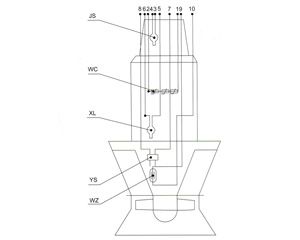

 潛水流軸泵、混流泵內部傳感器布置圖 | 傳感器輸送信號由潛水電泵保護器接受。該保護器對每一個輸出信號，包括開關量或模擬量分別輸出一個開關信號，并在保護器上顯示出報警閃光信號。 |
選型參數：
| （一）軸流泵(QZ)性能參數與型譜 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ⊙ （二）混流泵(QH)性能參數與型譜 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
較小的QZ系列潛水軸流泵、QH系列潛水混流泵用開關敞式進水，安裝形式為井筒彎管式安裝、鋼制井筒式安裝、混凝土預制井筒式安裝。井筒彎管式安裝、鋼制井筒式安裝由本公司提供整套井筒，混凝土預制井筒式安裝由本公司提供安裝底座（含防轉裝置）、井蓋。
安裝時，將潛水電泵吊入井筒著底為止，導葉體上的斜面與支架座斜面配合，止水橡皮（O型圈）起密封作用。
較大的潛水泵（葉輪直徑一般在1米以上），采用帶封閉進水流道的安裝形式

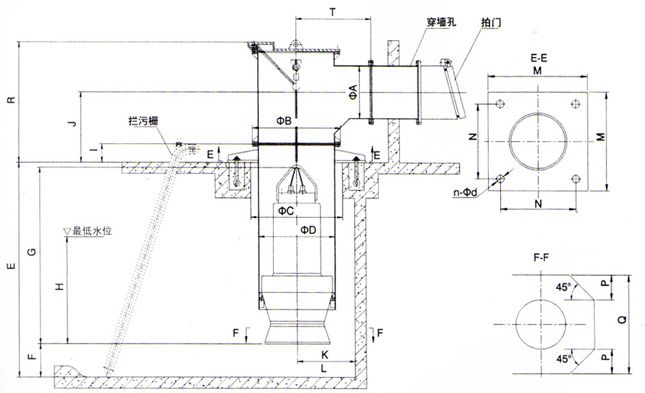

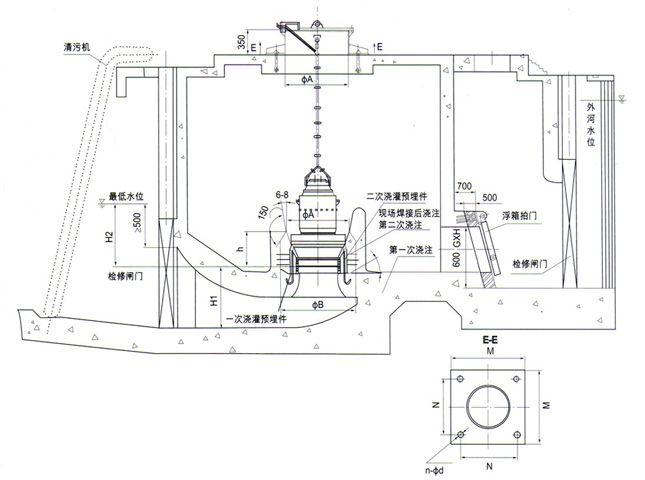

1、井筒彎管式安裝及尺寸
注：
（1）、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
（2）、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值。如需要，可適當加大；尺寸E、J依據泵站具體條件確定；尺寸R為最小參考值，如條件許可，可適當加大。
上述尺寸均依據客戶要求確定。
（3）、泵中心距后池壁≤K。
（4）、同池兩泵中心距≥L。

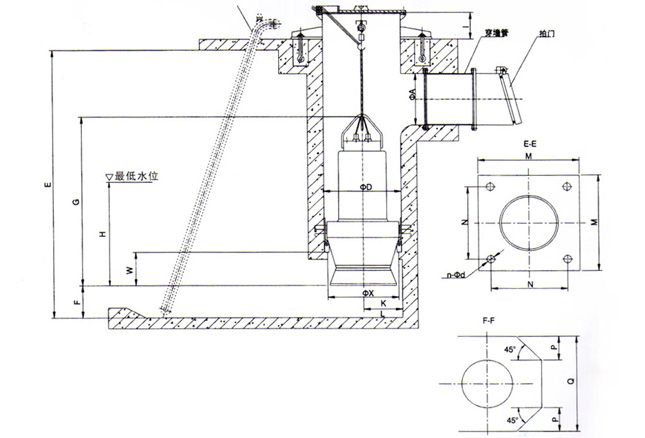

2、鋼制井筒式安裝及尺寸
注：
(1)、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸，其中泵站設計的水力尺寸僅作為參考值。
(2)、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值，如需要，可適當加大；尺寸E、J、R依據泵站具體條件確定。
(3)、泵中心距池壁≤K。
(4)、同池兩泵中心距≥L。

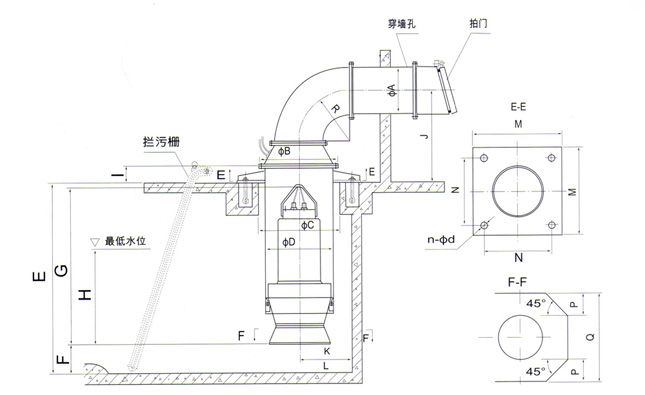

3、混凝土預制井筒式安裝及尺寸
注：
（1）、表中尺寸為泵的安裝尺寸與泵站設計的水力控制尺寸。其中泵站設計的水力尺寸僅作為參考值。
（2）、尺寸A依據流量確定，以控制流速，減少水力損失，表中尺寸為參考值。如需要，可適當加大；尺寸E依據泵站具體條件確定；尺寸R為最小參考值，如條件許可，可適當加大。
（3）、泵中心距后池壁≤K。
（4）、同池兩泵中心距≥L。
4、封閉進水流道的混凝土預制井筒式安裝及尺寸
簸箕形進水流道
注：
(1)、進水流道可配肘形、鐘形、簸箕形流道，安裝尺寸表中的流道尺寸為簸箕形流道（僅供參考）。
(2)、淹沒深度除需要滿足表中要求外，還必須比流道進口上緣至少高500mm。
(3)、一般來說，泵段安裝尺寸由供貨方提供，淹沒深度由供貨方與設計方共同確定。再通過裝車試驗驗證確定；進出水流道的幾何尺寸由設計單位按規范進行數模計算，初步確定后再進行裝置模型試驗，廠家提供的流道幾何尺寸供設計單位設計時參考。
(4)、供貨方提出的流道幾何尺寸僅供用戶現設計方參考。
QZ型系列潛水混流泵訂購需知：
一、如您需要訂購QZ型系列潛水混流泵;需確定：
1、QZ型系列潛水混流泵;流量、揚程、自吸高度
2、QZ型系列潛水混流泵配套功率、WQ潛水排污泵;工作電壓
3、QZ型系列潛水混流泵;進出口徑
4、QZ型系列潛水混流泵;過流介質 以便我們技術人員為您準確選擇。
二、若已由設計單位已選好QZ型系列潛水混流泵;產品型號，則直接根據所選型號與上海意嘉泵業制造有限公司銷售部訂購。(聯系方式見網站底部)
三、若在QZ型系列潛水混流泵;選型過程中存在疑問，歡迎聯系我們的在線客服，為您提供滿意的服務(聯系方式見網站底部)
