CDL立式多級泵結構及工作原理

引言

在現代化工業領域中，泵作為流體輸送的關鍵設備，其性能的穩定性和高效性對于整個生產流程具有至關重要的作用。EJIAMP/意嘉泵業憑借其豐富的經驗和先進的技術，成功研發出CDL立式多級泵，該泵以其高效、穩定、耐用的特點，在市場中贏得了廣泛的認可。本文將對CDL立式多級泵的結構及工作原理進行詳細介紹。

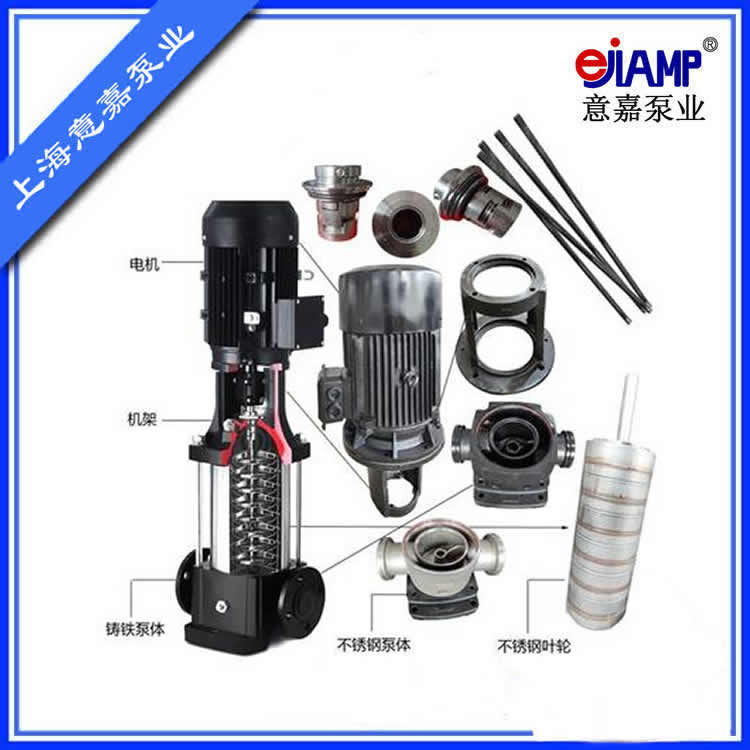

CDL立式多級泵主要由泵體、葉輪、軸、密封件等關鍵部件組成，其結構設計合理，保證了泵的高效運行和長壽命。

1. 泵體

泵體是CDL立式多級泵的主體部分，由吸入段、壓出段、中段等多個部分組成。每個中段由兩個殼體組成，內部裝有葉輪。泵體的設計充分考慮了流體的流動特性，使得流體在泵體內能夠順暢地流動，減少了能量損失。

2. 葉輪

葉輪是CDL立式多級泵的核心部件，其形狀和大小直接影響泵的流量和揚程。葉輪采用優質材料制成，具有較高的強度和耐磨性，能夠承受高速旋轉帶來的壓力和摩擦。葉輪的設計使得流體在旋轉過程中能夠形成足夠的離心力，從而實現流體的增壓和輸送。

3. 軸

軸是連接葉輪和電動機的關鍵部件，它通過聯軸器與電動機相連，將電動機的旋轉動力傳遞給葉輪。軸的設計充分考慮了強度和剛度要求，保證了在高速旋轉過程中不會出現變形或斷裂等問題。

4. 密封件

密封件是CDL立式多級泵的重要組成部分，其作用是防止流體泄漏和外界雜質進入泵體。EJIAMP/意嘉泵業采用先進的密封技術，確保泵體在高壓、高速運轉條件下仍能保持良好的密封性能。

CDL立式多級泵的工作原理基于離心力原理。當電動機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周。由于液體受到葉片的作用，其壓力和速度同時增加。經過導殼的流道后，液體被引向次一級的葉輪，繼續增加其壓力能量。這樣的過程逐次地流過所有的葉輪和導殼，最終將液體輸送到壓出段并排出泵體。

在CDL立式多級泵中，由于有多個葉輪和導殼的串聯組合，因此能夠?qū)崿F(xiàn)多級增壓。每一級葉輪都能夠?qū)⒁后w的壓力能量增加一定值，經過多級疊加后，最終獲得較高的揚程和流量。這種設計使得CDL立式多級泵在需要高揚程、大流量的場合具有顯著的優勢。

EJIAMP/意嘉泵業CDL立式多級泵憑借其高效、穩定、耐用的特點，在市場中贏得了廣泛的認可。該泵具有以下優勢：

? 結構緊湊、占地面積小；

? 高效節能、運行成本低；

? 耐腐蝕、耐磨損、使用壽命長；

? 維修方便、維護成本低；

? 適用于各種復雜工況和介質。
