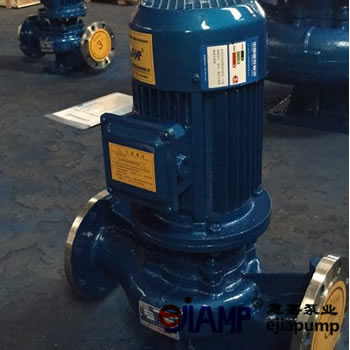

ISG、IHG、YG、IRG200-400B_管道循環離心泵

ISG、IHG、YG、IRG200-400B_管道循環離心泵電機可選配YE4/YBX4 二級能效電機、防爆電機、變頻電機、特殊電機等。立式管道離心泵是上海意嘉泵業制造有限公司選用國內外優秀水力模型，常用于礦用、空調、采暖、衛生用水、水處理、冷卻、冷凍系統,液體循環和供水、增壓機灌溉等領域中無腐蝕的冷水和熱水輸送等。

1。ISG200-400B立式單級單吸離心泵用于輸送清水和其他物理化學性質與清水相似的液體。適用于工業及城市給排水、高層建筑增壓供水、園林噴灌、消防增壓、長途運輸、采暖通風制冷循環、浴室等冷熱水循環增壓及設備配套，使用溫度t u003C 80℃。

2。IRG200-400B立式熱水泵適用于冶金、化工、紡織、木材加工、造紙、飯店、浴室、賓館等鍋爐高溫?zé)崴募訅貉h(huán)輸送，以及城市住宅供暖循環泵，工作溫度在120℃以下。

3。GRG200-400B立式高溫離心泵廣泛應用于能源、冶金、化工、紡織、造紙、飯店、浴室、賓館等鍋爐高溫?zé)崴募訅貉h(huán)輸送和城市住宅的采暖循環泵，工作溫度在240℃以下。

4。IHG200-400B立式不銹鋼管道離心泵用于輸送粘度與水相近、不含固體顆粒的腐蝕性液體。適用于石油、化工、冶金、電力、造紙、食品制藥、合成纖維等部門，使用溫度為-20℃ ~ 120℃。

5。YG200-400B管道油泵用于輸送汽油、煤油、柴油等石油產品，輸送介質溫度為-20℃ ~+120℃。

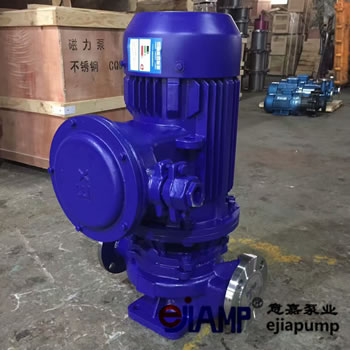

6。IHGB200-400B立式不銹鋼防爆化工離心泵適用于輸送易燃化工液體。

 7。ISGD、IRG

d、GRGD、IHGH、YGD、IHGBD立式低速離心泵適用于環境噪聲要求低、空調循環量大的場合。

1。吸入壓力≤1.0MPa，或泵系統的*高工作壓力≤1.6MPa，即吸入壓力+泵頭≤1.6MPa，泵靜壓試驗壓力≤2.5MPa，訂貨時請注明系統的工作壓力。泵系統工作壓力大于1.6MPa時，訂貨時應單獨提出，使泵的過流部分和連接部分采用鑄鋼。

2。環境溫度40℃和相對濕度40℃。

4。輸送介質中固體顆粒的體積含量不得超過每單位體積0.1個，粒徑應小于0.2毫米..

注:如果使用的介質帶有細小顆粒，請在訂貨時注明，以便我廠采用耐磨機械密封。

Iii。IHG不銹鋼化工泵結構說明:

①機械密封前有研磨副，泵蓋上有密封冷卻和沖洗孔，適用于泵送揮發性或結晶介質，當介質中含有微小顆粒時，延長機械密封的使用壽命。

②泵與電機軸承結合，保證軸的運轉精度，提高密封可靠性。

③機械密封由硬質合金制成。

 管道離心泵分為立式和臥式。立式管道泵的安裝方式是立式的，所以進出管道是水平的。

入口和出口在同一條中心線上，就像泵也是管道的一部分一樣。水平管道泵的安裝方式是水平進口平行，出口垂直，所以進出口成90度直角，類似于在管道上安裝彎頭的樣子。立式和臥式管道泵的性能是一樣的。根據不同的現場條件，可選擇立式或臥式管道離心泵。管道離心泵的工作原理是利用水因葉輪轉動而產生的離心力。離心泵啟動前，泵殼和吸水管必須注滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉。在離心力的作用下，水被甩到葉輪的外緣，通過蝸殼泵殼的流道流入泵的出水管。在水泵的葉輪中心，由于水被離心力甩出形成真空，吸水管內的水在大氣壓力的作用下被壓入泵殼內，葉輪不斷旋轉，使水在葉輪的作用下不斷地流入流出，從而達到輸送水的目的。

1。泵為立式結構，進出口直徑相同，位于同一中心線上?？上耖y門一樣安裝在管道內，外形緊湊美觀，占地面積小，建設投資低。如果加上保護套，可以在戶外使用。

2。葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵和電機軸承配置合理，能有效平衡泵運行產生的徑向和軸向載荷，從而保證泵運行平穩、振動小、噪音低。

3.軸封采用機械密封或機械密封組合，采用進口鈦合金密封圈，中型耐高溫機械密封，采用硬質合金材料，可有效延長機械密封的使用壽命。

4。安裝維護方便，無需拆卸管路系統，只需拆下泵連接座的螺母即可抽出所有轉子部件。

5。根據使用要求，即流量和揚程的需要，泵可以串聯和并聯使用。

6。根據管道布置的要求，泵可以垂直安裝，也可以水平安裝。
