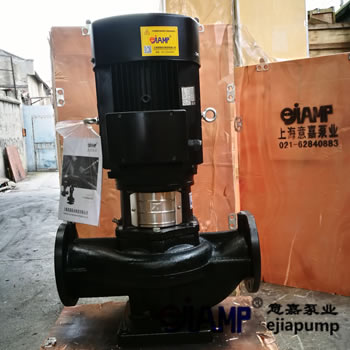

TD125-40/4SWHC_便拆式管道泵

Ejiamp牌TD125-40/4SWHC_便拆式管道泵是意嘉泵業引進丹麥技術研發生產的綠色環保、節能高效的管道離心泵。用于輸送不含固體顆粒的清水和物理化學性質與水相似的液體。同時根據使用溫度和介質的不同，在TD高效立式管道離心泵的基礎上，調度適用于熱水、高溫和腐蝕性的化工泵和油泵。該產品具有節能、低噪音、性能穩定的特點。我單位科技人員和國內水泵專家選用優良的水力模型，采用ISG離心泵的性能參數，在一般立式泵的基礎上進行巧妙組合設計。該系列產品具有高效節能、噪音低、性能可靠等優點。符合新機械部JB/T53058-1993標準。產品根據ISO02858標準設計和制造。TD管道離心泵是新一代立式單級管道離心泵，配有標準電機和機械密封。與上一代產品相比，該產品具有更寬的工作曲線范圍，更高的效率，并且更不容易受到液體中雜質的影響。該系列產品設計為頂部可抽拉的管道結構，可拆卸管道進行一般維護和修理。各系列泵均采用創新的易拆卸機械密封，更換機械密封無需拆卸電機。



1。TD125-40/4SWHC_便拆式管道泵，配有標準電機和機械密封。此類產品的結構

與同類產品相比，不易受泵送液體中雜質的影響。產品設計為頂部拉出的可拆卸形式，可以在不影響管道系統的情況下維護泵。2.葉輪直接安裝在電機軸上，保證了泵的同心度，從而增強了泵運行的穩定性，延長了泵的使用壽命。

3。軸封采用機械密封或機械密封的組合，并采用優質硬質合金密封圈，增強了密封的耐磨性，可有效延長泵的使用壽命。

4、安裝維修方便，無需拆卸管路系統。泵的進出口同口徑，簡化了管道的連接。

5、根據流量和揚程的需要，可采用泵的串聯和并聯運行方式。

6。根據需要，吸入口和排出口可安裝在同一方向或90°、180°、270°不同方向，以滿足不同的連接場合。

7。泵的揚程可以根據需要并結合切割葉輪的外徑進行增減，不改變安裝面積，這是其他泵所不具備的。

該產品適用于清潔、稀薄、無腐蝕性、非爆炸性和易燃性液體，不含任何可能對泵造成機械或化學損傷的固體顆粒和纖維。對液體的具體要求和應用如下:但是，當液體粘稠或稠密時，會導致泵的特性曲線下降，能量消耗增加。

液體溫度:-15℃ ~ 110℃系統高壓:普通型。

對于PN12酒吧；特殊型號為PN16 bar。TD立式管道離心泵產品用于輸送水時，可用于生活用水、工業用水、冷卻系統用水和集中供熱系統的冷熱水。

TD產品可用于以下位置:



主循環泵※

混合回路泵※

鍋爐混流泵※

用作冷凍泵※

分流過濾泵※

恒壓系統泵※

家用熱水循環泵※

TD立式管道離心泵產品用于工業。比如在化工、制藥、食品加工等行業。

可用于:



原料輸送※

系統增壓※

混合回路循環泵※



1。吸入壓力≤1.0Mpa，或泵系統的高工作壓力≤1.6Mpa，即泵吸入壓力+泵頭≤1.6Mpa，泵的靜壓試驗壓力為2.5Mpa，訂購TD立式管道離心泵時請注明系統的工作壓力。當泵系統的工作壓力大于1.6Mpa時，訂貨時應單獨提出。因此泵的溢流部件和連接部件由鑄鋼制成。

2。輸送介質中固體顆粒的體積含量不得超過每單位體積0.1個，粒徑應小于0.2毫米。注:如果所用介質含有細顆粒，請?jiān)谟嗀洉r(shí)注明，以便采用耐磨機械密封。

3。環境溫度小于40℃，相對濕度小于95。

注意:如果

所用介質為細顆粒，訂貨時請注明，以便廠家采用耐磨機械密封。

V。結構描述:

1。泵和馬達具有相同的端蓋，因此軸向尺寸縮短，結構簡單。

2。泵體上設有取壓孔和排水孔。

3。泵體裝有排氣閥，可在工作前將泵內的空氣排出。

4。泵體底部設有安裝底板和螺栓孔，以保證整個機組的穩定安裝。
