單級單吸離心泵的結構功能

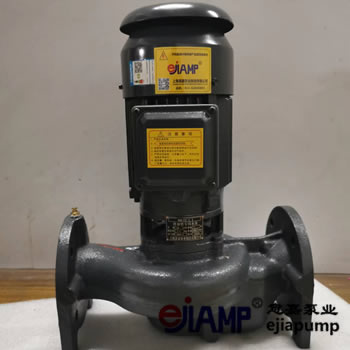

 單級單吸離心泵是一種常見的管道離心泵，主要由葉輪、泵殼、密封圈、泵軸、軸承、填料函機械密封等部件組成。每個組件扮演不同的角色。下面介紹單級單吸離心泵的結構和功能，以便用戶了解后更好的使用和維護離心泵。

1葉輪。葉輪的作用是通過旋轉將動力機的機械能傳遞給水，從而增加水的能量。其幾何形狀、尺寸、材料和加工工藝對泵的性能有很大影響。葉輪是水泵的核心。離心泵的葉輪類型有閉式、半閉式和開式。

2泵殼。泵殼由泵蓋和泵體組成，包括進水口、蝸殼形流道和泵出口。泵的吸入口連接段是錐形的，其作用是將水均勻地引到葉輪上，損失很小。吸水口的法蘭上設有安裝真空計的螺孔。隨著橫截面的增大，水流速度逐漸降低，部分動能轉化為壓力能。泵體的出水法蘭上設有安裝壓力表的螺孔。在泵體的頂部有一個用于放氣或注水的螺孔，以便在泵啟動前用于灌溉或抽真空。泵體底部有一個排水孔，以便停機期間將泵內的水排空，防止冬季腐蝕和凍裂。泵體采用后開式。泵的功能是收集水流并轉換能量。

3密封圈。密封圈又稱減漏環、耐磨軸承環和口環。水泵葉輪吸人。

在端口的外邊緣和固定泵體的內邊緣之間存在間隙。如果這個間隙過大，單級離心泵體內的高壓水就會通過這個間隙漏回葉輪的吸入口，從而降低泵的實際出水量，降低泵的效率。如果間隙過小，葉輪轉動時會與泵體摩擦，造成機械磨損。為了盡可能減少泄漏損失，保護泵體不受磨損，在泵體上或泵體和葉輪上分別裝有鑄鐵或碳鋼制成的耐磨密封圈，磨損后可以更換。環的作用是減少泄漏和軸承磨損。

4泵軸。泵軸是用來帶動葉輪轉動的，它的作用是傳遞動力。其材料應具有足夠的抗扭強度和剛度。通常由碳鋼和不銹鋼制成。在泵端，葉輪由鍵和葉輪螺母固定，軸上的螺紋轉向，使軸轉動時螺母處于擰緊狀態。軸的另一端裝有聯軸器或滑輪。為了防止填料與泵軸直接摩擦，大多數泵軸都配有襯套，襯套在穿過填料函的位置磨損后可以更換。

5軸承。軸承用來支撐轉動部件的重量，承受水泵運轉時的軸向力和徑向力，減少軸轉動時的摩擦力。常用的軸承有滾動軸承和滑動軸承。單級單吸離心泵采用滾動軸承。

6填料箱。在泵軸穿過泵殼的地方，旋轉的泵軸和固定的泵殼之間有一個間隙。為了防止大量高壓水流出和空氣通過這個間隙進入泵內，必須安裝軸封裝置。填料函是一種常用的軸封裝置，它由一個墊環，

水封環、水封管、填料、填料壓蓋等。
