多級離心泵有哪些型號？

 根據結構的不同，多級離心泵分為三種類型:臥式分體多級離心泵、分段多級離心泵和雙殼多級離心泵。下面介紹這三種多級離心泵的結構特點，可供用戶參考。

臥式分體多級離心泵

臥式分體多級離心泵也叫中開式多級離心泵。多級管道離心泵它是一種水平分體式多級離心泵結構。這種泵采用蝸形泵體，每個葉輪都有相應的蝸殼，相當于在同一根軸上安裝幾個單級蝸形泵串聯工作，所以也叫蝸形多級泵。由于泵體為水平分段式，吸入口和排出口直接鑄造在泵體上，便于維修。只有取下泵蓋才能露出整個轉子。當轉子需要檢修時，不需要拆卸連接管道。這種泵的葉輪通常是偶數對稱布置，大部分軸向力是平衡的，不需要安裝軸向力平衡裝置。

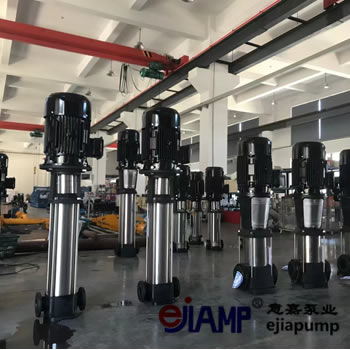

臥式分體多級泵的流量范圍為450 ~ 1500m3/h，高揚程為1800m。由于葉輪對稱布置，泵體內有交叉通道，如圖CDLF立式不銹鋼多級泵，比同性能的分段多級泵大，其鑄造工藝復雜。泵蓋與泵體的定位要求高，壓力大時泵蓋與泵體結合面密封困難。

 分段多級離心泵

分段多級離心泵是一種立式分體多級泵。這種泵通過在根軸上安裝幾個葉輪串聯工作。

是的，軸上葉輪的數量代表泵的級數。軸的兩端由軸承支撐，置于軸承體上，兩端有軸封裝置。泵體由前段、后段和幾個中段組成，用螺栓連接成一個整體。中段和后段有相應的導葉裝置；密封環安裝在前段和中段內壁容易與葉輪接觸的地方。軸封安裝在泵軸的前端和后端。泵軸中間有幾個葉輪，每個葉輪都裝有導輪，將輸送液體的動能轉化為靜壓能，葉輪由軸套定位。葉輪為單吸，吸人口朝向側面。根據單吸葉輪的入口方向，將葉輪串聯在軸上。為了平衡軸向力，平衡盤安裝在兩端的后部，并通過平衡管與前段連通。工作過程中，轉子可以左右移動，通過平衡盤自動將轉子保持在平衡位置。

雙殼多級離心泵

雙殼多級離心泵用于使液體產生高壓，主要作為高壓蒸汽鍋爐的供水和高壓設備的液體輸送。該泵的揚程范圍為850～3200米，流量范圍為30～360米。

雙殼多級離心泵采用內外殼。內殼分為分段式和開放式兩種，根據泵軸的安裝位置又分為臥式和立式。分段臥式雙殼多級離心泵的外殼承受出口處的液體壓力，因此外殼多采用鍛鋼圓筒。出口處設有可拆卸的法蘭頭，便于內殼組件的拆卸和取出，法蘭頭的內端面設有彈性墊圈，對內殼進行補償。

外殼的溫差和不同材料造成的不均勻膨脹也使內殼的隔板預緊形成一個整體。當泵中的壓力升高時，每個部分的隔板被自身壓力密封。內筒的結構類似于分段筒。轉子末級葉輪后裝有平衡活塞，與法蘭頭的平衡襯套配合，平衡轉子的大部分軸向力。采用雙面國王推力軸承，承受轉子殘余軸向力，防止轉子移動，保證轉子運行在正確的工作位置。殼體兩端安裝軸封腔，腔內安裝浮動填料密封或機械密封，防止液體外漏；軸封護套充滿冷卻液以冷卻密封。軸的兩端裝有滑動軸承以支撐轉子，并置于軸承架中。軸承由自身主油泵供給的循環油潤滑，油壓為0.06~0.08MPa，軸端裝有聯軸器與驅動機連接。
