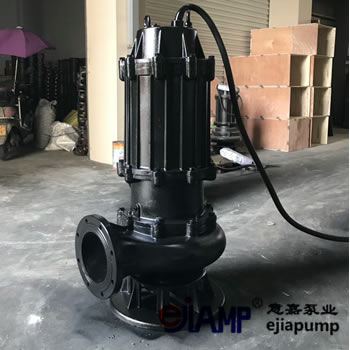

250WQ600-15-45_潛水排污泵

250WQ600-15-45_潛水排污泵產品概述：

250WQ600-15-45 潛水排污泵采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。

可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。結構說明 QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。
配備多種保護裝置，使得泵運行可靠，其主部件作用如下： 信號線1：配備全保水泵控制柜，對泵實行多方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。 葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。泵體15：與葉輪配用，使得泵具有高的效率。密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵的效率運行。

250WQ600-15-45_潛水排污泵結構特點：

1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。
3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。
4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。
6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7、WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8、能夠在全揚程內使用，而保證電機不會過載。
9、潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

WQ潛水排污泵安裝方式：

室內污水池(集水坑)排污泵采用移動式安裝(軟管)(單泵)、固定式安裝(硬管)(單泵、雙泵)和帶自動耦合裝置固定式安裝(單泵、雙泵)3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。 室外污水池僅采用帶自動耦合裝置固定式安裝(雙泵)一種形式。用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。
潛水排污泵使用條件
1、 介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在59范圍內。
2、 無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。
3、 本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。
