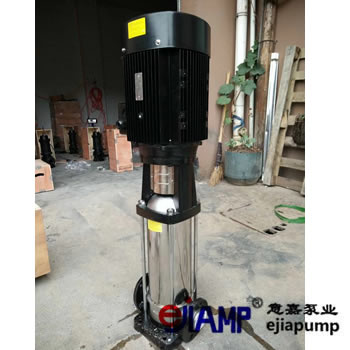

不銹鋼多級泵CDLF

1.不銹鋼多級泵的基本結構由進水段、出水段、中段、尾蓋、葉輪、泵體、泵軸、軸承、密封圈、填料函等部分組成。
1。葉輪是多級泵的核心部件，其轉速高于受力，葉輪上的葉片起主要作用。葉輪組裝前必須通過靜平衡測試。葉輪的內外表面應光滑，以減少水流的摩擦損失。
2。進水段、出水段和中段又稱為泵殼，是多級泵的主體。起支撐固定作用，與安裝軸承的支架連接。
3。多級管道離心泵泵軸的作用是通過聯軸器與電機連接，將電機的扭矩傳遞給葉輪，因此是傳遞機械能的主要部件。

II。不銹鋼多級泵CDLF的結構：

當壓力較高時，通常使用多級離心泵。該泵為立式分體多級泵，由前段、后段和若干中段組成，通過四個長桿螺栓連接成一體。安裝在泵軸上的葉輪數量代表離心泵的級數。中段的每個葉輪都配有一個導向輪。導輪的作用與蝸殼基本相同，主要是將動能轉化為靜壓能。一般葉輪為單吸，吸人口都在一個方向。為了平衡軸向力，在最后一段后面安裝了一個平衡板，用于調平。
管道與前入口相通。轉子在工作過程中可沿軸向左右移動，葉輪組的軸向力由平衡盤的推力平衡，使轉子保持在平衡位置附近。軸的兩端由軸承支撐并放置在軸承座上，軸的兩端為有一個軸封裝置。
