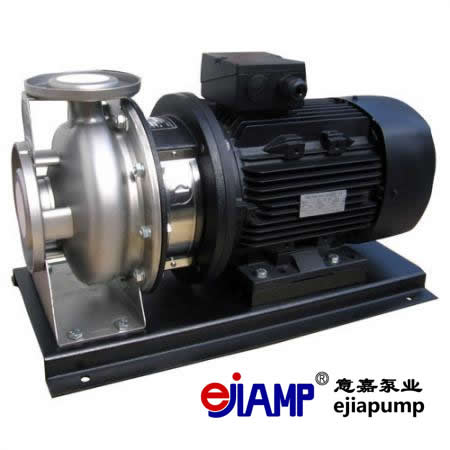

ZS50-32-200/5.5_單級臥式不銹鋼離心泵

1. ZS單級臥式不銹鋼離心泵-產品概述：
 ejiamp品牌ZS不銹鋼臥式單級離心泵采用先進技術制成，例如不銹鋼板沖壓鼓脹和焊接。它是中國第一臺新一代的離心泵，可以代替?zhèn)鹘y(tǒng)的IS單級離心泵和一般的耐腐蝕泵。
它具有外形美觀，結構輕巧，高效節能，耐用，耐光腐蝕，噪音低的特點。
 2。 ZS單級臥式不銹鋼離心泵-產品應用：
 ZS單級臥式不銹鋼離心泵是用途廣泛的多功能產品。它可以輸送包括水或工業液體在內的各種不同介質，并適用于不同的溫度，流量和壓力范圍。
其典型應用主要包括以下內容：
供水：自來水廠的過濾，運輸和區域供水以及主管的增壓；
工業增壓：工藝水系統，清洗系統；
工業液體運輸：鍋爐給水，冷凝水系統，冷卻和空調系統，機床支持，酸堿運輸；
水處理：蒸餾系統或分離器，游泳池等；
農田灌溉，石油化工，醫學和健康等。
 3。 ZS不銹鋼臥式單級離心泵的安裝條件：
 ZS型臥式單級管道離心泵是泵軸的直接連接，由泵組成，泵軸和標準電動機：
 1泵應安裝在通風和防冰的地方;
 2泵的安裝應確保泵不處于在使用中受到系統管道張力的影響;
 3如果泵安裝在室外，則必須配備合適的蓋子以防止水或電氣組件凝結;

4為了便于檢查和維護，機組周圍必須有足夠的空間；
 5電氣接線裝置應確保泵不會因缺相，電壓不穩定，泄漏和過載而損壞；
 6泵應水平安裝在底座上，水平方向是泵的吸入口，垂直方向是n是泵的排出口。
 4。 ZS單級臥式不銹鋼離心泵的工作條件：
清潔，稀薄，不易燃易爆的液體，不含固體顆粒和纖維；
溫度在-20℃至+ 100℃之間的液體；
最高環境溫度為+ 40℃；
最高海拔為1000米；
最大系統壓力為10bar。
五，電動機：
電動機是全封閉的風冷兩極標準電動機;
防護等級：IP55;
絕緣等級：F;
標準電壓：50Hz 1×220V
 3×380V
六，曲線條件：
以下說明適用于稍后顯示的曲線：
 1。曲線公差符合ISO9906附錄A;
 2。所有曲線均基于3×380V電壓，即恒定速度2900rpm或2950rpm時電動機的測量值；
 3。測試介質是溫度為20度的純凈水，沒有固體雜質。
 4。泵的工作速度不得低于曲線中指定的最小流速或高于曲線中指定的最大流速；
 5。如果泵送液體
如果身體的粘度或密度與水不同，則必須調整電動機功率。
 7。最小入口壓力-NPSH：
#如果泵中的壓力低于輸送液體的蒸氣壓，則可能會發生氣蝕。為避免氣穴現象，請確保泵入口側的壓力最小。最大吸程H [m]可以計算如下：
 H \\ u003dpb×10.2-NPSH-Hf-Hv-Hs
 Pb-大氣壓巴
在封閉管道中，可以視為封閉系統的系統壓力條
 NPSH-凈正壓頭壓水表
可以在NPSH曲線上讀取
入口處的高頻管道損耗計
它是與管道可以產生的最大流量相對應的值。 n
 Hv-液體汽化壓力儀
其值取決于液體的溫度和液體的汽化壓力。
 Hs－安全裕量儀
最小壓頭為0.5 m
通用，如果H為正值，則意味著泵可以在最大吸程H下運行；如果H為負值，則意味著泵必須在進口處具有一個壓力頭，其最小壓力為H米。
正常操作。
注意：通常，不會執行上述計算。僅當在以下條件下使用泵時，才應計算
 H：
 1。液體溫度較高
 2。液體流量超過額定值
 3。吸力大或入口管道長
 4。系統壓力太小
 5。進口條件差
ZS50-32-200/5.5_單級臥式不銹鋼離心泵--性能參數：
