TD250-12.5/4_單級立式管道離心泵

TD250-12.5/4_單級立式管道離心泵--運行條件

TD系列管道離心泵產品適用于輸送稀薄、干凈、非侵蝕、非易燃易爆,且不含固體顆粒、纖維或者物理化學性質類似于水的液體。在液體粘稠或密度較大情況下使用時會造成泵特性曲線的下降和能耗的增加。
最大工作壓力:常規型為12bar;特殊型為16bar液體溫度:-15℃至110℃
環境溫度:最高+40℃
海拔:最高1000m
旋轉方向:順時針(電機風葉端往下看)

TD單級立式管道離心泵--應用范圍
TD泵是一種多用途產品,可以確送從自來水到工業液體的各種不同介質,主要作為液體的輸送、增壓和循環設備使用。例如:
區域供熱系統(供熱系統中的水質應滿足該系統公認的水質標準）
暖通、空調系統
冷卻系統
生活熱水系統
工業液體輸送
供水系統

最小進口壓力-NPSH
如果TD管道離心泵中的壓力低于輸送液體的汽化壓力,可能發生汽蝕,為避免汽蝕,確保泵進口側有一最小壓力,最大吸程H (米)可按下式計量:
H=pbx10.2-NPSH-Hf-Hv-Hs
H-最大吸程(米)
pb-大氣壓力(巴)
在閉式管路中可以認為是閉式系統的系統壓力(巴)。
NPSH-凈正吸入壓頭(米)
可以在性能曲線中NPSH曲線上對應于最大流量處讀出。
Hf-入口處的管路損失(米)
其是對應于管路可能產生的最大流量時的值。
Hv-液體的汽化壓力(米)
其值的大小取決于液體的溫度的汽化壓力值。
Hs-安全余量(米)最小為0.5米壓頭。
通過計算,如果"H"為正值,說明單級離心泵可以在最大吸程"H"的情況下運行;如果"H"為負值,說明泵必須要在進口有一個最小壓力為相應"H"米的壓頭的情況下才可以正常運行。
注:一般情況下不進行以上計算。只有在下列情況下使用泵時才要對"H"進行計算:
1、液體溫度較高
2、液體流速超過了額定值
3、吸程較大或進口管路較長
4、系統壓力太小
5、進口條件較差

TD250-12.5/4_單級立式管道離心泵--安裝條件
產品有不同的安裝要求，具體的安裝要求如下：
1、系統管路具有支撐泵的能力,配套<2.2kW電機的泵可以直接懸置于管道中;
2、對于配套<2.2kW電機的泵,可以在工作管路上水平或垂直安裝;對于配套> 2.2kW電機的泵,在工作管路中必須垂直于水平面方向上安裝。
3、泵的安裝,要保證泵在使用時系統管路的張力不應傳遞到泵體上。
4、為了保證電機的正常運轉,泵要安裝在保證有足夠冷卻的環境條件下,且冷卻空氣的溫度不能超過40℃.
5、如果泵安裝在戶外,必須配置合適的外罩以防止電器元件進水或凝露。
6、為了方便對泵的檢查和維修,在泵的上、下方必須留有足夠的空間。泵配套電機<5.5kW時最小留300mm;
泵配套電機=5.5kW時最小留1000mm。
7、為了防止噪音和振動,保證獲得最佳運行效果,泵在安裝時要采用減振底座。一般采用水泥底座,底座的重量應大于等于1.5x泵的重量。

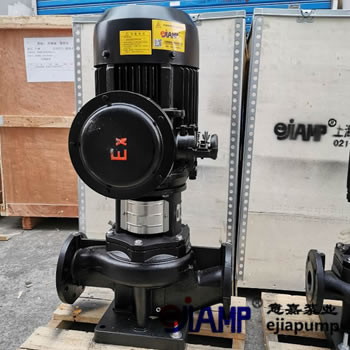

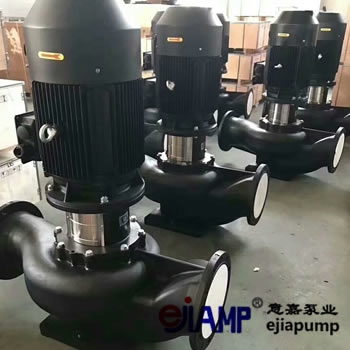

產品展示
