離心泵在增壓泵站的選型注意事項

設有水塔的給水加壓泵站設計
    1．加壓泵站的組成
    小區給水加壓泵站規模較小，一般由貯水池、泵房、水塔和附屬建筑物等組成。貯水池調節城鎮給水管網供水與加壓泵站水泵出水之間的流量不平衡，保證小區高峰供水水量。泵房?jī)?nèi)布置水泵與機電等設備，保證小區供水的水壓要求。水塔調節水泵出水與小區用水量之間的流量不平衡，使小區給水系統供水更加經濟合理。小區供水水塔一般布置呈前置水塔，水塔建造在小區加壓泵站內管理方便。小區內加壓泵站附屬構筑物包括值班室、機修問、倉庫等。
  2.加壓泵站的布置
  加壓泵站的布置包括平面布置和高程布置。
  平面布置的主要內容包括：各種構筑物和建筑物的平面定位；加壓泵站內給水、排水管道及附件，附屬構筑物的布置；道路、圍墻、綠化及供電線路的布置。
    平面布置要求布置緊湊，水的流程通順，保證施工、檢修要求，構筑物之間的管
道簡單、短捷，盡量避免立體交叉。
    居住小區給水加壓泵站內，為了充分利用城鎮給水管網的水壓，考慮到水泵的啟動和土方平衡，節能等種種因素，故應做好高程布置的設計。
    為了充分利用城鎮給水管網的水壓，加壓泵站內的貯水池一般應布置成半地下式或地上式。
    為了便于水泵的啟動水泵應盡量采用自灌式，故泵房和貯水池相適應可布置成半地下式或地上式。
    3．泵房設計
    (1)泵房的類型與組成  小區加壓泵房一般選擇采用半地下式或地上式矩形自灌式泵房。一般由水泵機組、動力設備、吸水管路和壓水管路以及泵房輔助設備組成。泵房的輔助設備包括引水設備(非自灌泵房時用)、計量設備、起重設備、通風采暖設備和排水設備等。有時還附設加氯間。
    (2)水泵的選擇  小區泵房的給水水泵一般采用臥式離心泵，下方為常用水泵的型號。

1.IS、IR臥式單級單吸清水離心泵
      IS、IR型泵是臥式單級單吸清水離心泵，供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
      IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
      IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，葉輪緊固件等均能互換；全系列泵的懸架也只有四種。
IS、IR臥式單級單吸清水離心泵性能范圍
泵轉速分為2900和1450轉／分兩種。
性能如下：2900轉／分       1450轉／分
大流量：240米3／分       400米3／分
高總揚程：125米               55米
高轉速：3500轉／分(用于60調波電源時，葉輪直徑有所減少)
高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。
IS、IR臥式單級單吸清水離心泵結構說明
      本泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。
2.SH型雙吸清水離心泵
     SH型雙吸清水離心泵的吸人口與吐出口均在水泵軸心線下方，水平方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水，排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針?lè)较蛐D(zhuǎn)。如根據用戶特殊訂貨需要也可改為順時針旋轉。本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為鑄鐵制成。泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下吝降制有放水的管螺孔。不銹鋼多級泵葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有一些剩馀軸向力則同軸端的軸承承受。泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。水泵通過聯軸器由電動機直接傳動．軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏人泵內，．在填料之間有水封環，水泵工作時少量高壓水通過水封管流人填料腔起水封作用。
SH型雙吸清水單級離心泵產品用途
     Sh型泵是單級雙吸臥式中開離心泵。供輸送清水及物理化學性質類似于水的液體。液體高溫度不得超過80。C，合適礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。
目前生產的Sh型泵有：
     6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-13、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-13、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A。

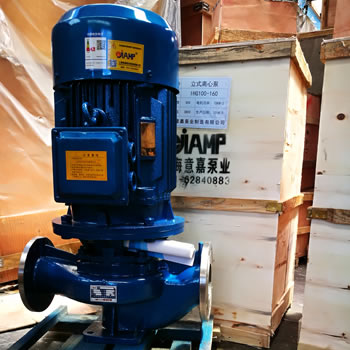

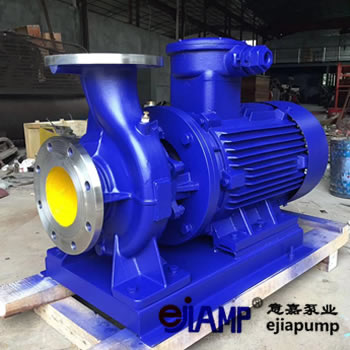

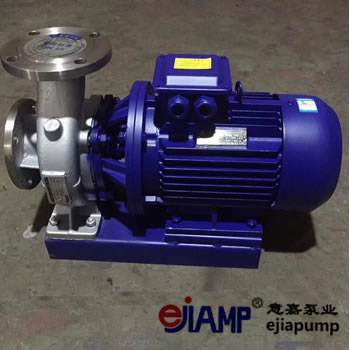

3.ISW臥式管道泵概述
      ISW臥式單級單吸管道離心泵,是公司科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度和使用場合介質的不同，過流部分的材質變化和結構變化，設計成同性能參數的ISWR型熱水泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
3.ISW臥式管道泵產品特點
1．結構緊湊，該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30％。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2．運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3．軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。
4．采用先進水力模型，具有效率高，性能好等特點。
5．結構獨特，泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6．該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。

ISW臥式管道泵產品用途
1．ISW型臥式離心泵，供輸送清水及物理化學性質類似清水的其它液體。適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃
2.ISWR型臥式熱水循環泵適用于能源、冶金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度不超過l20℃。
4.DG臥式多級離心泵
    該系列泵系臥式單吸多級分段式離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城  高壓給排水。輸送介質溫度為2 0℃～l15 0℃，  進口允許壓力小于0．6 M P a。
    該系列泵采用了國家推薦使用的高效節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
    我公司嚴格按照IS 0 9 0 0 1：2 0 0 0質量體系對產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。
DG臥式多級離心泵結構特點
     DG型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行白潤滑，循環水冷卻。泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，  當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，保護泵軸。
    次高壓泵一般采用滑動軸承、稀油潤滑結構，DG85-6 7、DG155-67型泵可采用滑動軸承、  稀油潤滑，也可采用滾動軸承、干油潤滑結構，其余型號均采用滾動軸承、干油潤滑結構。中、低壓泵的主要零件材料一般采用優質鑄鐵，次高壓泵主要零件采用鑄鋼或不銹鋼。該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針?lè)较蛐D(zhuǎn)。
    設有水塔的給水加壓泵站泵房的選泵流量應考慮水塔的調節作用，應按小區的規模和用水規律結合水塔的調節容積來確定。
    泵房的服務范圍為居住小區，選泵流量可根據水塔調節容積的大小在高日高時和高日平均時流量之間選定。水塔內可設置水位自動控制裝置，控制水泵的啟動和停泵。
 泵房的服務范圍為居住組團規?；蚋。x泵流量可根據水塔調節容積在高日流量與設計秒流量之間選定。水塔內設置水位自動控制裝置，控制水泵啟動和停泵。
    水塔多布置為前置水塔，這樣泵房中水泵的揚程可以按公式(6—21)計算。水塔的塔高的計算可參見公式(6-22)。
    選擇水泵時注意以下幾點。
    ①按確定的選泵流量和選泵揚程進行選泵，選泵時應考慮其他工況(消防、事故、經常供應流量等)運行要求，并進行校核計算。
    ②選泵時要注意到應使水泵經常的工作范圍，能均處于水泵Q～h特性曲線的高效區內。
    ③選泵時要注意選擇與水泵相配套的電動機設備，小區泵房的電機一般選用低壓電機。
    ④在保證吸水條件的情況下，應盡量利用水泵的允許吸上真空高度，以減少泵房的埋深，降低工程造價。
    ⑤有水塔調節的泵房選泵一般可采用一用一備兩臺機組。選泵流量大、水塔調節容積小時可采用兩用一備三臺機組，水泵宜選擇同型號泵，互為備用。
    (3)泵房的布置  泵房的布置與送水泵房布置相同。但小區泵房水泵機組的套數較少，一般采用單列布置。
    (4)泵房隔振  小區給水泵房機組噪聲對周圍環境有影響時，應采取隔振、消聲措施。
    ①選用低噪聲水泵，從水泵產生噪聲的情況來看，一般立式泵低于臥式泵，單級泵低于多級泵，低轉速泵低于高轉速泵，離心泵低于活塞泵，變頻泵低于工頻泵。
    ②水泵基座的隔振，可在水泵下部設置橡膠隔振墊、橡膠隔振器、彈簧隔震器等隔震裝置。
    ③管道中的隔振，可在吸水管和出水管路中設置可曲撓接頭、可曲撓彎頭、可曲撓異徑管等隔振裝置。
    ④管道的支架可選用彈性吊架、彈性支架和彈性托架等隔振固定裝置。
    ⑤管道穿過樓板和墻時，應有隔振墊層。
    ⑥如果有必要時還可在泵房建筑上采用一些隔聲和吸聲措施，如泵房可做成雙層玻璃窗、門、頂棚安裝多孔吸音板等。
    泵房的隔振、消聲措施應注意機組基礎隔振、管道隔振和支架的隔振是配套措施，缺一不可，否則達不到隔振的效果。
