WQ潛水排污泵自動耦合裝置用途

一、WQ潛水排污泵自動耦合裝置產品簡介

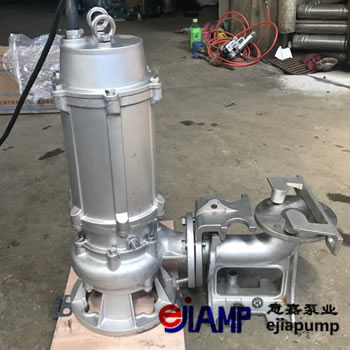

WQ潛水排污泵自動耦合裝置是排污泵與自動耦合裝置相結合，實現配套一體化，本公司在消化、吸收國內外同類產品先進技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。

WQ潛水排污泵自動耦合裝置系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。

GAK型潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.　

WQ潛水排污泵自動耦合裝置體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。

二、WQ潛水排污泵自動耦合裝置產品結構特點

WQ型固定耦合式潛水排污泵結構緊湊，并配合控制柜設置了各種狀態顯示，保護裝置，使得泵運行可靠、安全。

1、獨特的電纜密封設計，排除了電纜漏水的隱患。

2、定子采用F級絕緣，裝有熱保護元件。

3、18.5KW以上泵采用外循環水自動冷卻，保證電泵在低水位狀態下安全運行。

4、電機腔下底部裝有浮子開關，對電機側機械密封實施監護。

5、在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。

6、波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉，可使泵安全連續運行8000小時以上。

7、副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。

8、葉輪設計獨特，大流道能夠通過長纖維及污物，防纏繞、抗堵塞、過流能力強。

9、葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以佳效率運行。

三、WQ潛水排污泵自動耦合裝置產品使用條件

1、電機額定電壓380V，頻率50HZ三相交流電源。

2、輸送介質溫度不超過60°。

3、輸送液體介質PH值為5-9。

4、輸送介質中固相物容積比在2%以下。

5、輸送介質密度小于1.2×103Kg/m3

6、水泵立式作業情況下，液位必須超過整泵的2/3，保證水泵在水中運行，起到水冷卻，保護電機作用。

四、WQ潛水排污泵自動耦合裝置用途產品用途

WQ型固定耦合式潛水排污泵主要用于市政工程、建筑、賓館、工業、醫院、飯店等行業。用于排送帶固體及各種長纖維的廢水、淤泥、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。
