結構組成
管道離心泵的基本結構由六部分組成：葉輪，泵體，泵軸，軸承，密封圈和填料函。
過電流部件
離心泵的過電流部件包括：吸氣室，葉輪和擠壓室。
葉輪室是泵的核心和流動組件的核心。
泵通過葉輪在液體上工作以增加其能量。
葉輪根據液體流出的方向分為三類：
（1）徑向流葉輪（離心葉輪）液體從葉輪流出垂直于軸線的方向。
（2）傾斜流動葉輪（混流式葉輪）液體沿著軸線傾斜的方向從葉輪流出。  \\ n
（3）軸流式葉輪液體沿平行于軸線的方向流動。
根據吸入方式將葉輪分為兩類： n
（1）單吸葉輪（即葉輪從一側吸取液體）。
（2）雙吸葉輪（即葉輪從兩側吸取液體） 。
根據蓋子的形式將葉輪分為三類：
（1）封閉式葉輪。  \\ n
（2）打開葉輪。
（3）半開式葉輪。
其中，封閉式葉輪被廣泛使用，以及前面提到的單吸葉輪雙吸葉輪屬于這種形式。
工作原理
離心泵的工作原理是：離心泵可以通過離心力將水排出。
在泵工作之前，泵體和進水管必須注滿水才能形成真空狀態。當葉輪快速旋轉時，葉片使水快速旋轉。旋轉的水在離心力的作用下從葉輪飛出，并且泵中的水
在投擲之后，葉輪的中心部分形成真空區域。
水源水在大氣壓（或水壓）的作用下通過管網壓入進水管。
這個循環不夠，可以實現連續抽水。排污泵
值得一提的是離心泵在啟動前必須先注水才能啟動，否則會導致泵體升溫，振動，減少水量，造成水泵損壞（稱為空化）。
意外！
分類
有許多類型的離心泵，分類方法中常見以下方法。
 1根據葉輪抽吸方式：單吸離心泵雙吸離心泵。
 2根據葉輪數量：單級離心泵，多級離心泵。
 3根據葉輪的結構：開式葉輪離心泵半開式葉輪離心泵關閉葉輪離心泵。
 4根據工作壓力：低壓離心泵中壓離心泵高壓離心泵側立式離心泵。
 5按形式：立式管道泵臥式管道泵
主要系列管道離心泵包括管道離心泵，立式熱水泵，立式高溫離心泵，立式管道化工泵，立式管道油泵和立式不銹鋼防爆化學離心泵。
 application
 1。立式熱水泵適用于冶金，化工，紡織，木材加工，造紙，賓館，浴室，賓館等鍋爐的高溫熱水加壓循環，以及城市住宅供暖和循環用泵，溫度低于120°C。
 2。立式高溫離心泵廣泛應用于：能源，冶金，化工等行業
，紡織，紙張和餐館，浴室，酒店和其他鍋爐高溫熱水加壓循環和管道泵為城市住房加熱循環，使用溫度低于240°C。
 3 。垂直管道化學泵，用于輸送不含固體顆粒的液體，腐蝕性和粘度類似于水，適用于石油，化工，冶金，電力，造紙，食品，制藥和合成纖維領域，溫度為 -
 20°C~ 120°C
安裝注意事項
（1）安裝底座的表面必須平整，干凈，能承受相應的負荷; （2）在需要固定的地方使用地腳螺栓;
（3）對于垂直安裝的泵，地腳螺栓必須具有足夠的強度;   ## ＃（4）如果垂直安裝，電機必須位于水泵上方;
（5）固定在墻壁上時，注意對齊和對齊。
首先，離心泵的關鍵安裝技術
管道離心泵安裝技術的關鍵是確定泵的安裝高度（即吸入行程）。
此高度是指從水源到泵葉輪中心線的垂直距離。不要與允許的真空高度相混淆。泵產品規格或銘牌上標明的允許真空高度是指泵入口部分的真空值。
測試在1標準大氣壓和20攝氏度的水溫條件下進行。
在吸水管匹配后不考慮水流量。磁力泵
泵的安裝高度應為剩余部分的值，以便從吸入管的損失中減去吸入真空高度。它必須克服實際的地形吸水高度。
泵的安裝高度不應超過計算值，否則泵將無法抽水。
另外，影響計算值的大小是吸水管的阻力損失頭。因此，建議使用短管道布置并盡可能少地安裝彎頭等附件，或考慮安裝大直徑水管以減少管道內部。
流量。
應該注意的是，當管道離心泵的安裝位置的高度和水溫不同于測試條件時，如上面的局部高度300米或抽水的水溫超過20攝氏度，應更正計算值。
即，不同海拔高度的大氣壓力和20攝氏度以上的飽和蒸氣壓。
但是，當水溫低于20攝氏度時，飽和蒸氣壓可以忽略不計。
從管道安裝技術來看，吸水管需要嚴格密封，不能泄漏或漏水。否則，泵的進水口處的真空將被破壞，從而泵的水輸出將減少，即使嚴重，也不會泵送水。
因此，要認真做好管道的接口工作，保證管道連接的施工質量。
二，離心泵的安裝高度Hg計算r \\ n
允許的吸入真空高度Hs是指泵入口處的壓力p1可以允許的真空度。
實際允許的真空高度Hs值不是根據公式計算的值，而是由泵制造商通過實驗確定的值。該值附在泵樣品上供用戶檢查。
應注意泵樣中給出的Hs值是帶有清水的工作介質，操作條件是20°C，壓力是1.013×1
當操作條件和工作介質不同時，轉換05Pa的值。
（1）輸送清水，但操作條件與實驗條件不同，可根據實際情況進行轉換以下公式
 Hs1 = Hs +（Ha-10.33） - （Hυ-0.24）
（2）輸送其他液體時的條件要運輸?shù)囊后w和惡棍與實驗條件不同，需要兩步轉換：第一步是基于泵樣品中檢測到的Hs1;第二步如下：Hs1
轉換為H？s
 2NPSHΔh
對于油泵，計算安裝高度使用NPSHΔh，即泵允許吸收液體的真空度，即泵的允許安裝高度，以米為單位。
NPSHΔh取自油泵樣品，其值也用20℃水測量。
如果您要運輸其他液體，則需要進行更正并檢查相關書籍。
吸入沖程=標準大氣壓（10.33 m） -  NPSH  - 安全（0.5 m） ）
標準大氣壓能量管道的真空高度為10.33米。
例如：泵的NPSH必須為4.0米，并要求抽吸Δh？
解答：Δh= 10.33-4.0-0.5 = 5.83 m
從安全的角度來看，實際泵的安裝高度應小于計算值。
當計算的Hg為負值時，泵的吸入口位置應低于罐液位。
例2-3發現離心泵允許真空高度Hs = 5.7 m來自樣本。
已知吸入管線的總阻力為1.5mH2O，局部大氣壓力為9.81×104Pa，吸入管路中液體的動壓頭可忽略不計。
試算：
（1）輸送20°C清水時安裝泵;
（2）安裝高度在80°C下輸送水時的泵。
解決方案：（1）輸送20°C清水時的泵安裝高度
已知：Hs = 5.7m
 Hf0-1 = 1.5m
 U12 /2g≈0
當?shù)卮髿鈮毫?.81×104Pa，這與泵出廠時的實驗條件基本一致，因此泵的安裝高度為Hg = 5.7-0-1.5 = 4.2 m。  \\ n
 （2）輸送80°C水時泵的安裝高度
當在80°C輸送水時，安裝高度不能直接根據泵樣品中的Hs值計算。 r \\ n
 Hs1 = Hs +（Ha-10.33） - （Hυ-0.24）
已知Ha = 9.81×104Pa≈10mH 2 O通過附錄發現80℃水的飽和蒸氣壓為47.4kPa。
 Hv = 47.4×103 Pa = 4.83 mH2O
的Hs1 = 5.7 + 10- 10.33-4.83 + 0.24 = 0.78m
將Hs1值代入公式以獲得安裝高度
 Hg = Hs1-Hf0-1 = 0.78-1.5 = -0.72m
 Hg為負，
表示泵應安裝在水池以下，至少比液位低0.72米。

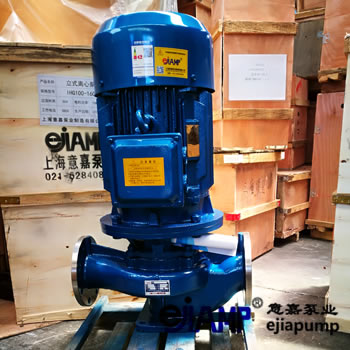

產品展示
