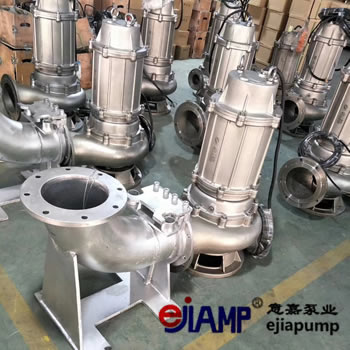

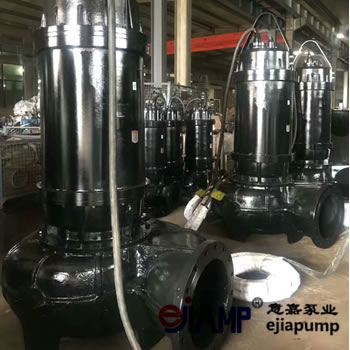

一、WQ型固定式自動耦合裝置潛水排污泵產品簡介
WQ型固定耦合式潛水排污泵是排污泵與自動耦合裝置相結合，實現配套一體化，本公司在消化、吸收國內外同類產品先進技術的基礎上研制成功的，具有高效、防纏繞、無堵塞、自動耦合、高可靠性和自動控制等優點，在排送固體顆粒及長纖維垃圾方面，具有獨特功能。
WQ型固定耦合式潛水排污泵系列泵排出水口徑為50∽600mm，流量10~7000m3/h,揚程為5∽60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。

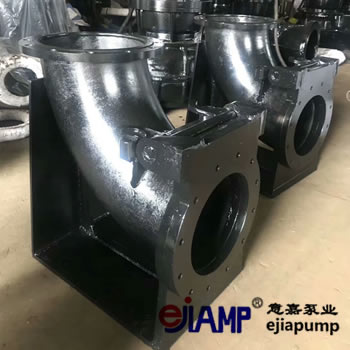

GAK型潛水排污泵的自動耦合裝置，包括耦合器、耦合法蘭、導桿、上固定板，在耦合底座與耦合滑板的接觸面上開有環形凹槽，凹槽上緊密固定有軟密封墊。采用上述結構，使耦合滑板和耦合底座的耦合接觸面被環形密封凹槽密封牢固.　
WQ型固定耦合式潛水排污泵體積小、結構緊湊、效率高、可以根據用戶要求進行水位自動控制，并備有自動保護裝置及控制柜，雙導軌自動安裝系統等。

二、WQ型固定式自動耦合裝置潛水排污泵產品結構特點
WQ型固定耦合式潛水排污泵結構緊湊，并配合控制柜設置了各種狀態顯示，保護裝置，使得泵運行可靠、安全。
1、獨特的電纜密封設計，排除了電纜漏水的隱患。
2、定子采用F級絕緣，裝有熱保護元件。
3、18.5KW以上泵采用外循環水自動冷卻，保證電泵在低水位狀態下安全運行。
4、電機腔下底部裝有浮子開關，對電機側機械密封實施監護。
5、在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。
6、波紋管式雙端面機械密封，密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉，可使泵安全連續運行8000小時以上。
7、副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。
8、葉輪設計獨特，大流道能夠通過長纖維及污物，防纏繞、抗堵塞、過流能力強。
9、葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以佳效率運行。
三、WQ型固定式自動耦合裝置潛水排污泵產品使用條件

1、電機額定電壓380V，頻率50HZ三相交流電源。
2、輸送介質溫度不超過60°。
3、輸送液體介質PH值為5-9。
4、輸送介質中固相物容積比在2%以下。
5、輸送介質密度小于1.2×103Kg/m3
6、水泵立式作業情況下，液位必須超過整泵的2/3，保證水泵在水中運行，起到水冷卻，保護電機作用。
四、WQ型固定式自動耦合裝置潛水排污泵產品用途
WQ型固定耦合式潛水排污泵主要用于市政工程、建筑、賓館、工業、醫院、飯店等行業。用于排送帶固體及各種長纖維的廢水、淤泥、城市生活污水（包括有腐蝕性、侵蝕性介質的場合）。
五、WQ型固定式自動耦合裝置潛水排污泵型號意義

型號200WQ250-22-30

出水口徑-200（mm）

固定耦合式潛水排污泵-WQ

流量-250（m3/h）

揚程-22（m）

功率-30（kw）

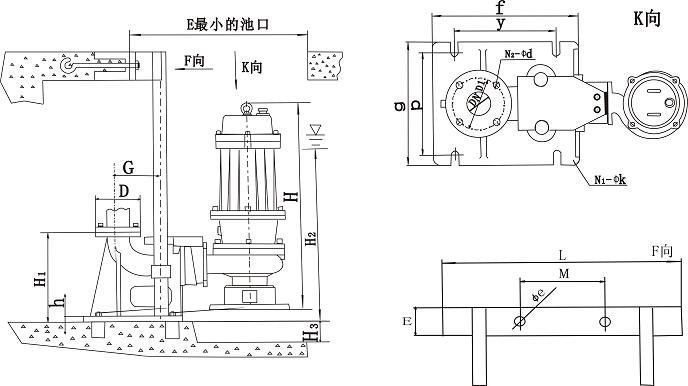

WQ型固定式自動耦合裝置潛水排污泵--連接尺寸：

序號	型號	DN	D	D1	H	G	H1	H2	H3	h	N1-φK	g	p	f	y	N2-φd	L	M	m	e	E
1	25WQ7-8-0.55	25	100	75	540	170	270	380	100	18	4-φ16	260	230	310	215	4-φ18	470	400	100	16	550×550
2	25WQ8-22-1.1
3	32WQ8-12-0.75	32	120	90
4	40WQ12-15-1.5	40	130	100
5	50WQ20-7-0.75	50	140	110	564			390
6	50WQ10-10-0.75
7	50WQ20-15-1.5				582			400
8	50WQ15-30-2.2
9	50WQ42-9-2.2
10	50WQ17-25-3				650			539
11	50WQ40-15-4				725
12	50WQ25-32-5.5				800			540
13	50WQ20-40-7.5
14	65WQ25-15-2.2	65	160	130	582	167	315	400	150	20	4-φ16	275	255	310	240	4-φ18	470	400	100	18	650×600
15	65WQ37-13-3				652			440
16	65WQ25-30-4				710			480
17	65WQ35-50-11				920			620
18	65WQ35-60-15
19	80WQ40-7-2.2	80	185	150	640	167	350	430	150	25	4-φ20	295	255	295	255	4-φ18	470	400	100	18	650×600
20	80WQ43-13-3				652			440
21	80WQ40-15-4				755			510
22	80WQ50-20-5.5				775			510
23	80WQ65-25-7.5
24	80WQ80-15-7.5
25	100WQ85-10-4	100	205	170	800	214	420	540	200	25	4-φ20	340	300	400	305	8-φ18	510	440	60	20	750×650
26	100WQ65-15-5.5				970			650
27	100WQ100-15-7.5				825			550
28	100WQ85-20-7.5
29	100WQ100-25-11
30	100WQ100-35-18.5				940			630													900×750
31	150WQ145-9-7.5	150	280	240	795	247	525	540	250	35	4-φ20	390	325	460	375	8-φ18	600	525	100	20	750×650
32	150WQ200-10-15				1060			710													1000×800
33	150WQ180-15-15
34	150WQ180-20-18.5
35	150WQ150-26-18.5
36	150WQ180-35-22
37	150WQ200-30-37				1320			860													1300×900
38	150WQ150-35-37
39	200WQ300-7-11	200	315	280	1150	290	580	770	250	35	4-φ23	475	420	505	400	8-φ18	600	525	100	20	1000×800
40	200WQ250-11-15				1120
41	200WQ250-15-18.5				1130
42	200WQ400-10-22																				1300×900
43	200WQ300-15-22
44	200WQ400-13-30				1320			860
45	200WQ250-22-30	200	315	280	1290	290	517	920	250	35	4-φ23	480	440	500	400	8-φ18	600	525	100	20	1300×900
46	200WQ300-25-37				1370
47	200WQ250-35-45																				1350×900
48	200WQ400-30-55				1450																1400×1100
49	200WQ200-60-75
50	250WQ600-9-30	250	370	335	1660	440	720	1120	350	26	4-φ23	550	520	610	475	12-φ18	700	615	150	24	1600×1300
51	250WQ600-12-37
52	250WQ600-15-45
53	250WQ600-20-55				1700			1200
54	250WQ600-25-75				1750			1250
55	300WQ800-12-45	300	435	395	1845	460	760	1280	400	50	4-φ30	870	780	870	770	12-φ22	700	615	150	27	1800×1500
56	300WQ480-15-45
57	300WQ400-20-45
58	300WQ600-20-55				2060			1400
59	300WQ800-20-75				2120			1480
60	300WQ950-20-90
61	300WQ950-24-110				2220			1520
62	350WQ1100-10-55	350	490	445	2150	460	760	1490	500	50	4-φ30	880	780	870	770	12-φ22	880	800	150	27	1450×1200
63	350WQ1180-13-75
64	350WQ1200-15-90				2190
65	350WQ1130-18-90
66	360WQ1250-20-110				2240			1520
67	350WQ1500-20-132				2480			1720
68	350WQ1500-26-160				2590			1800
69	400WQ1800-10-75	400	540	495	2000	620	920	1400	500	50	6-φ34	820	780	920	800	16-φ22	950	850	150	27	1600×1500
70	400WQ1690-12-90
71	400WQ2000-13.5-110				2280			1600
72	400WQ1700-22-160				2600			1820
73	400WQ2000-18-160
74	400WQ1950-23-185				2780			1950
75	400WQ1980-26-220				2850			2000
76	400WQ1800-32-250
77	450WQ2300-10-90	450	615	565	2250	750	950	1520	650	50	6-φ34	950	850	980	880	16-φ22	980	830	150	36	1600×1380
78	450WQ2250-11-110
79	450WQ2260-14-132				2350			1650
80	450WQ2280-20-185				2420			1700
81	450WQ2300-25-250				2870			2000
82	450WQ2300-29-280				2950			2200
83	450WQ2100-36-315				3100			2180
