不銹鋼磁力自吸泵結構特征介紹

不銹鋼磁力自吸泵結構特征介紹

ZCQ系列自吸式磁力泵是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外最新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品先進水平。ZCQ型自吸磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏的弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可。
在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的ZCQ系列自吸磁力泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。CQB、IMD、CQ、CQF、ZCQ系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是最安全、最可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。

不銹鋼磁力自吸泵,具有不銹鋼自吸泵,防爆自吸泵具有自吸功能，管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引液即可具有“一次引流、終身自吸"功能。因此既簡化了管路系統，又改善了勞動條件。
　　不銹鋼自吸泵是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外最新技術，并經過本意嘉泵業技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品先進水平。ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。

不銹鋼磁力自吸泵結構特征包括哪些

　　不銹鋼磁力自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

　　結構特征

　　1、該泵由泵體、葉輪、軸、機架、電機等部件組成，結構精密移動方便。
　　2、該自吸泵在一般安裝條件下，吸入高度為3米，如果在某種場合需要進一步提高吸入高度，那么安裝時要注意吸入管越短越好，泵的吸入應盡量避免閥門、彎頭和三通。排出管垂直高度在1米內，且在泵出口垂直1米內，中間不設置彎頭，那么可以獲得該泵的最大吸入高度。
　　3、泵體內設有氣水分離室與出中相通，貯水室與回流閥相通。自吸時，回流閥是自動打開的，回流閥體有正對葉輪的錐型噴嘴，自吸時有助于提高自吸速度。
　　4、進水接頭與泵體之間裝有橡膠閥片，停止時自動關閉，保持泵內滿液作下次引液之用。
　　5、泵的進口下端，設有放液口,扭開放液口封蓋,泵內液料即能放凈。
　　6、出液口、進液口處都用橡膠密封圈，轉軸上密封采用機械密封件來密封。

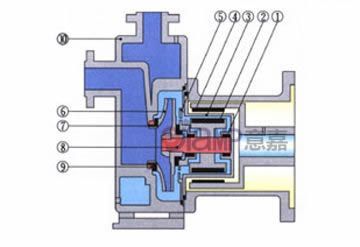

不銹鋼磁力自吸泵--結構與材料：
