磁力泵的種類介紹及選型

 磁力泵（也稱為磁力驅動泵）上海意嘉泵業制造有限公司生產的磁力泵主要由泵頭、磁力傳動器（磁缸）、電動機、底座等幾部分零件組成。利用永磁聯軸器的工作原理,無接觸傳遞力矩的新泵型。外磁鋼和電動機相聯為主動件,內磁鋼和葉輪聯接為從動件,當電機啟動后,通過磁力耦合驅動葉輪同步旋轉,從而達到在密封的狀態下輸送液體之目的。泵的結構以靜密封取代動密封,主、從動件之間裝有靜止隔離套,被輸送介質封閉在隔離套內,因此徹底解決了機械密封一直解決不了的跑、冒、滴、漏之弊病。

按用途可分為2大類：

第一類不銹鋼磁力泵：CQ不銹鋼磁力泵、CQB重型磁力泵、CQB-G高溫保溫型磁力泵、ZCQ自吸磁力泵、CQG管道磁力泵、CW磁力旋渦泵、IHC耐磨磁力泵、YCB磁力齒輪泵
第二類塑料磁力泵：CQF塑料磁力泵、CQB-F氟塑料磁力泵、ZBF自吸塑料磁力泵、ZMD氟塑料自吸磁力泵、MP微型磁力泵
磁力泵采購前選型依據：
首先根據自己工程部提供的流量揚程等參數及實際的工況要求再結合各種磁力泵的結構材質及自身特點進行磁力泵的選型：
1.使所選泵的型式和性能符合裝置流量、揚程、壓力、溫度等工藝參數的要求，最重要的是確定電壓，最高揚程，以及在揚程多高的時候達到多少流量。詳情請參考揚程-流量曲線圖。
⒉必須滿足介質特性的要求
對輸送易燃、易爆有毒或貴重介質的泵，要求軸封可靠或采用無泄漏泵，如磁力驅動泵（無軸封，采用隔離式磁力間接驅動）。
對輸送腐蝕性介質的泵，要求對流部件采用耐腐蝕性材料，如氟塑料耐腐蝕泵。
對輸送含固體顆粒介質的泵，要求對流部件采用耐磨材料，必要時軸封用采用清潔液體沖洗。
3.機械方面要求可靠性高、噪聲低、振動小。
4.正確計算泵采購的投入成本，對泵生產廠家進行考察，要求其設備質量好，售后服務好，備件能及時供應。
各種磁力泵的特點介紹：

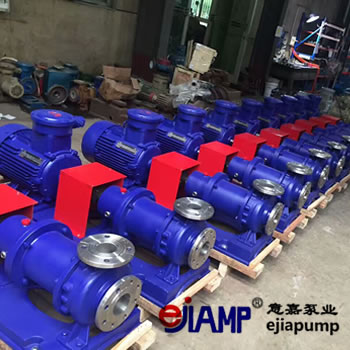

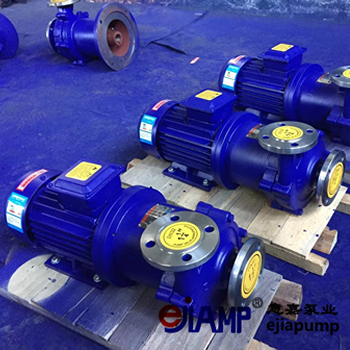

CQ不銹鋼磁力泵
CQ型泵具有結構簡單、外型美觀、體積小、噪音低、運轉可靠、使用維修方便等優點。磁傳動部分采用鐵氧體為主要材料,過流部分采用不銹鋼,是目前應用最廣泛的無泄漏磁力傳動離心泵
CQB重型磁力泵
CQB重型磁力泵過流部份采用全不銹鋼材料,對有杋酸,有杋化合物,堿、多級泵中性溶液和多種氣體都有良奷的耐腐性,雙螺旋槽碳石墨軸承和硬質合金軸套的磨合,具有較強的耐磨性,保證了產品的壽命,是無泄漏輸送腐蝕性介質的理想泵。
CQB-G高溫保溫磁力泵
CQB-G型高溫保溫c磁力泵采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構増長,更有利于泵的散熱。同時,也十分方便用戶的維修或更換零件,在泵的外轉子部分還設計了散熱風葉,確保磁鋼的穩定性。本系列泵適用于輸送高溫介質,溫度≤300℃

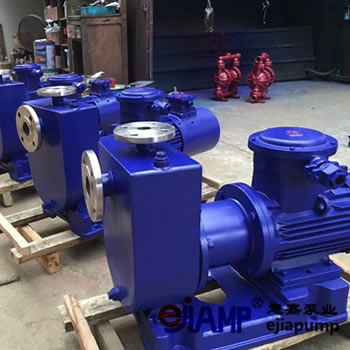

ZCQ自吸磁力泵
ZCQ自吸磁力泵顧名思義,就是泵啟動前只需在泵腔內注水,經短時間運轉,靠泵本身的作用,把水吸上來,投入正常運轉。ZCQ自吸式磁力泵不但具有自吸功能,而且為磁力驅動結構,具有全密封、耐腐蝕、無泄漏的特點,是自動化遠距離控制和流動使用的理想泵。

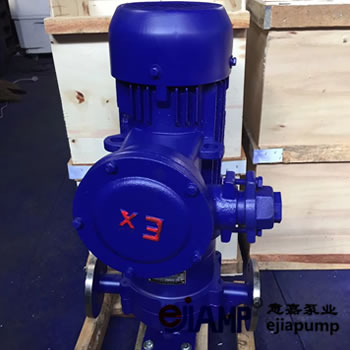

CQG管道磁力泵
CQG型是在ISG型立式管道泵的基礎上設計而成的新型立式結構磁力泵,它秉ISG泵的優點,又與磁力傳動的完美結合,達到了無泄漏輸送液體的要求。可直接安裝在管道的任何部位,對管道中的介質進行加壓,可直接替換原來的lSG泵,安裝尺寸與lSG泵完全
相同,方便用戶更換。
CW磁力旋渦泵
CW型磁力傳動旋渦泵同時具有磁力泵和旋渦泵的特點。磁力旋渦泵屬于新一代旋渦泵,結枃簡單、體積小、重量輕。主要用于化工、醫藥等工業流程中輸送小流量、高揚程的場合更能發揮其獨特的作用。
IHC耐磨磁力泵
IHC耐磨磁力泵過流部份采用不銹鋼材料，對有機酸，排污泵有機化合物，堿、中性溶液和多種氣體都有良好的耐腐性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。
YCB
YCB磁力驅動圓弧齒輪泵適用于石化行業工藝流程中輸送不含固體顆粒和纖維，溫度不高于250℃，粘度為5～1500cst的有潤滑性的流體。對于有腐蝕性或?qū)πl(wèi)生要求比較高的場合可以選用不銹鋼材質的泵。該型泵齒輪的嚙合為一點連續接觸的滾動式嚙合，無流量脈動，運轉平穩，振動小，噪聲低。該產品廣泛應用于造船、電力、冶金、糧油、食品、石油、化工等各行業。

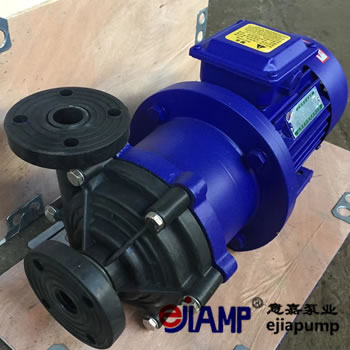

CQF塑料磁力泵
CQF型產品以增強聚丙烯為主要材料,泵的過流零部件均為注塑成型,能耐大多數的有機和無機酸、堿和鹽類溶液,也適于在室外大氣中暴露,對應力腐蝕破裂的抗蝕性良好。

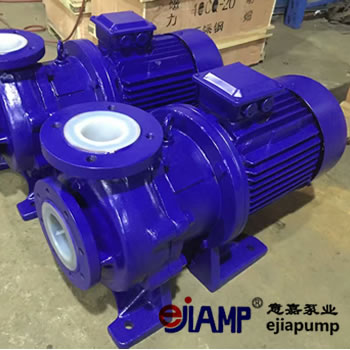

CQB-F氟塑料磁力泵
CQB-F型襯氟磁力泵的過流部件均采用“聚偏二氟塑料合金(PVDF和超高分子量聚乙烯( UHMWP日”制造。在常溫下,PVDF鹵素、鹵代烴、強氧化劑、沸酸、堿等多種有機溶劑都有良好耐蝕性; UHMWPE對非氧化性酸(稀硫酸、硝酸及濃度較大的鹽酸、磷酸、氫氟酸、甲酸、乙酸)、氨和胺及各種堿、鹽溶液都有良好的耐蝕性,兩種材料都不耐強氧化性酸的腐蝕。隔膜泵氟合金泵的外殼為金屬材料,有足夠的強度承受管道以及外界的機械沖擊。傳動功率3kW以下的采用全氟結構。
ZBF塑料自吸磁力泵
ZBF型產品符合JB丌7742-1995《小型磁力傳動離心泵》標準,為全國磁力泵聯合設計的優化產品。結合國外的先進技術,釆用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料,自吸時間短、壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。
ZMD氟塑料自吸磁力泵
集氟塑料磁力泵的優點于一身，而且大的功能是可以自吸、無泄漏，這是以往的所有氟塑料磁力泵不能達到的，因此，該系列泵一推出就受到了廣大用戶的歡迎。該系列泵可廣泛適用于化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子、化成箔、卸酸堿等行業或工作流程，是目前磁力泵品種中結構新穎的產品之一，且高效節能、安全實用。 該泵的適用溫度：-20°C-100°C。
MP微型磁力泵適用于所有含酸堿成分清潔化學藥水的抽送、循環等，螺桿泵廣泛應用于電鍍、電子、化工、皮革、染整廢水、廢氣等行業。MP系列為大功率磁力泵，功率在0.5HP-5HP之間。
以上這些是上海意嘉泵業制造有限公司公司的磁力泵產品大全，里面包含了各類磁力泵，磁力泵是將永磁聯軸的工作原理應用于離心泵的新產品，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕等特點。所以在各大化工醫藥行業上廣受歡迎。
