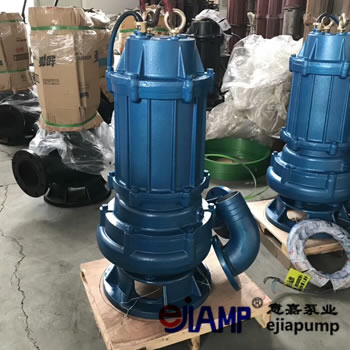

WQ630-8.5-22無堵塞排污泵

WQ630-8.5-22無堵塞排污泵--結構介紹
WQ630-8.5-22無堵塞排污泵，為了滿足用戶的不同要求，材質為鑄鐵，不銹鋼，并可配備采用防爆電機，結構由電動機和水泵組成。
 1。電機采用Y系列異步電動機和B級絕緣。
 2，無阻塞污水泵，泵位于電機的另一端，泵葉輪為單葉片，大型通道，排水力強，不易堵塞，泵送含有纖維物質和懸浮固體顆粒雜質的液體，采用雙機械密封，
為確保運輸介質不泄漏。
 \\ u003c \\ u003e
 2WQ630-8.5-22無堵塞排污泵--產品優勢
無阻塞污水泵是一種與泵和電機連接的泵類型。淹沒在液體下。與普通臥式泵或立式污水泵相比，無堵塞污水泵具有以下優點：
結構緊湊，占地面積小。磁力泵
由于潛水泵在浸沒式液體下工作，因此可以直接安裝在瀉湖中，無需建造專門的泵房來安裝泵和機器，這可以節省大量的土地和基礎設施成本。\\ r
 2。易于安裝和維護。
小型污水泵可以自由安裝。大型污水泵通常配有自動安裝的自動耦合裝置，安裝維護十分方便。
 3。連續運行時間長。
污水泵與泵和電機同軸，軸短，旋轉部件重量輕。因此，軸承上的載荷（徑向）相對較小，使用壽命比普通泵的使用壽命長得多。
 4。沒有空化損壞和灌溉水等問題。
特別是，后一點為操作員帶來了極大的便利。
 5。振動噪音小，電機溫度升高，對環境無污染。
 3WQ630-8.5-22無堵塞排污泵--產品特性
 1。采用雙葉片葉輪結構，大大提高了污垢通過的能力。
 2。機械密封采用新型磨削對，長時間放入油腔內;
 3。整體結構緊湊，體積小，聲音小，節能效果顯著，維護方便，用戶更換方便;
 4。自動控制柜可根據所需的液化變化自動控制泵的超速和停止，無需特別小心，使用極為方便;  自吸泵
 5，可根據需要配備對于用戶而言，它為安裝和維護提供了極大的便利，人們無需進入油底殼;
 6，可在設計范圍內使用，并確保電機不會過載;
 7。如果泵配有室外電機，則無需建造泵房，可直接安裝在室外使用，以節省資金;
 4WQ630-8.5-22無堵塞排污泵--結構和工作原理  \\ n
 ZW系列自吸式無堵塞排污泵，主要由泵體，葉輪，后蓋，機械密封，泵軸，軸承座，進氣閥，氣液分離管，加水閥，進水閥組成。和排氣管。
泵的結構如圖所示。隔膜泵
泵的工作原理：泵體設有液體儲存室，通過上部返回與泵工作室連通孔和下部循環孔形成泵的軸向流動外部混合系統。
泵停止工作后，泵室中儲存了一定量的液體。
當泵啟動時，相關部門的液體在葉輪的作用下被空氣拋出，液體通過氣液分離管的格柵返回工作室，氣體排出泵外，在泵內部形成一定的氣體。
真空度，自吸
使用。
 5WQ630-8.5-22無堵塞排污泵--主要用途和型號說明
該系列無堵塞污水泵適用于輸送工業廢水和城市生活污水。它具有自吸能力強，無需在吸入管道中安裝底閥，可輸送含固體顆粒和纖維物質的污水。
它還適用于污水泵，紙漿泵，過濾器沖洗冷凝循環泵，灌溉泵等，廣泛用于礦山，建筑工地，醫院，賓館，污水處理等。場合。
適用于0-250度的中溫。
 6對葉輪密封技術的應用
所謂的輔助葉輪流體動力密封“開式葉輪”意味著開式葉輪與泵的葉輪后蓋的后部同軸地安裝。管道離心泵
當泵工作時，輔助葉輪隨泵主軸一起旋轉，輔助葉輪中的液體一起旋轉。旋轉液體產生向外的離心力，其一方面抵靠流向機械密封的液體，從而減小機械力。
密封處的壓力。
另一方面，防止介質中的固體顆粒進入機械密封的摩擦副，這減少了機械密封塊的磨損并延長了其使用壽命。
除了密封功能外，輔助葉輪還可以減小軸向力。在潛水排污泵中，軸向力主要由作用在葉輪上的液體的壓差力和整個旋轉部分的重力組成。
兩種力的作用方向是相同的，合力是兩種力的總和。
可以看出，在性能參數相同的情況下，潛水排污泵的軸向力大于普通臥式泵的軸向力，平衡難度比垂直泵難。
因此，在潛水排污泵中，軸承容易損壞的原因還在于軸向力大。
如果安裝了輔助葉輪，作用在輔助葉輪上的液體壓差的方向與上述兩個力的合力相反，因此軸力的一部分可以抵消，這也是在延長軸承壽命方面發揮著重要作用。
但是，使用輔助葉輪密封系統也有一個缺點，即輔助葉輪消耗一部分能量，一般約為3％，但只要設計合理，損失可以降低到最低限度。
