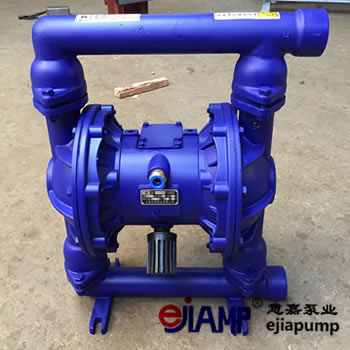

QBY型氣動隔膜泵工作原理

QBY型氣動隔膜泵依靠空氣壓縮機將壓縮空氣輸入隔膜泵的隔膜閥，帶動中間連桿軸，帶動泵介質腔的隔膜進行橫向拉伸運動，從而達到自引介質的作用。氣動隔膜泵一般分為兩種，一種是QBY型氣動隔膜泵，俗稱外置隔膜泵，從外觀上看：中間有一個閥門和一個先導閥，一般稱為：“空氣室“，位于泵的中心。另一種是QBK氣動隔膜泵，俗稱內置隔膜泵，因?yàn)閺耐獠坑^點來看：只有中間的一個閥門，與QBY氣動隔膜泵相同，兩側的塔柱和管子的上下進出口。介質流經兩個歧管和外隔膜室，稱為“介質室”。當介質通過隔膜泵時，軟密封球芯和閥座打開和關閉，使得每個外隔膜室交替填充和排出，并且球芯和閥座對通過的壓差作出反應。由于閥芯和閥座的軟密封形式，它也可以通過一些含有小顆粒的介質。氣動隔膜泵的工作原理當壓縮空氣通過空氣分配閥進入左側隔膜介質室時，隔膜向外壓制形成壓縮行程，壓力進料部分的介質受力離開左側隔膜腔。球閥座和歧管然后穿過泵的出口端。出口位置可以位于頂部，底部或側面（開口可以根據客戶要求制作，或者可以改變進口和出口的方向）。位于每個外隔膜室的頂部或底部，或共用一個入口和出口管。左側和右側隔膜立柱通過吸入口和出口接頭連接。泵使用自吸來獲得吸入介質。當左膜片室的膜片被按壓推出時，膜片連桿的軸拖動右膜片以在中間體內部向內縮回并充滿流體。此循環完成后，閥門將自動改變位置并開啟空氣開關。到另一個隔膜房間，

上述循環動作在相反方向上重復，即雙側隔膜室將因此呈現交替的壓縮沖程和泵送介質作用。在實際操作中，閥連桿軸推動控制膜片的交替增壓。在每個動作行程之后，氣體分配閥自動改變氣源的位置，使得空氣可以切換到隔膜室的另一側，使得兩側的隔膜室交替地被吸入和壓縮，并且隔膜隔膜在流體室中被壓縮。做工精良，燃?xì)忾y門無油潤滑油需求量大，清潔干燥的空氣可以提高泵的性能。
