各種水泵解剖圖

泵是提供或加壓液體的機器，并且是最常見的流體設備類型。 只有深入了解每臺泵的內部結構和主要性能，才能更好地判斷泵的選型。 今天我們?yōu)榇蠹医榻B各種水泵解剖圖，讓大家對各種泵的了解更加深入！

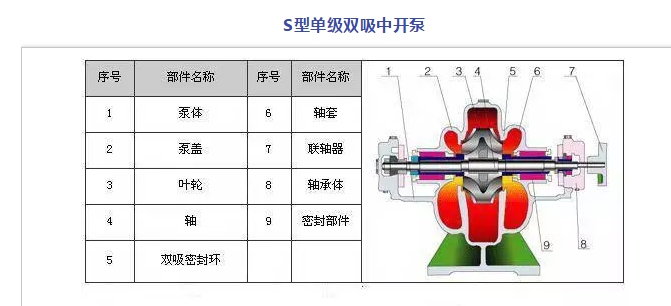

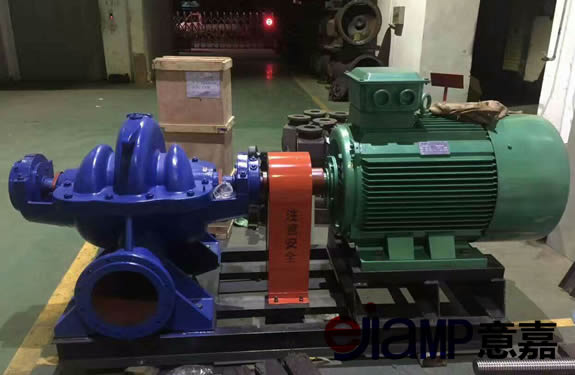

意嘉S型單級雙吸離心泵（以下簡稱離心泵）是一種新型的節能型臥式開放泵，用于輸送清水或其他與水相似的理化性質，按照 用戶需求，通過改變泵的結構和材料可用于輸送泥砂水或各種腐蝕性液體，該系列泵適用于廠礦，城市給排水，電站，農田排灌和各種水源 保護項目。

S型單級雙吸臥式離心泵吸入口和排出口位于泵軸中心線下方。 在檢查過程中，只要泵蓋打開，所有部件都可以拆下進行維護。 S型泵主要由泵體，泵蓋，軸，葉輪，密封圈，套筒和軸承組成。

主要用于運輸清水，不含固體顆?；蚱渌哂邢嗨莆锢砗突瘜W性質的液體。 適用于工業和城市給排水，農田排灌。

特征：
密封系統：可用的機械密封，填料密封和冷卻潤滑都是內部循環;
高流量，高效率：雙吸葉輪，流量大，效率高;
可更換襯套：襯套用作消耗部件以保護軸并延長泵的使用壽命;
密封圈：密封圈用作耐磨件，以提高泵的效率并延長泵的使用壽命。

     工作環境：
流量范圍：30?6500m3 / h
頭部范圍H：8到140米
介質溫度：-20°C?+ 80°C
環境溫度：≤+ 40°C

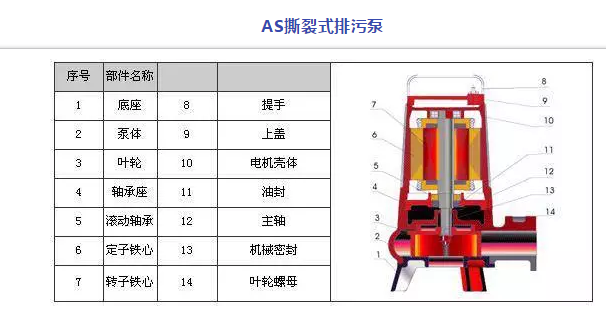

ejiamp /意嘉AS和AV系列撕裂式潛水排污泵是意嘉泵業采用國外先進技術開發的，適用于工業和商業污水，生活污水，城市污水處理廠排水系統，民用排水站 防御系統。 供水和排水工程。 撕裂式潛水污水泵特別適用于輸送含有堅硬固體，纖維和特別臟，粘性和滑溜性液體的液體。 所有的AS污水泵都配有可調節的撕裂機構，可以去除污水中的長纖維，袋，皮帶，草，布等。 因此，污水處理工作不會受阻，操作非常可靠。

特征：
該電纜耐用，防水：耐污重型橡膠護套柔性電纜，樹脂灌注，壓實，不拔出，長期可靠。
雙密封，雙重保護：雙機密封系列配置，真正實現雙重保護，確保電機安全。
多路檢測，多路保護：帶控制柜，油浸探頭，浮球開關，全部可實時檢測，并可實現報警，停機，保留故障信號等功能，使?jié)撚碗姍C安全可靠。
維護方便：可采用雙軌耦合裝置，使泵在起降時不需要水下作業，維修方便，省時省力; 專用電子控制柜實現自動報警，停止，保留故障信號功能，可以大大提高維修效率。
完整的操作條件：泵設計為在全過程條件下運行，無過載。

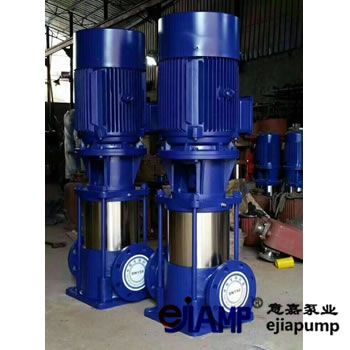

ejiamp品牌的GDL型立式多級管線離心泵是根據我國優秀的國外泵類型和基于JB / TQ6435-92標準，根據用戶要求和消防標準設計制造的新一代產品。
泵的吸入口和排出口位于同一條線上。轉子部件由軸，葉輪，葉輪襯套，襯套等組成。進水部分，中部部分和出水部分用拉力螺栓連接。軸封使用機械密封，并用平衡腔內的壓力水進行潤滑和冷卻。對于熱水和冷水或與水和其他液體運輸類似的物理和化學性質而言，它是最佳的泵類型。
公司的多級泵全部采用計算機設計和優化加工，公司技術力量雄厚，生產經驗豐富，檢測手段完善，保證了產品質量的穩定性和可靠性。廣泛應用于高壓作業系統的冷熱水循環加壓，高層建筑多泵并聯，消防，鍋爐給水，冷卻水系統，各種沖洗液體的輸送。GDL系立式單吸多級管道式離心泵吸入，排出口分別位于同一直線上，產品執行JB/T2727-93《立式多級筒型離心泵 型式與基本參數》標準。

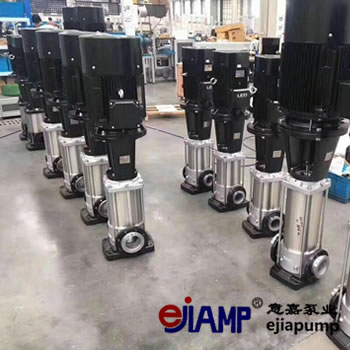

CDLF不銹鋼立式多級泵CDLF系列（以下簡稱多級離心泵）是由上海意嘉泵業制造有限公司設計制造的非自吸式立式多級離心泵，吸收了先進的技術來自國內外。電機和快裝機械密封非常容易更換。 CDL / CDLF不銹鋼立式多級泵是一種多功能產品，可將各種介質從自來水輸送到工業液體，適應不同的溫度，流量和壓力范圍，CDL適用于非腐蝕性液體，CDLF適用于Lightly腐蝕性液體。泵的過電流部分由不銹鋼（304 \ 316）材料制成，適用于溫和的腐蝕性介質。該產品可以替代國外CR，CRN等同產品。產品投放市場后，由于具有高效節能，質量可靠，使用范圍廣等特點，深受用戶青睞。

產品特點：
維修方便：立式管道式結構，進出口在同一水平上，泵的進出口能象閥門一樣安裝在管道的任何位置及任何方向，
安裝維修極為方便。
無水污染：主要過流部件采用不銹鋼沖壓而成，且有重量輕、干凈、衛生等特點，是理想的綠色、環保、節能水泵
運行費用低：主要過流部件采用不銹鋼沖壓而成，光滑的過流部件，具有效率高、損失少、故障率低、配件使用壽命長，使整機具有更少的運行、維修費用。

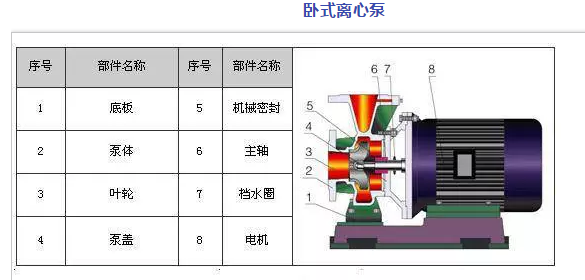

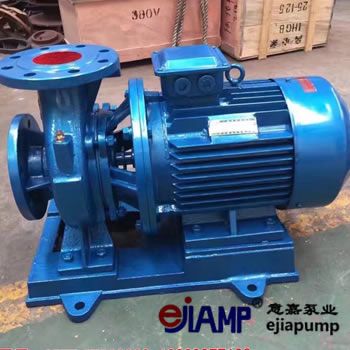

臥式管道離心泵是意嘉泵業制造有限公司的主導產品。該系列型號包括ISW，ISWR，ISWH，ISWY，ISWHY，ISWD，ISWRD，ISWHD，ISWYD和ISWHYD。 臥式管道離心泵基于IS型。 紅外離心泵的性能參數參照國際標準ISO2858和最新的國家管道離心泵標準JB / T53058-93進行設計和制造。 采用國內優秀的水力模型進行設計和優化，是理想的新一代高效節能臥式。 管道離心泵單級單吸臥式離心泵，葉輪安裝在電機的延長軸上。具有運行平穩，結構簡單，維修檢查方便，安裝方便，占地少等特點。該產品符合GB / T5657-1994“離心泵（III）級技術條件”

    特征：
操作流暢：泵軸的絕對同心度和葉輪出色的動靜平衡，確保平穩運行，無振動。
滴漏不會泄漏：不同材料的硬質合金密封件，以確保不會有不同介質泄漏。
低噪音：兩個低噪音軸承支撐泵，運轉平穩，除了電機聲音微弱外，基本無噪音。
故障率低：結構簡單合理，關鍵部件采用國際一流品質支持，整機無故障工作時間大大提高。
維修方便：更換密封圈，軸承，簡單方便。
占地：臥式單級離心泵水平吸入并垂直吐出。立式單級離心泵可以左右兩個方向輸出。

   工作環境：
速度：2900r / min或1450r / min
吸入口直徑：50?200mm
流量：6.3?400m3 / h單級單吸臥式離心泵，葉輪安裝在電機的延長軸上。具有運行平穩，結構簡單，維修檢查方便，安裝方便，占地少等特點。該產品符合GB / T5657-1994“離心泵（III）級技術條件”
特征：
操作流暢：泵軸的絕對同心度和葉輪出色的動靜平衡，確保平穩運行，無振動。
滴漏不會泄漏：不同材料的硬質合金密封件，以確保不會有不同介質泄漏。
低噪音：兩個低噪音軸承支撐泵，運轉平穩，除了電機聲音微弱外，基本無噪音。
故障率低：結構簡單合理，關鍵部件采用國際一流品質支持，整機無故障工作時間大大提高。
維修方便：更換密封圈，軸承，簡單方便。
占地：臥式單級離心泵水平吸入并垂直吐出。立式單級離心泵可以左右兩個方向輸出。
工作環境：
速度：2900r / min或1450r / min
吸入口直徑：50?200mm
流量：6.3?400m3 / h
頭部：5?125米

高效無堵塞排污泵是業內率先引進德國聯邦德國ABS泵公司先進技術的無堵塞排污泵。本公司單位研究人員共同努力，同時征求國內泵專家的意見，并已成功開發。產品已通過測試，符合國外同類產品的先進水平。該產品高效，節能，結構獨特等功能。產品投放市場后，其獨特的設計和可靠的質量受到廣大用戶的歡迎和好評。它被許多公司選為進口產品的替代品。
LW系列高效無堵塞污水泵，YW型無堵塞潛水排污泵和GW型管道無堵塞排污泵三大系列產品均以QW潛水排污泵為基礎，根據用戶的要求和使用條件，方法。與合理設計不同，其水力模型與QW型泵相同。產品投放市場后，其獨特的設計和可靠的質量受到廣大用戶的歡迎和贊譽。

特征：
安全可靠，降低維護成本：轉子部件和合理軸承的平衡驗證
該裝置有效平衡了泵的徑向力和軸向力，保證了機組長期穩定運行，振動小，噪音低。
強大的流通能力：流暢，大流徑，特殊的葉輪防堵設計，確保泵的高效運行而不會堵塞。
雙密封，雙重保護：雙機密封系列配置，真正實現雙重保護，確保電機安全。

  工作環境：
流量：2?1500m3 / h
頭部范圍：3?45m
額定轉速n：970?2900r / min
介質溫度：-15°C?+ 60°C
中密度：≤1.3×103kg / m3
中等PH值：5?9
系統最大工作壓力：≤0.6Mpa
