立式管道離心泵ISG200-315型是意嘉泵業研發生產的一種節能型管道離心泵，主要用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。該產品具有同效節能、噪音低、性能穩定等特點。本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-1993的標準。產品按ISO02858標準設計制造。ejiamp牌立式管道離心泵ISG型系列單級單吸立式管道離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。
.jpg)
立式管道離心泵ISG200-315--工作條件：
1、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,意嘉泵業ISG型管道離心泵訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm. 注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。
3、環境溫度<40℃，相對濕度<95%。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

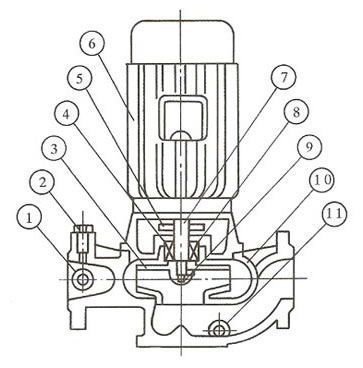

立式管道離心泵ISG200-315結構說明：
|
1
|
取壓塞
|
4
|
機械密封
|
7
|
軸
|
10
|
泵體
|
|
2
|
排氣閥
|
5
|
擋水圈
|
8
|
聯體座
|
11
|
放水閥
|
|
3
|
葉輪
|
6
|
電機
|
9
|
葉輪螺母
|
|
|

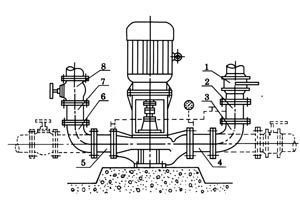

八、立式管道離心泵ISG200-315安裝方式：
|
1
|
進口閥門
|
3
|
彎管
|
5
|
直管
|
7
|
直管
|
|
2
|
直管
|
4
|
直管
|
6
|
彎管
|
8
|
出口閥門
|
