自吸離心泵與管道離心泵的區別

自吸離心泵與管道離心泵的區別

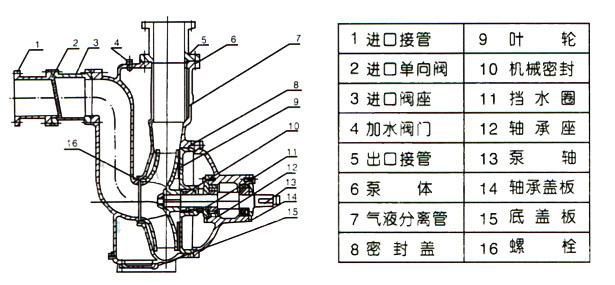

自吸離心泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。

 自吸離心泵的自吸是指在吸人管內不需要充滿水但泵體內必須有足夠的水的情況下起動泵，有自動排除吸人管內氣體的功能，經短時間運轉后進入正常工作。泵在初次起動前必須灌入足夠的水，以后起動時則由留在泵體內的水再次起動進入正常工作。

   自吸泵根據結構及工作原理分為以下幾類：氣液濕合式(內混式、外混式)；水環式；射流式(水射流、氣體射流)。常用的幾種自吸泵性能比較見表12—1。

表12—1幾種常用自吸泵性能比較

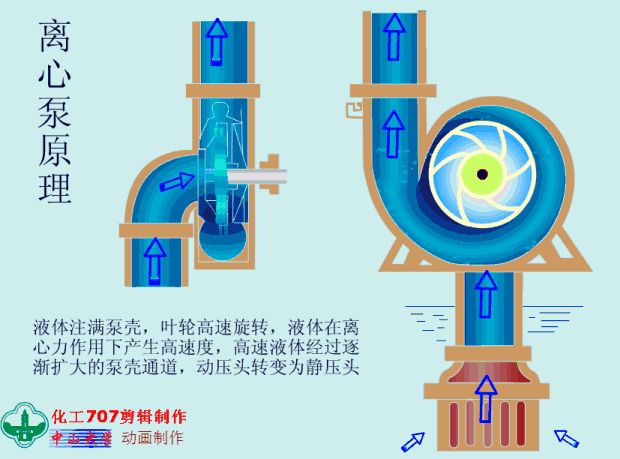

自吸離心泵與管道離心泵的區別如下:(附圖）

 自吸離心泵                                                                              管道離心泵

 1)起動前，自吸離心泵首次起動時要向泵體內注人一定量的起動循環水；而離心泵每次起動時剛需將進水管內及泵體內同時注滿水，或者用輔助裝置對進水管進行抽氣。

    2)裝置上，自吸離心泵在進水管下端只裝濾網而無底閥；而離心泵在進水管下端必須裝底閥或者在出口處配有抽氣裝置。

    3)運行時，同樣性能參數的泵，一般自吸離心泵要比離心泵的效率低，汽蝕性能較差。

    氣液混合式自吸離心泵工作時必須完成三個過程：將葉輪內的氣體往復帶出葉輪；有效地進行氣液分離；分離出來的水不斷地返回到葉輪中去重新工作。

    根據水和氣體混合的部位不同，氣液混合式自吸離心泵分為內混式和外混式。其中氣液分離室中的水回流到葉輪進口處，氣體和水在葉輪進口處混合的稱內混式自吸離心泵。氣液分離室中的水回流到葉輪出口處，氣體和水在葉輪外緣處混合的稱外混式自吸離心泵。
