《立式管道離心泵結構特點》
ejiamp牌立式管道離心泵ISG型系列單級單吸立式管道離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。同時根據使用溫度、介質等不同在ISG型管道離心泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該產品具有同效節能、噪音低、性能穩定等特點。本單位科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。符合最新國家機械部JB/T53058-1993的標準。產品按ISO02858標準設計制造。
.jpg)
立式管道離心泵主要的組成部分有葉輪、泵體、泵軸、軸承、密封環、填料函等，這些元件不僅對立式管道離心泵的使用還是立式管道離心泵的維修等都能產生重要影響，所以立式管道離心泵結構圖和結構特點一直是專家和學者工作的重點。那么現今我們使用的立式管道離心泵結構及結構特點是怎樣一片景象呢？

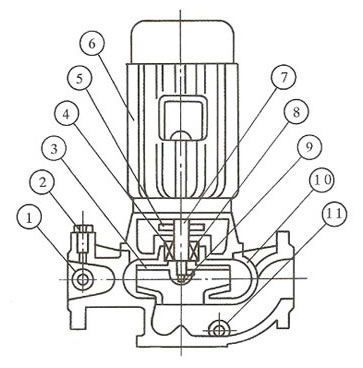

立式管道離心泵結構圖
|
1
|
取壓塞
|
4
|
機械密封
|
7
|
軸
|
10
|
泵體
|
|
2
|
排氣閥
|
5
|
擋水圈
|
8
|
聯體座
|
11
|
放水閥
|
|
3
|
葉輪
|
6
|
電機
|
9
|
葉輪螺母
|
|
|

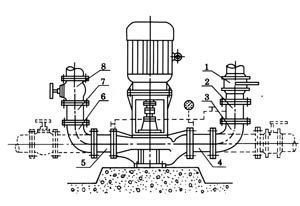

八、安裝方式：
|
1
|
進口閥門
|
3
|
彎管
|
5
|
直管
|
7
|
直管
|
|
2
|
直管
|
4
|
直管
|
6
|
彎管
|
8
|
出口閥門
|
立式管道離心泵結構特點：
1、葉輪是立式管道離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、 泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、 泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件。
4、 軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用牛油作為潤滑劑加油要適當一般為2/3～3/4的體積太多會發熱，太少又有響聲并發熱！滑動軸承使用的是透明油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂*，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度最高在85度一般運行在60度左右，如果高了就要查找原因并及時處理。
立式管道離心泵結構對于立式管道離心泵的使用和維修保護意義重大，所以立式管道離心泵結構和結構特點一直是用戶關注的重點。隨著我國經濟的快速發展，對立式管道離心泵的需求也不斷增大，相信未來的立式管道離心泵結構及其特點會更加合適市場工作的需要。
