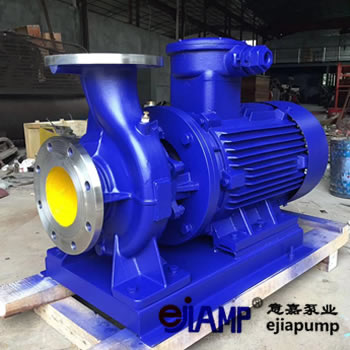

不銹鋼臥式離心泵的結構分析及使用操作方法

不銹鋼臥式離心泵是管道離心泵在吸收國內外同類產品先進技術的基礎上，采用國產通用離心泵的性能參數研制的新一代節能環保型臥式離心泵。該泵性能優良，可靠性高，使用壽命長，結構合理，外形美觀。臥式管道離心泵為立式結構，進出口口徑相同，位于同一中心線上?？上耖y門一樣安裝在管道內，外形緊湊美觀，占地面積小，建設投資低。如果加上保護套，可以在戶外使用。

臥式管道離心泵的結構特點:

1。電機:直接與水泵連接傳遞動力，采用電機。

泵軸:與電機同軸，是電機的加長軸，保證軸的同心度，使泵運轉平穩。無噪音，無振動，采用鍍鉻，延長使用壽命。

3擋水圈:防止電機因密封泄漏進水。

機械密封:由不銹鋼、碳化鎢、氟橡膠等材料制成。平衡耐高溫。高壓機械密封，使用壽命長，無泄漏，對軸無磨損，無結垢，保證了工作環境的清潔。

5測壓口:可以安裝一個壓力表來直觀地監控泵的正常運行。

6泵體:擠壓塞和吸入室采用水力模型設計，既美觀又配有安裝腳，安裝方便，運行穩定。

7。放氣塞:在給泵充氣時，排出泵內的空氣，以保證泵的正常啟動。

Impeller:臥式管道離心泵采用先進的水力模型。

該設計具有效率高、可靠性好的特點。

臥式管道離心泵的操作方法

1。直泵過流液體溫度不超過90℃，軸承座泵過流液體溫度不超過105℃。

2。由于目前使用的材料適用于任何介質、濃度和溫度，用戶輸送的介質的腐蝕性和使用條件不應超過本泵的范圍。

3。本產品提供的技術數據均為用于介質測量的常溫清水。如果輸送介質不是常溫清水，泵的性能會發生變化。請做適當調整。

臥式不銹鋼離心泵的安裝說明:

1。泵裝置輸送管道的接頭，尤其是輸入管道的接頭，需要連接可靠，密封良好。

2。如果泵安裝在吸入水位以上，底閥應安裝在吸入管入口處，自吸泵在自吸范圍內的吸入管處不需要安裝底閥。

3。如果輸送的液體中混有體積過大或過長的硬物，如竹、木、石、金屬等。，吸入管入口處應安裝過濾網，以防止上述物體被吸入泵內，造成葉輪堵塞，損壞電機或泵部件。

4。水泵裝置一般應有過載和短路保護裝置，如熔斷器、過電流繼電器等，保護裝置的設置位置應根據電機標志的電流進行調整。

使用臥式管道離心泵

1、起動前，應先將泵腔注滿液體，嚴禁泵吸。

腔內液體不足，無法啟動。

2。使用前，應確認電機轉動正確后再使用。半開式葉輪泵的正確轉動方向是:看電機后方，電機葉片應順時針轉動；閉式葉輪泵的正確轉動方向是:看電機后方，電機葉片應逆時針轉動，以電動啟動試驗為宜。

3。軸承座式水泵在使用前，應在軸承座腔內加注30號潤滑油。由于油位保持在油鏡中心線以下，所以僅在油位以上。嚴禁缺油損壞軸承。

4、應注意檢查軸封，若發現嚴重泄漏，應停機修理，避免液體滲入電機腔損壞電機。
