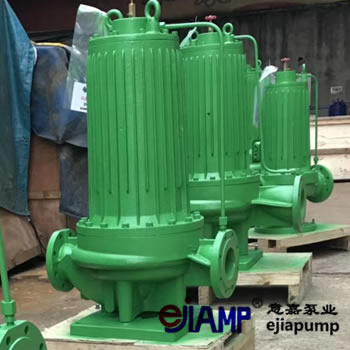

PBG系列管道式屏蔽泵

  PBG系列管道式屏蔽泵是由離心泵和屏蔽電動機構成一個密封整體，整體采用靜密封設計?？梢詮V泛使用在采暖、衛生用水、冷凍水系統中無腐蝕的冷水和熱水的輸送，它是賓館、醫院、工廠、高檔住宅等熱力交換站、管路集中供暖的理想輸送設備。屏蔽泵其較之于普通離心泵有泵、機一體化結構緊湊，體積小、外形美觀、運行平穩、安裝方便、無噪音、零泄漏、等特點，大限度的滿足用戶日益增長的對工作環境的穩定性與環保要求。

    PBG系列管道式屏蔽泵為立式水泵，電泵有水泵和屏蔽電動機（以下簡稱電機）兩部分組成。水泵部分主要零部件葉輪、泵體、密封環，電機部分主要零部件有定子、轉子、屏蔽套、軸承座、軸承、推力盤、冷卻管、放氣閥等零部件組成。

    屏蔽泵電機選用H級絕緣繞組。轉子由不銹鋼軸和鑄鋁轉子組成。為了防止輸送液體進入定子和腐蝕轉子，在定子內徑及轉子表面分別用不銹鋼屏蔽套密封。

    密封性：泵體法蘭與電機法蘭連接處，機座與軸承座及定子屏蔽連接處均有耐熱O型密封圈密封。

    屏蔽泵葉輪懸臂安裝在電機轉軸上，由鍵和螺母予以固緊。

    潤滑與冷卻：采用外循環。當泵工作時，由電泵出口處引出少量液體經過冷卻管、后軸承與軸頸間隙、定、轉子間隙、前軸承與軸頸間隙、葉輪后口環組成一循環回路（單級）、后一級葉輪進口環組成一循環回路（多級）。



    1、屏蔽泵輸送流體不應含有體積比超過0.1%和粒度大于0.2mm的固體顆粒；

    2、電源額定電壓為380V，頻率為50Hz，三相交流電；

    3、輸送液體的溫度≤120℃；

    4、屏蔽泵系統壓力不超過1.0MPa，不小于50Kpa；如超過請訂貨時注明；

    5、環境溫度不超過40℃；

    6、海拔不超過1000mm；

    7、電動機為鼠籠型，適用于滿壓起動，如果電原容量不足以滿壓起動時，則可采用降壓啟動。

■ PBG系列管道式屏蔽泵產品用途：

    PBG系列管道式屏蔽泵廣泛應用于暖通空調空調冷熱水循環、工業、城市生活用水、管道增壓、遠距離送水等場合，變換材質的派生產品更可適用于石油、化工、制藥、食品、制冷等。高、低溫，高壓各種場合。
