立式多級泵工作原理

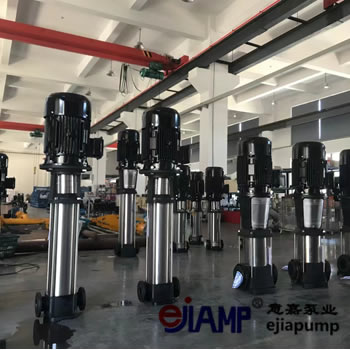

CDLF立式不銹鋼多級泵是根據上海意嘉泵業ISG立式離心泵和DL立式多級離心泵的優點而設計的。結構為立式分段式，泵的吸入口和排出口在底部設計成一條直線，采用了良好的水力模型。泵的軸向力采用液壓平衡法求解，剩余軸向力由一個滾珠軸承承擔，具有運行平穩、噪音低、占地面積小、裝修方便等優點。意嘉CDLF立式不銹鋼多級離心泵的外筒采用不銹鋼制造，外形美觀，特別適合高層建筑中多臺泵并聯使用，以降低單臺泵機組的功率，簡化電控設備。適用于消防、生活供水、空調機組循環、冷卻水輸送等。在高層建筑、醫院、酒店、百貨商場、寫字樓等。





立式多級泵是離心泵的一種，它是依靠葉輪的轉動獲得離心力，使葉輪中心與吸入液面之間產生壓力差，使液體不斷被吸入和排出，從而達到輸送物質的效果。立式多級泵由泵體轉子和電機組成，其中轉子由泵軸、葉輪、軸套、葉輪擋套等零件組成。泵的密封形式為機械密封，由平衡室內的壓力水冷卻和潤滑。部件的進水段、中段和出水段由拉桿拉緊。當立式多級泵電機帶動軸上的葉輪高速旋轉時，葉輪內的液體從

運動葉輪的中心沿葉片間的流道甩在葉輪周圍。由于液體受到葉片的作用，壓力和速度同時增加，并通過導流殼的流道被引向下一個葉輪。這就是液體相繼流過所有葉輪和導流殼的原理，進一步增加了液體的壓力能。每個葉輪逐級疊加后，獲得一定的升力。這就是立式多級泵的工作原理。
